CO₂矿化养护对混凝土性能影响的试验研究

抖音热门 2025年09月26日 18:11 2 aa

摘要

研究了 CO₂矿化养护（预养护条件、CO₂浓度、养护压力和养护时间）对混凝土固碳率和性能的影响，并对养护后混凝土的微观形貌和矿物组成进行了分析。结果表明：通过合理的预养护可以降低试件的剩余水灰比，有效提高试件的表观固碳率；相对于标准和加热干燥预养护，室温吹风为最宜预养护条件；当 CO₂浓度为 99.9%，养护压力为 0.8 MPa，养护时间为 12 h 时，试件的固碳能力较好，28 d 抗压强度达 60.0 MPa，抗氯离子渗透、抗渗和抗冻性能均较好，28 d 碳化深度稍有增加，但 28 d 至 56 d 碳化深度不再增加；CO₂矿化养护会消耗混凝土中的 Ca(OH)₂，生成更多的 CaCO₃产物，改善了混凝土的微观结构。

随着全球气候问题的日益严重，降碳减排已成为全球关注的焦点。建材工业作为典型的资源、能源承载型产业，其能源消耗、CO₂排放总量在工业部门中位居前三，是实现“碳达峰、碳中和”目标的重点领域。混凝土作为使用最广泛的建筑材料之一，其水化过程中生成的 Ca(OH)₂、C-S-H 等产物能与 CO₂反应转化为碳酸盐，实现温室气体的稳定封存，具备较高的固碳潜力。混凝土的养护过程是影响其性能的关键环节，CO₂矿化养护作为一种新兴养护技术，近年来受到广泛关注。目前，已有诸多学者关于 CO₂矿化养护对混凝土性能的影响进行了研究。史才军等研究了 CO₂矿化养护对混凝土性能的影响，结果表明，当预养护后的剩余水灰比为 0.18~0.21 时，混凝土的 28 d 抗压强度相对较高。KASHEF-HAGHIGHI 等研究发现，CO₂矿化养护过程中，大量 4 μm 以下的微孔被 CaCO₃沉淀填充。文献研究发现，在混凝土搅拌过程中通入 CO₂气体会降低混凝土的工作性，提高抗压强度，改善耐久性能。

虽然 CO₂矿化养护的相关研究已经取得一定的成果，但不同 CO₂矿化养护条件对混凝土性能的影响结果不尽相同，仍缺乏系统性研究。鉴于此，本文研究 CO₂矿化养护条件（预养护条件、CO₂浓度、压力、养护时间）对混凝土固碳率、抗压强度、耐久性能的影响，并对养护后混凝土的微观形貌和矿物组成进行分析，以期为 CO₂矿化养护的应用研究提供参考。

1 试验概况

1.1 原材料及配合比

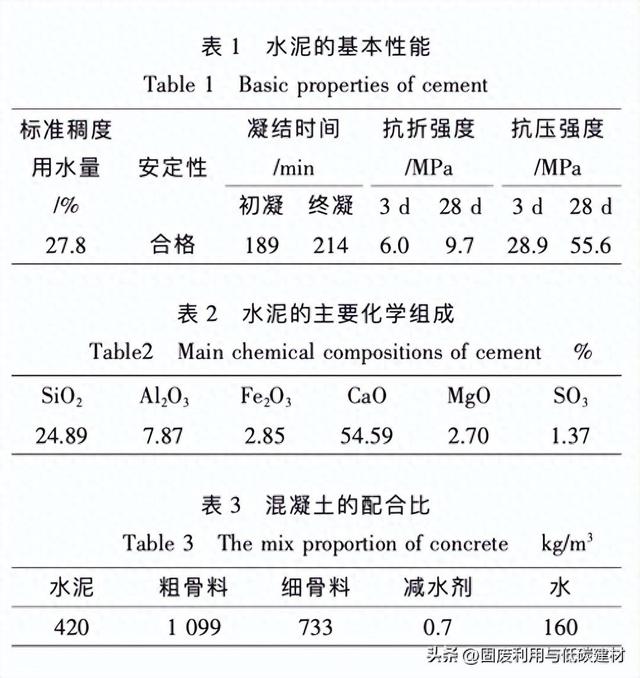

平湖南方水泥有限公司生产的 P·O 42.5 级水泥，基本性能和主要化学组成见表 1、表 2；粒径为 5~25 mm 的花岗岩碎石，密度为 2650 kg/m³；河砂，细度模数 2.5；上海建研建材有限公司生产的聚羧酸减水剂，减水率为 25%，含固量为 20%；自来水。

混凝土的配合比见表 3。

1.2 预养护

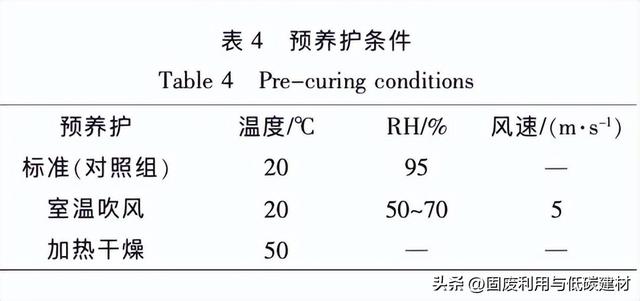

CO₂矿化反应是随着 CO₂的渗透与混凝土表面接触后进行的，新拌混凝土呈饱和状态，需通过预养护来调整混凝土的含水量，增加 CO₂进入混凝土内部的孔隙通道，确保 CO₂矿化反应顺利进行。因此，本试验先研究预养护条件对水泥净浆试件性能的影响。选取水灰比为 0.35 制备尺寸为 70 mm×70 mm×70 mm 的净浆试件，室温温度 20 ℃，相对湿度（以下简称 RH）50% 养护 6 h 后脱模，对试件进行预养护 6 h，预养护条件如表 4 所示；预养护后将试件放入 20 ℃、RH 为 70%、CO₂浓度为 20% 的混凝土碳化试验箱中进行 CO₂矿化养护 12 h；养护结束后，将试件浸入水中继续养护 3 d、7 d、28 d，进行相关性能测试。

1.3 CO2 矿化养护

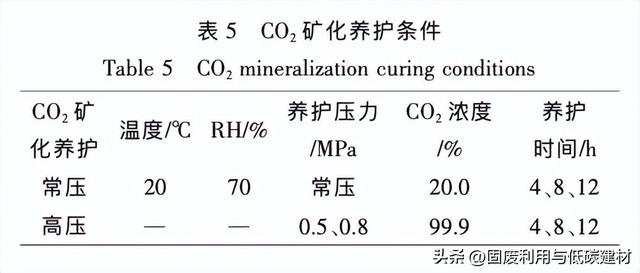

成型尺寸为 100 mm×100 mm×100 mm 的混凝土试件，室温养护 6 h 后脱模；室温吹风预养护 6 h 后进行 CO₂矿化养护，具体条件见表 5；之后将试件放入标准养护室中继续养护 3 d、7 d、28 d，进行相关性能测试，并与全程标准养护对照组进行对比。

1.4 性能测试

预养护阶段试件的质量损失率 α 的计算公式见式 (1)。

α = (M₀ - M₁) / M₀ × 100% (1)

式中：M₀ 为预养护前试件的质量；M₁ 为预养护后试件的质量。

预养护后试件的剩余水灰比 β 计算公式见式 (2)。

β = [1 - (M₀ - M₁) / M_w] × (M_w / M_c) (2)

式中：M_w 为初始用水量；M_c 为试件水泥质量。

CO₂矿化养护后试件的表观固碳率 γ 计算公式见式 (3)。

γ = (C₀ - C₁) / C₀ × 100% (3)

式中：C₀ 为 CO₂矿化养护前试件的质量；C₁ 为 CO₂矿化养护后试件的质量。

抗压强度：参考 GB/T 50081—2019《混凝土物理力学性能试验方法标准》进行试件抗压强度测试。

耐久性能：参考 GB/T 50082—2024《混凝土长期性能和耐久性能试验方法标准》进行试件抗氯离子渗透性能、抗渗性能、抗冻性能、抗碳化性能测试。

物相组成和微观结构：取试件破碎成 5 mm 以下的小颗粒样品，放入无水乙醇中 7 d 终止水化，取出后在 60 ℃ 真空干燥箱中干燥 72 h，采用扫描电子显微镜（SEM）观察样品的微观形貌；将干燥后的小颗粒研磨成粉，过 0.045 mm 方孔筛，采用 X 射线衍射仪（XRD）测试样品的物相组成；采用 TG-DTG 热分析仪分析样品升温过程中的质量损失，温度范围为 20~1000 ℃，升温速率为 10 ℃/min。

2 结果与讨论

2.1 预养护条件对净浆试件性能的影响

2.1.1 预养护条件对质量损失率、剩余水灰比的影响

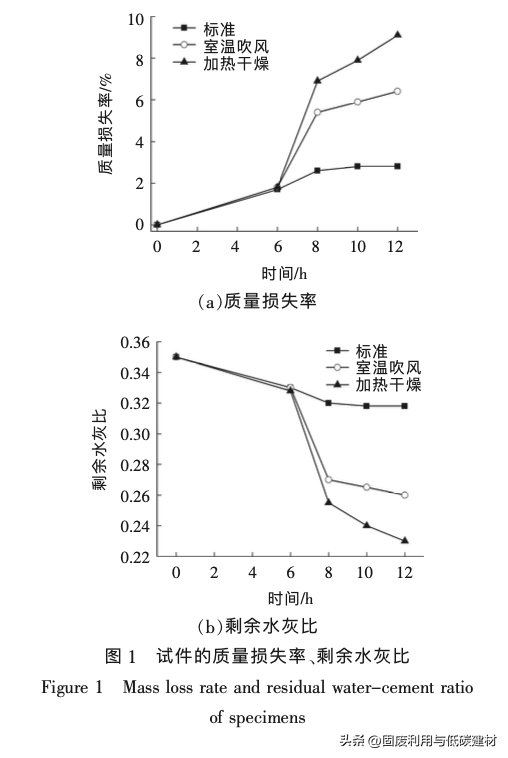

不同预养护条件对水泥净浆试件的质量损失率、剩余水灰比的影响如图 1 所示。

由图 1 可知，脱模后预养护前（即图中 6 h 时），试件的质量损失率约为 1.7%，剩余水灰比约为 0.33。经过标准、室温吹风和加热干燥 3 种预养护后（即图中 12 h 时），试件的质量损失率分别为 2.8%、6.4%、9.1%，剩余水灰比分别为 0.32、0.26、0.23，加热干燥预养护试件的质量损失率最大，剩余水灰比最小。

2.1.2 预养护条件对表观固碳率、抗压强度的影响

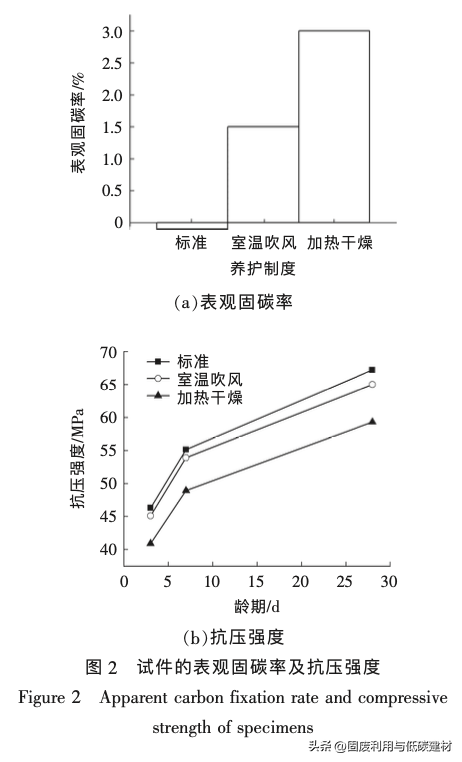

不同预养护条件下水泥净浆试件的表观固碳率、抗压强度如图 2 所示。

由图 2(a) 可知，加热干燥预养护试件的表观固碳率最高，约为 3.0%，其次是室温吹风预养护，试件的表观固碳率约为 1.5%，而标准预养护试件基本不吸收 CO₂，表观固碳率为 -0.1%。可见，通过预养护降低剩余水灰比有助于加快 CO₂矿化养护过程中 CO₂在试件中的扩散和反应。由图 2(b) 可知，标准预养护试件的 3 d、7 d、28 d 抗压强度最高，分别为 46 MPa、55 MPa、67 MPa，室温吹风预养护试件的 3 d、7 d、28 d 抗压强度较标准预养护试件稍低，降幅分别为 2%、2%、3%。这说明室温吹风预养护基本不会影响试件后期抗压强度的增长。加热干燥预养护试件的抗压强度明显低于其他预养护试件，其 3 d、7 d、28 d 抗压强度相较于标准预养护试件降低了 11%、11%、12%。综合考虑，室温吹风为最佳预养护条件。

2.2 CO₂矿化养护条件对混凝土试件性能的影响

2.2.1 CO₂矿化养护条件对表观固碳率的影响

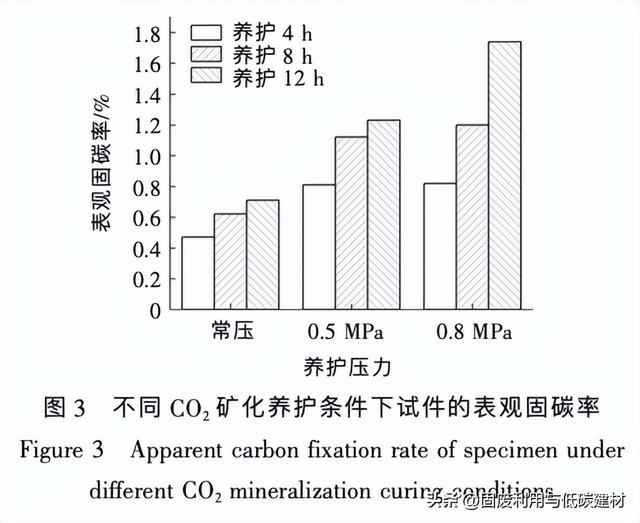

不同 CO₂矿化养护条件对混凝土试件表观固碳率的影响见图 3。

由图 3 可知，当养护压力一定时，随着 CO₂矿化养护时间的增加，试件的表观固碳率增加。当 CO₂矿化养护时间一定时，试件的表观固碳率随着养护压力的增加而增加，当 CO₂矿化养护时间为 12 h，养护压力为 0.8 MPa 时，试件的表观固碳率约为 1.74%，较相同 CO₂矿化养护时间、常压养护的试件提高了约 150%。原因分析：CO₂在试件内部的扩散基本满足 Fick 第二定律，其渗透速度随养护压力的增加而增加，进而增加了试件孔径渗入参与反应的 CO₂浓度，使矿化速率加快，程度加深。若以混凝土质量为 2450 kg/m³ 来计算，12 h 常压 CO₂矿化养护下的混凝土固碳量为 17.5 kg/m³，12 h、0.8 MPa 高压 CO₂矿化养护下的混凝土固碳量可达 43.8 kg/m³。

2.2.2 CO₂矿化养护条件对抗压强度的影响

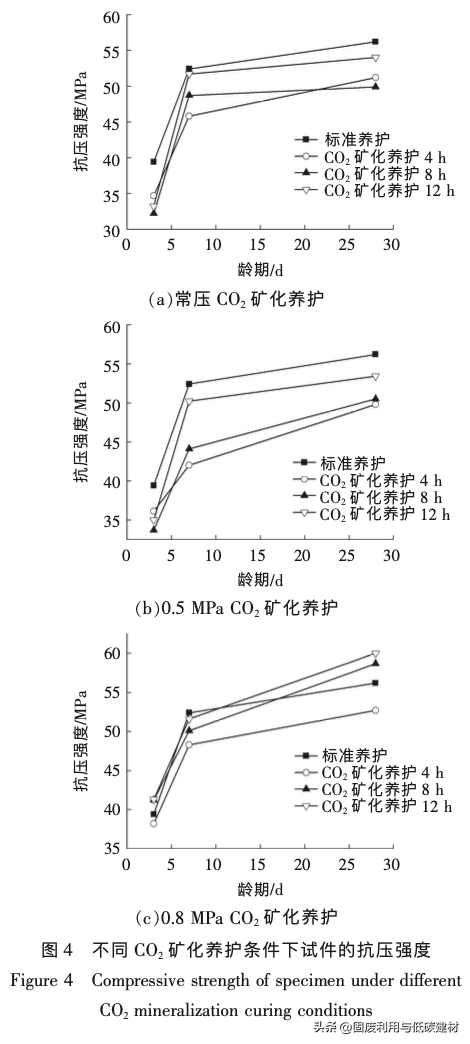

不同 CO₂矿化养护条件下试件的抗压强度见图 4。

由图 4(a) 可知，随着 CO₂矿化养护时间从 0（即标准养护对照组）增加到 12 h，试件的 28 d 抗压强度由 56.2 MPa 降低到 49.9 MPa，总体呈降低趋势。由图 4(b) 可知，随着 CO₂矿化养护时间的增加，试件的 28 d 抗压强度增加，但均低于标准养护对照组。由图 4(c) 可知，随着 CO₂矿化时间的增加，试件的抗压强度增加，以 28 d 抗压强度为例，标准养护对照组试件的抗压强度为 56.2 MPa，而 12 h、0.8 MPa CO₂矿化养护试件的抗压强度为 60.0 MPa，提高了约 7%。

2.2.3 CO₂矿化养护条件对耐久性能的影响

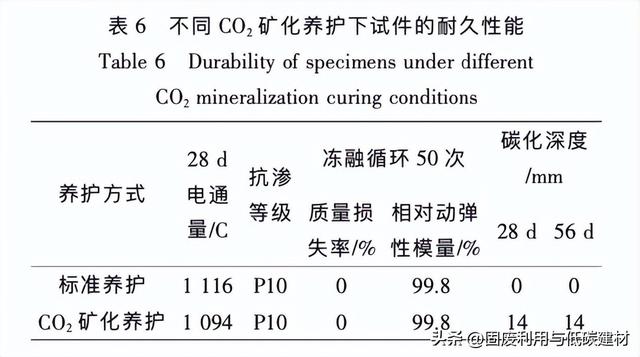

选取 12 h、0.8 MPa CO₂矿化养护组试件与标准养护对照组试件进行电通量、抗渗、抗冻和抗碳化性能对比，见表 6。

由表 6 可知，CO₂矿化养护对试件的电通量、抗渗、抗冻性能基本不产生负面影响，试件的电通量略低于标准养护对照组，抗渗等级为 P10，50 次冻融循环后几乎无质量损失，相对动弹性模量为 99.8%，高压、高 CO₂浓度环境导致试件的碳化深度稍大，但 28 d 至 56 d 试件的碳化深度已不再增加。

2.3微观分析

2.3.1 XRD

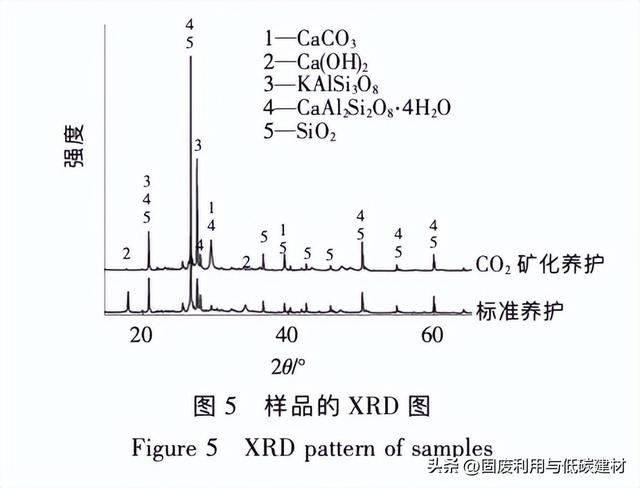

12 h、0.8 MPa CO₂矿化养护组与标准养护对照组 28 d 样品的 XRD 图见图 5。

由图 5 可知，与标准养护对照组相比，CO₂矿化养护组样品的 Ca(OH)₂ 衍射峰强度明显减弱，而 CaCO₃ 衍射峰强度显著增强，表明 CO₂矿化养护促进了 Ca(OH)₂ 向 CaCO₃ 的转化。

2.3.2 TG-DTG

12 h、0.8 MPa CO₂矿化养护组与标准养护对照组 28 d 样品的 TG-DTG 曲线见图 6。

由图 6 可知，2 种养护方式样品的 TG-DTG 曲线有较大差异，标准养护对照组样品在 400~500 ℃ 间的特征峰失重为 Ca(OH)₂ 大量分解，在 700~800 ℃ 间的失重特征峰为 CaCO₃ 分解。CO₂矿化养护组样品在 400~500 ℃ 间的失重特征峰消失，表明 Ca(OH)₂ 含量相对较少，同时 700~800 ℃ 间的失重特征峰强度大幅增加，表明样品中生成了更多的 CaCO₃，这与 XRD 分析结果一致。

2.3.3 SEM

12 h、0.8 MPa CO₂矿化养护组与标准养护对照组 28 d 样品的 SEM 图见图 7。｜

由图 7(a) 可知，标准养护样品中存在较疏松的絮状 C-S-H 和针状钙矾石分布于孔隙中，还有较为致密的片状 Ca(OH)₂。由图 7(b) 可知，CO₂矿化养护样品中存在无形 CaCO₃ 晶体以及部分无定形 C-S-H。微观形貌特征进一步佐证了 CO₂矿化养护可使混凝土中的 Ca(OH)₂ 转化生成 CaCO₃。

3 结论

(1) 通过合理的预养护可降低试件的剩余水灰比，有效提高表观固碳率。综合考虑表观固碳率、抗压强度等试验结果，室温吹风为最宜预养护条件。

(2) 当 CO₂浓度为 99.9%，养护压力为 0.8 MPa，养护时间为 12 h 时，试件的固碳能力较好，28 d 抗压强度为 60.0 MPa，28 d 电通量、抗渗等级和抗冻性能均与标准养护对照组试件相近，28 d 碳化深度稍有增加，但 28 d 至 56 d 碳化深度不再增加。

(3) 微观分析结果表明，CO₂矿化养护会消耗混凝土中的 Ca(OH)₂，生成更多的 CaCO₃产物，改善了混凝土的微观结构。

来源｜《混凝土与水泥制品》，作者｜林茂松，杨利香，杨光，仅供分享交流，图文版权归原作者。侵删。

欢迎关注

11月7日-11月9日，由建筑材料工业技术情报研究所、武汉理工大学、内蒙古科技大学、中国硅酸盐学会工艺岩石分会联合举办的“2025第八届全国冶金固废及尾矿处理利用学术与技术交流大会暨展览”将在湖北武汉召开。本次大会本次大会以“智汇创新低碳共赢”为主题，主要围绕冶金固废、尾矿、工程渣土、淤泥、磷基固废等固废的理论基础研究、应用技术、产品、工艺、装备、标准、产业化、典型案例等全产业链内容开展深入交流和研讨。

同期活动：

◆ 冶金固废学术与技术交流论坛

◆ 全国尾矿综合利用产业创新论坛

◆ 工程渣土与河湖淤泥低碳处置及高值利用论坛

◆ 工业固废碳矿化技术论坛

◆ 全国磷基固废资源化利用论坛

◆ 研究生论坛

◆ 固废技术、装备、产品展览展示

以实物、图片、影像、文字等多种形式直观展示冶金固废及尾矿处理与利用相关的先进装备、工艺、技术、产品等

◆ 建材行业标准《固废基胶凝材料应用技术规范》第二次工作会议；

◆ 低碳健康跑团。

更多会议详情请联系我们，联系人：(以下皆微信同号)：
