预计到2030年，全球RF-SOI市场规模将逼近百亿美元，而FD-SOI市场更以超过34%的年复合增长率高速扩张。这一显著增长背后，是绝缘体上硅技术在智能手机、新能源汽车和物联网设备中不可替代的作用。无论是确保5G信号流畅切换的射频前端，还是支撑边缘AI设备长效续航的低功耗芯片，SOI技术都已成为实现高性能与低功耗平衡的关键。本文将深入探讨SOI技术为何能成为市场宠儿，并详解其背后的技术原理与未来演进。

一什么是SOI技术？MEMS SENSOR

SOI（Silicon-On-Insulator）即绝缘体上硅，是一种革命性的半导体技术，其核心在于“硅基板-BOX层-顶部硅膜”的三层结构。与传统体硅CMOS直接在硅基板上制造晶体管不同，SOI技术在硅基板与顶部硅层之间加入了一层二氧化硅绝缘层（称为埋入氧化层，BOX），这一结构从根本上切断了晶体管与基板之间的不必要的电荷耦合。这种隔离机制使得SOI器件具备更低的寄生电容、更高的开关速度和更好的抗干扰能力。

SOI技术根据应用需求衍生出三大分支：

FD-SOI（全耗尽SOI）专注于低功耗数字应用，通过极薄的硅膜实现完全耗尽，支持动态功耗调节；

PD-SOI（部分耗尽SOI）作为成本敏感型场景的折中方案，在性能和成本之间取得平衡；

RF-SOI（射频SOI）则专用于高频信号处理，具备高线性度和低噪声特性。

这些分支共同推动了SOI技术在5G通信、物联网、汽车电子等领域的广泛应用。

二SOI的核心优势MEMS SENSOR

传统体硅CMOS技术在纳米级制程下面临四大核心局限：短通道效应导致阈值电压不稳定；漏电流居高不下，影响电池寿命；寄生电容过大，限制电路速度；闩锁效应风险，危及器件安全。SOI技术通过其三层结构针对性解决了这些问题。首先，BOX层隔离了基板，使得顶部硅膜可以做得极薄（尤其在FD-SOI中），从而增强了栅极对通道的控制能力，抑制了短通道效应，提升了阈值电压稳定性。其次，绝缘层阻断了漏电流路径，FD-SOI的漏电流比体硅CMOS降低90%以上，显著延长了移动设备的续航时间。此外，寄生电容的减少（比体硅CMOS低4-7倍）带来了电路开关速度15%-30%的提升。最后，全介质隔离彻底杜绝了闩锁效应，使SOI器件能在高压、高辐射环境中稳定工作，满足汽车和航天应用的需求。

三FD-SOI和PD-SOIMEMS SENSOR

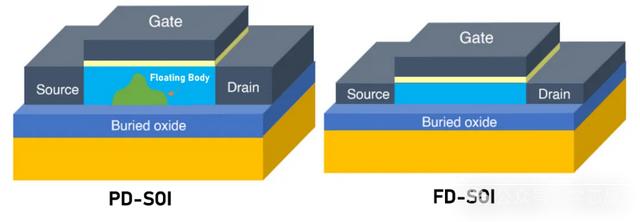

SOI器件的性能差异主要取决于顶部硅膜的厚度和电荷耗尽程度，形成了FD-SOI和PD-SOI两种核心类型。

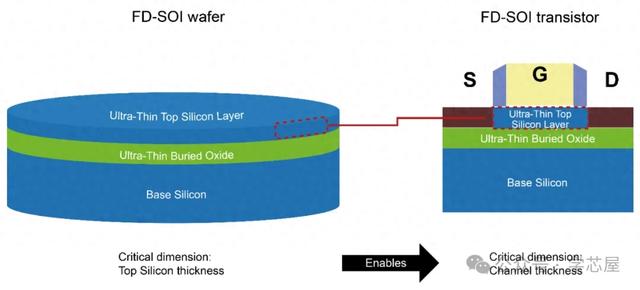

FD-SOI采用极薄的硅膜（5-20纳米），使得沟道在栅极控制下能够完全耗尽，消除了中性体区。这一结构带来了两大先天优势：一是彻底避免了浮体效应引起的阈值电压波动，保证了电路稳定性，特别有利于模拟/射频电路的设计；二是引入了独特的体偏置技术，通过调节背栅电压，能像动态旋钮一样在运行时实时优化晶体管的阈值电压——正向偏置提升性能，反向偏置则大幅降低漏电流，实现了功耗与性能的动态平衡。

相比之下，PD-SOI的硅膜较厚（50-90纳米），仅能实现部分耗尽，存在电荷积累的浮体区。这导致其阈值电压稳定性较差，但其制造工艺对硅膜均匀性要求较低，与传统CMOS工艺兼容性更高，因此在成本上具有明显优势，成为性能与成本之间的高效折中方案。

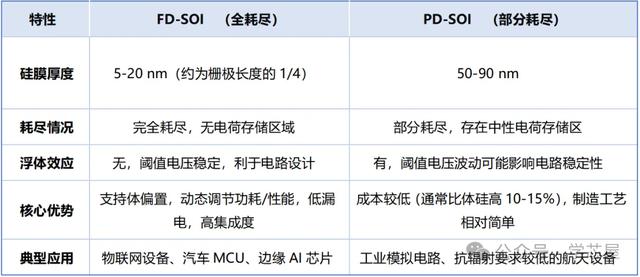

为了更清晰地展示其差异，以下是关键特性的对比：

四SOI 制造工艺MEMS SENSOR

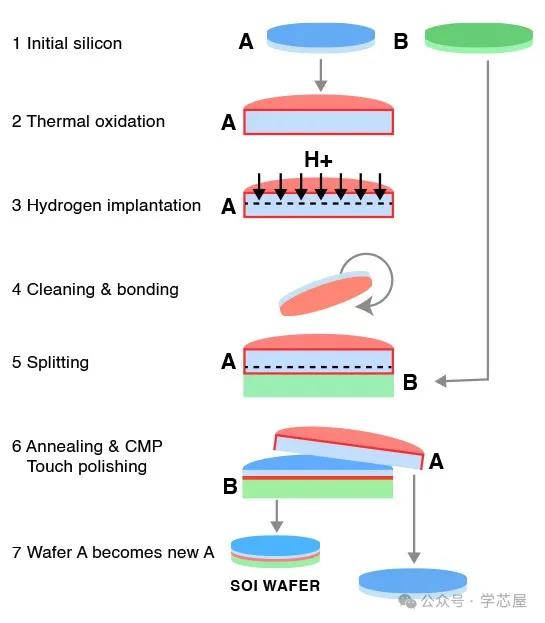

SOI晶圆的制造核心是形成“硅-绝缘层-硅”的三层结构，主流工艺包括SIMOX、晶圆键合、纳米切割和SIMBOND。其中，Smart Cut技术因其精度和效率成为FD-SOI生产的主流。

SIMOX（注氧隔离技术）通过高能氧离子注入和高温退火形成BOX层，能精确控制厚度（0.3-4微米），适合功率器件。晶圆键合技术则将氧化硅片与裸硅片键合后减薄，Smart Cut工艺在此基础上引入氢离子注入和控制剥离，能生产硅膜薄至12.5纳米的FD-SOI晶圆， uniformity极佳。纳米切割技术利用硅锗界面应力分离硅层，无需高温退火，适合毫米波应用。SIMBOND结合了注氧和键合，以注氧层作为减薄阻挡层，优化了BOX层质量，适用于高压器件。这些工艺的成熟使得SOI晶圆成本逐渐降低，与体硅CMOS的差距缩小。

五SOI 的三大应用领域MEMS SENSOR

SOI技术的三大分支，RF-SOI、FD-SOI和Power-SOI，分别覆盖高频、低功耗和高可靠性场景，成为多个行业的核心解决方案。在射频领域，RF-SOI凭借高线性度和低插入损耗，广泛应用于智能手机射频前端（80%的高端机型采用）、汽车雷达（77GHz信号处理）和卫星通信（抗辐射可靠）。其品质因数的优化直接提升了5G和未来6G通信的效率。在低功耗领域，FD-SOI通过体偏置功能动态平衡性能与功耗，成为物联网（IoT）设备的首选。智能手表、健康传感器等设备利用其低漏电特性，仅用两节AA电池即可工作2年；边缘AI芯片（如格芯22FDX平台）通过体偏置实现高性能计算与超低功耗休眠的切换；汽车MCU（如意法Stellar系列）在高温下漏电降低35%，提升了车载系统的可靠性。在高可靠性领域，Power-SOI通过加厚BOX层（0.05-15微米）抵御高电压，用于新能源汽车的电源管理芯片和工业电机控制器，确保在12-48V高压下的稳定运行。光伏逆变器和工业驱动设备也受益于其低功耗和长寿命特性。

六市场现状与未来趋势MEMS SENSOR

在摩尔定律趋缓的背景下，SOI技术作为“More than Moore”战略的核心，市场持续增长。2024年RF-SOI市场规模达64亿美元，预计2030年增至97亿美元（CAGR 6%），驱动因素为5G手机和汽车雷达；FD-SOI增长最快，2022年规模9.3亿美元，2027年预计达40.9亿美元（CAGR 34.5%），主要受物联网和边缘AI推动。

生态建设方面，SOI行业联盟（SOIIC）联合代工厂（格芯、三星）、IP厂商（芯原股份）、EDA工具商（Synopsys）协同发展。格芯扩大22FDX产能，三星量产18nm FD-SOI（18FDS），意法半导体在法国布局FD-SOI生产线。中国企业加速追赶，芯原提供22nm FD-SOI IP平台，新芯实现12英寸RF-SOI晶圆量产。

未来趋势上，CEA-Leti主导的10nm/7nm FD-SOI研发进展显著，10nm节点预计实现580GHz截止频率，性能媲美7nm FinFET，且无需EUV光刻，降低了供应链依赖。这些进步将拓展SOI在6G通信、高分辨率汽车雷达和量子计算等领域的应用。

结语

SOI技术通过创新的三层结构和差异化分支，解决了体硅CMOS在高频、低功耗及高可靠性场景的痛点，成为半导体产业不可或缺的特色工艺。其核心价值不在于追求最先进的制程节点，而在于提供最优的功耗-性能-面积-成本（PPAC）权衡，支撑了5G/6G通信、物联网、汽车电子等关键领域的发展。

随着10nm/7nm FD-SOI技术的成熟和中国产业链的深化布局，SOI将在“More than Moore”时代持续发挥重要作用，为全球半导体行业提供高效、可靠的解决方案，推动技术向更加多元化、应用驱动的未来演进。
