前言

最近充电头网拿到了知名品牌Google谷歌的一款无线充电器，产品自带1米长USB-C线，同时无线充电板还加入了磁吸功能设计，可让用户获得和苹果原装MagSafe无线充电器相同的磁吸充电体验。

产品另一大亮点则是支持最新的Qi2.2无线充电标准，支持最高25W无线快充，既能满足谷歌Pixel 10 Pro XL等机型的无线充电需求，也能很好适配苹果iPhone 17系列以及小米17系列等新上市机型。下面充电头网就对其进行拆解，一起来看看产品的具体设计。

谷歌25W磁吸无线充电器开箱

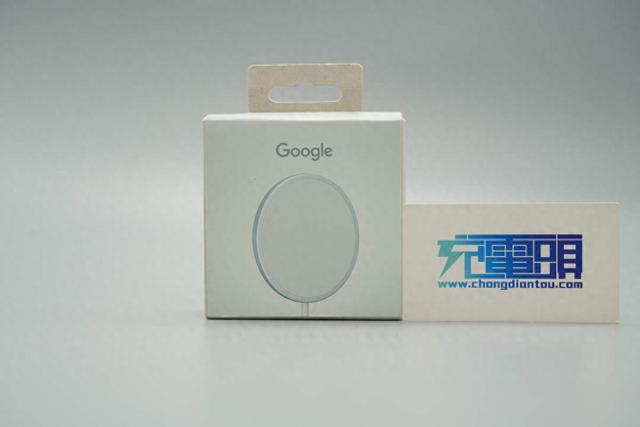

包装盒正面印有Google品牌和产品外观图。

背面印有产品型号、输入参数、认证等信息。

谷歌这款无线充电器通过了CE、NOM、NYCE认证。

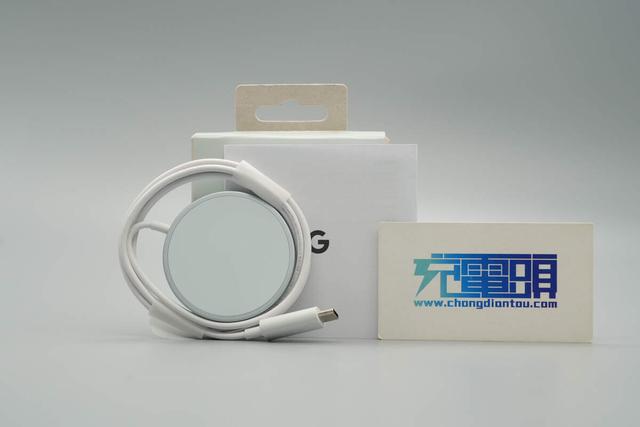

包装内含无线充电器以及一本说明书。

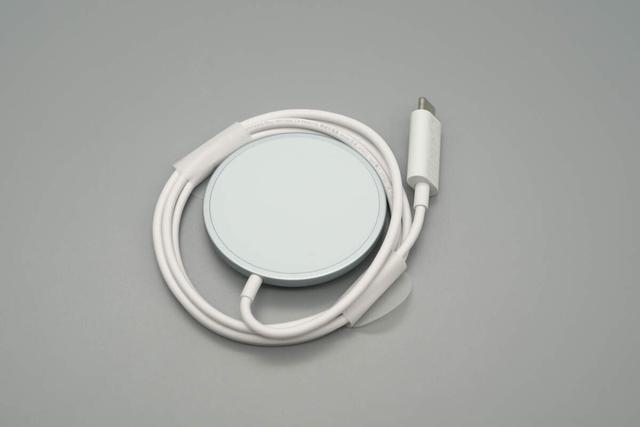

谷歌25W磁吸无线充电器自带USB-C连接线设计，线身采用塑料纸缠绕整理。

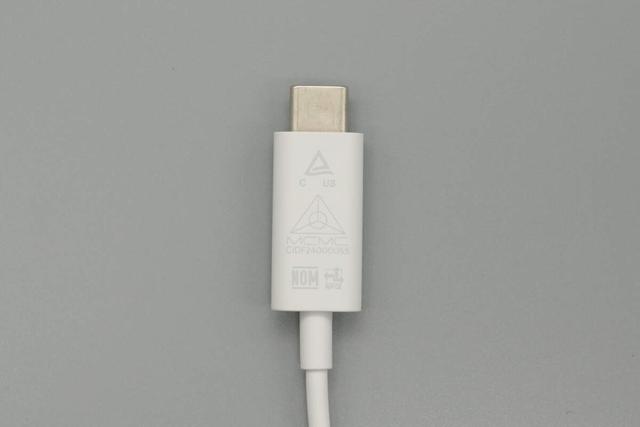

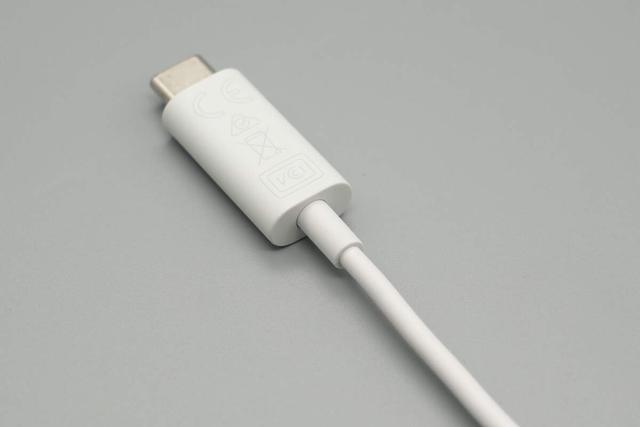

USB-C端子采用PC阻燃材质塑料外壳，表面哑光工艺处理，正面印有NOM、NYCE等相关认证标识。

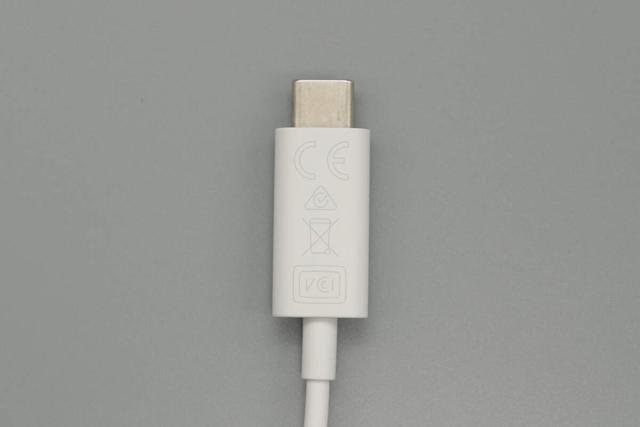

另一面印有CE、VCCI认证等标识。

线缆两端均做了抗弯折保护设计。

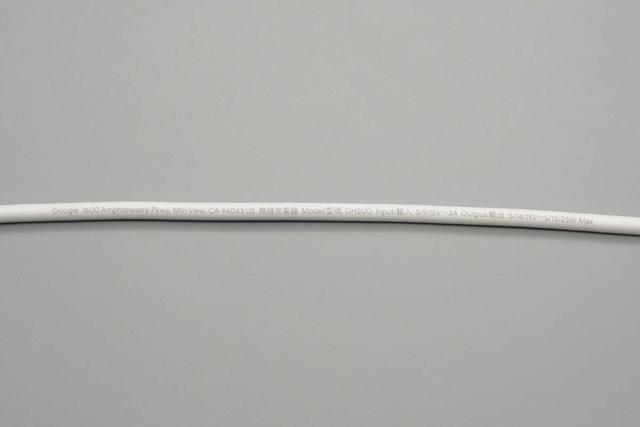

线身上印有产品参数

型号：GH5UG

输入：5/9/15V⎓3A

输出：5/14/19V⎓5/15/25W Max

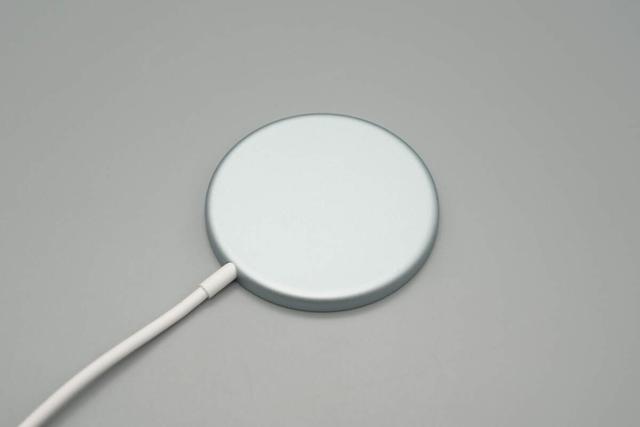

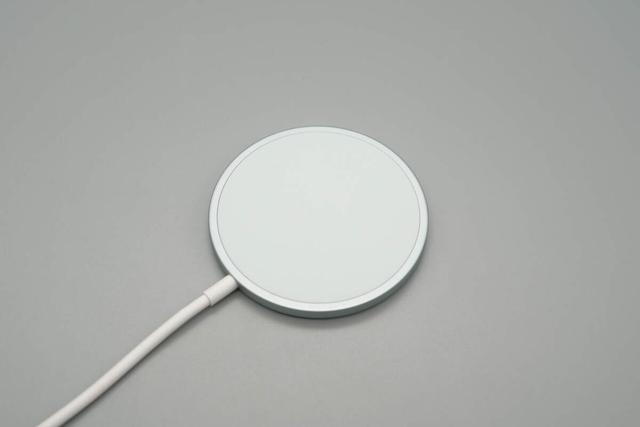

无线充电板为圆盘造型设计，顶部盖板表面采用亲肤材质处理，触摸手感很好。

机身底部和侧身采用一体式金属材质外壳，边缘过渡圆润。

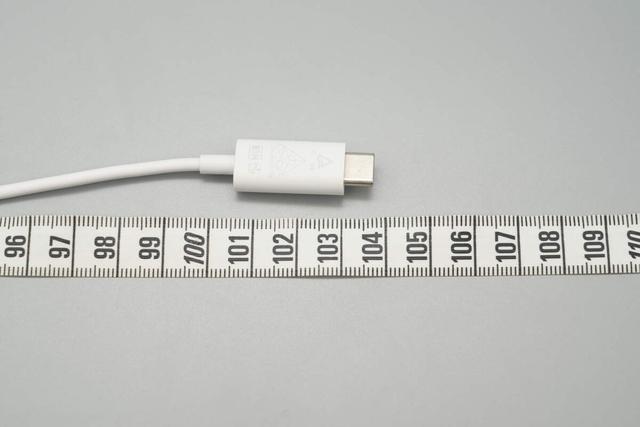

实测USB-C线长度约为104cm。

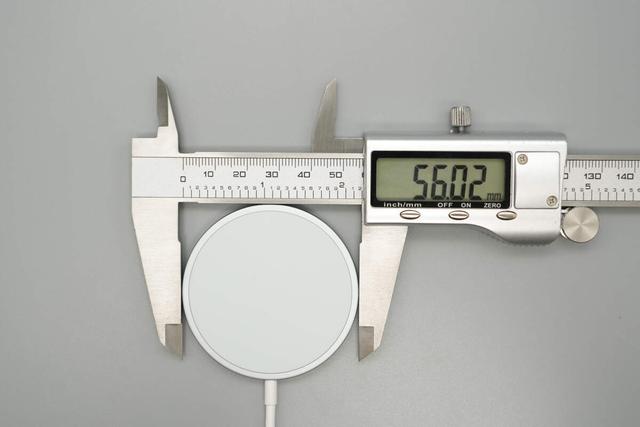

无线充电板机身直径为56.02mm。

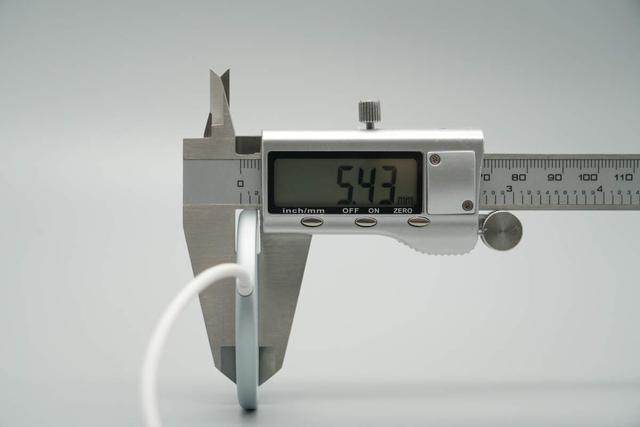

机身厚度为5.43mm。

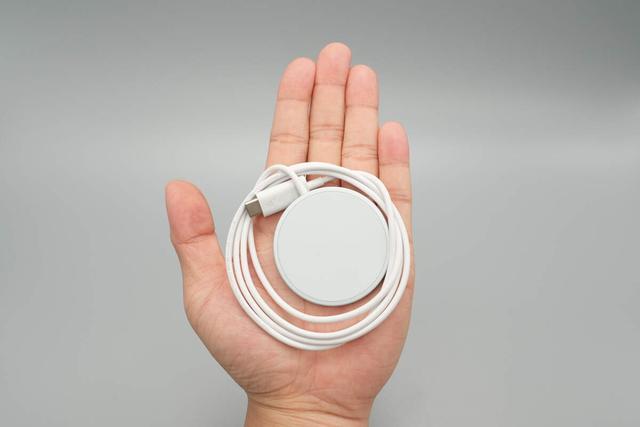

产品拿在手上的大小直观感受。

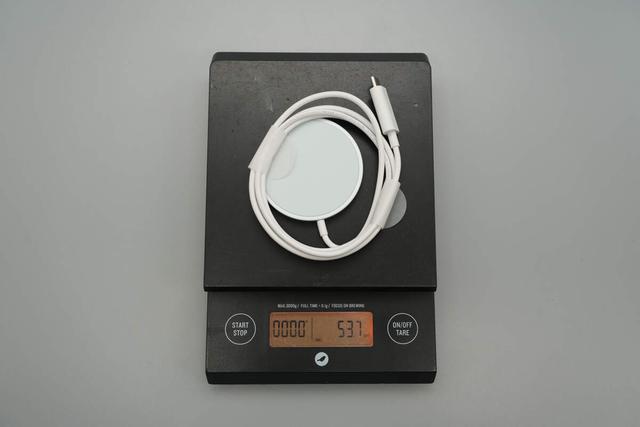

另外测得谷歌这款无线充电器重量约为54g。

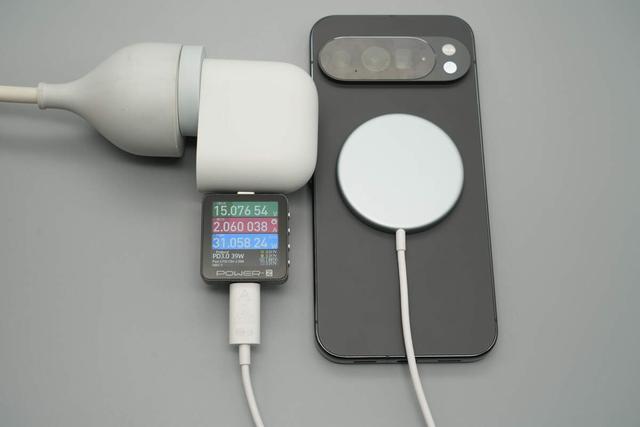

使用谷歌45W充电器搭配这款无线充电器给谷歌Pixel 10 Pro XL进行无线充电，测得充电器接口端输出功率约为31.06W。

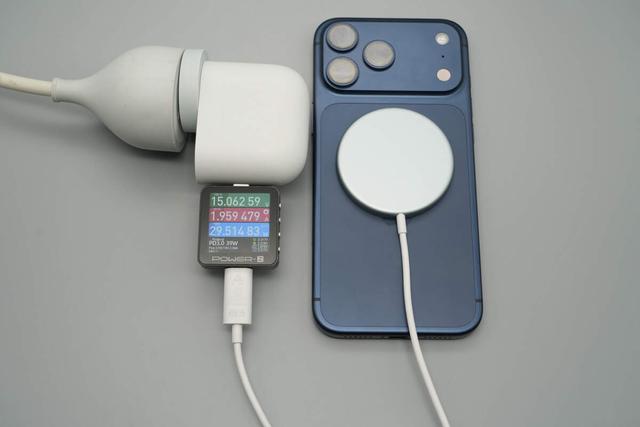

给苹果iPhone 17 Pro Max进行无线充电，测得充电器接口端输出功率约为29.51W。

谷歌25W磁吸无线充电器拆解

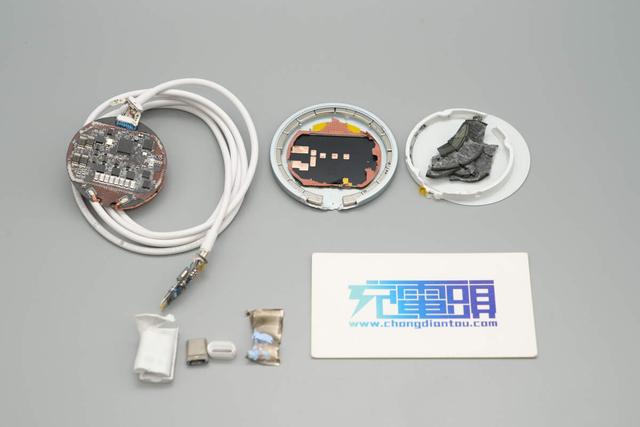

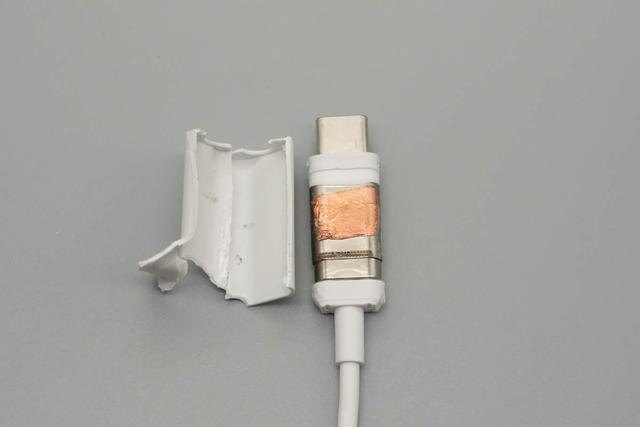

将USB-C端子外壳切割开，内部采用钢套加强保护设计，并且贴铜箔处理。

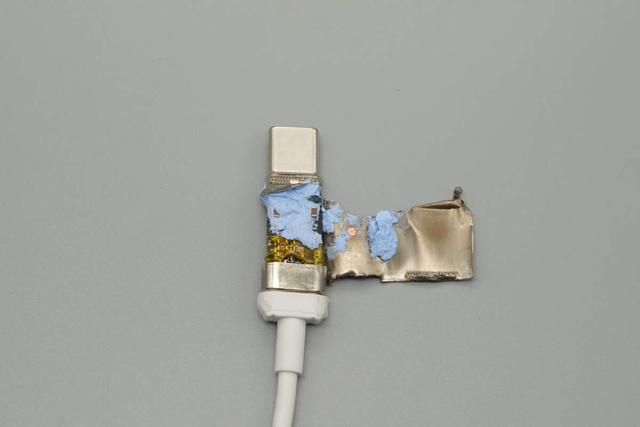

将金属钢套拆掉，内部填充蓝色导热胶处理，PCB板末端包裹黄色绝缘胶带。

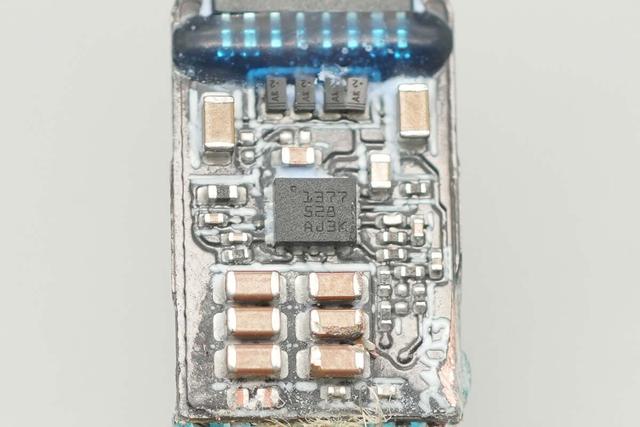

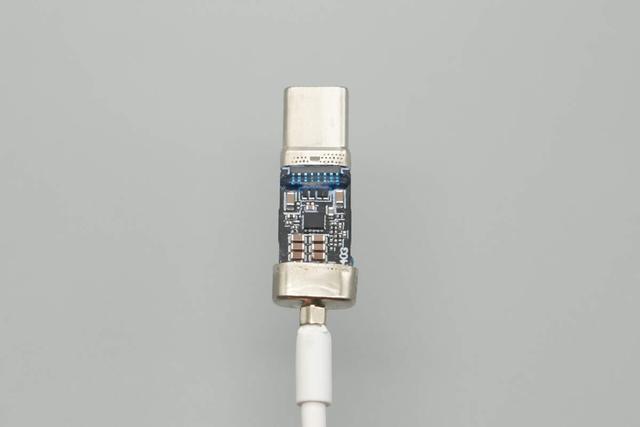

将PCB板清理干净，板子正面设有一颗同步升压转换器，USB-C公头针脚与PCB板焊接处打胶水提升强度。

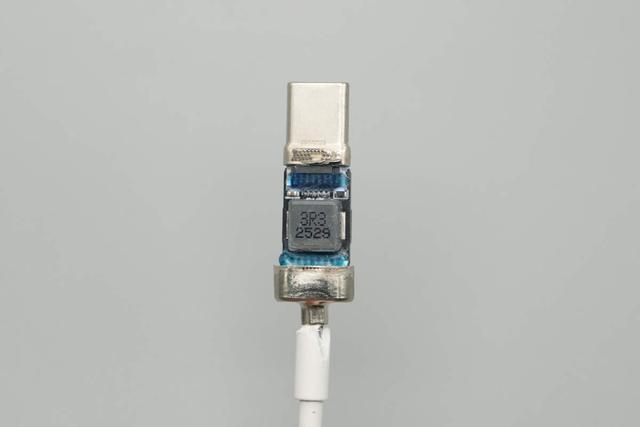

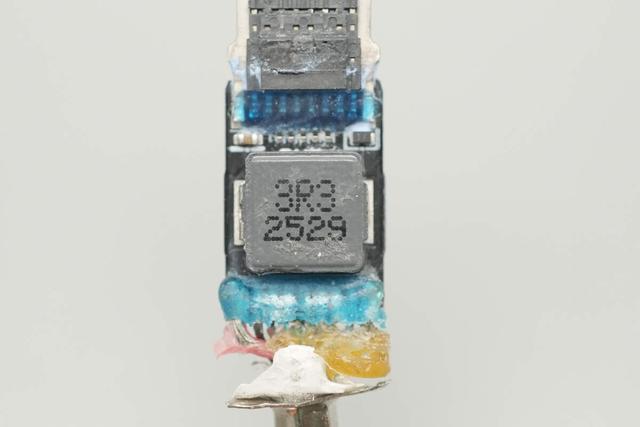

小板背面焊接一颗电感，两端也都打胶水加强保护。

同步升压转换器来自TI德州仪器，丝印1377，实际型号为TPS61377，这是一款高电压同步升压转换器，配有一个50mΩ低侧电源开关和一个40mΩ高侧整流器开关，可提供高效的小尺寸解决方案。

TPS61377具有2.9-23V的宽输入电压范围，输出电压高达25V，具有6A开关电流能力。芯片采用2.5mm×2.0mm HotRod™ Lite VQFN封装，因而拥有非常小巧的解决方案尺寸。

搭配的3.3μH电感特写。

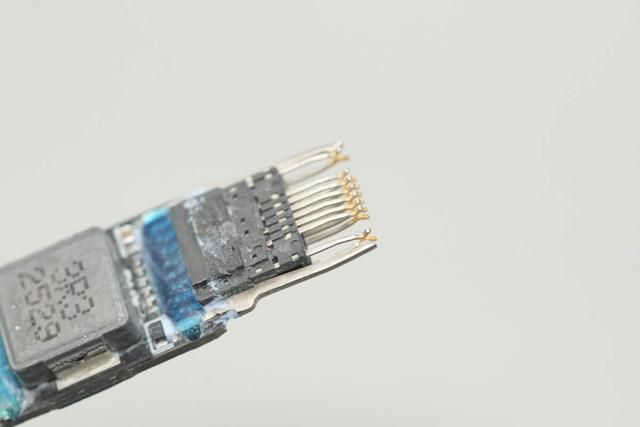

将USB-C公头金属壳拆掉，内部针脚前端镀金处理。

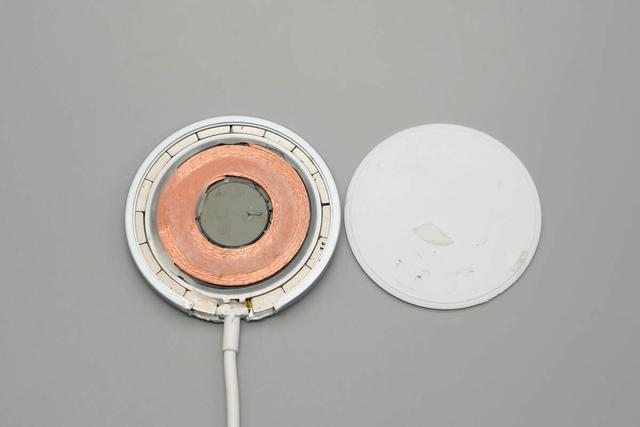

将无线充电板顶部盖板拆掉。

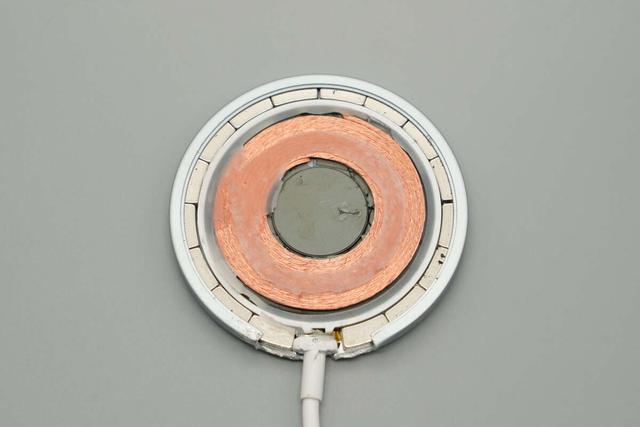

内部无线充电线圈打胶水固定，边缘布局16颗小磁铁组成的磁环。

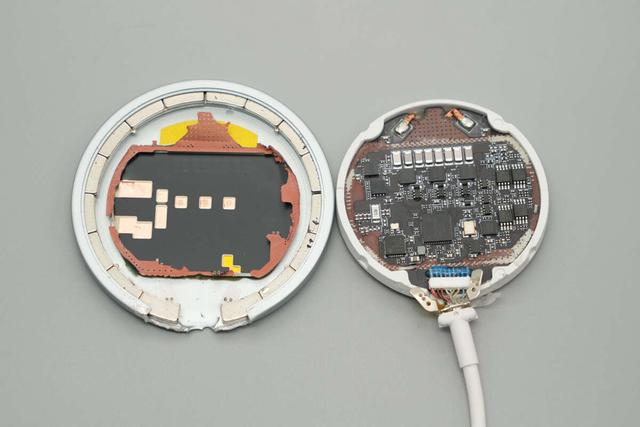

取出内部PCBA模块，底部对应PCB板区域设有屏蔽罩，并打胶水与金属外壳固定。屏蔽罩两面分别贴有铜箔和绝缘贴纸。

PCB板边缘外套塑料环设计。

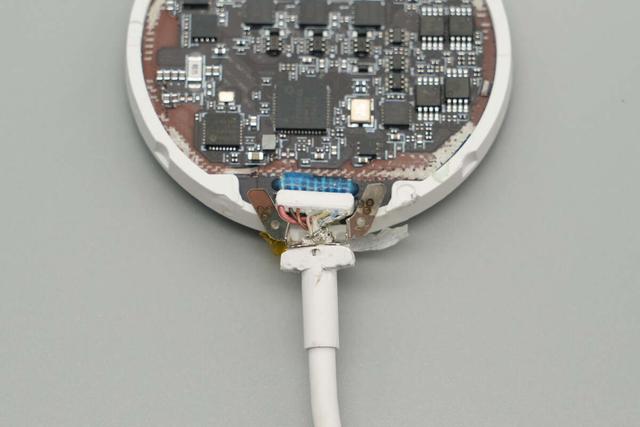

线缆与无线充电板连接处设有固定保护金属片，线芯焊接处打胶水加固。

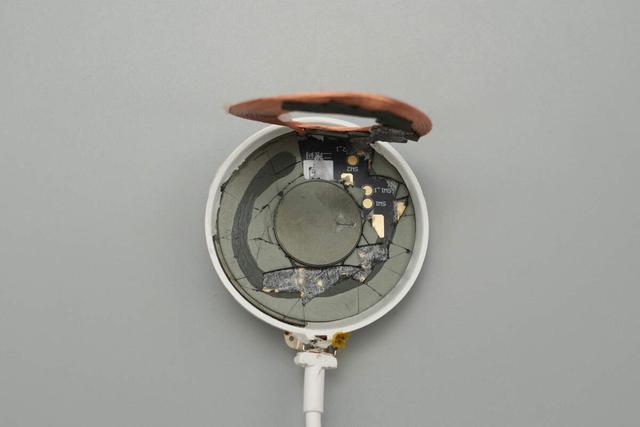

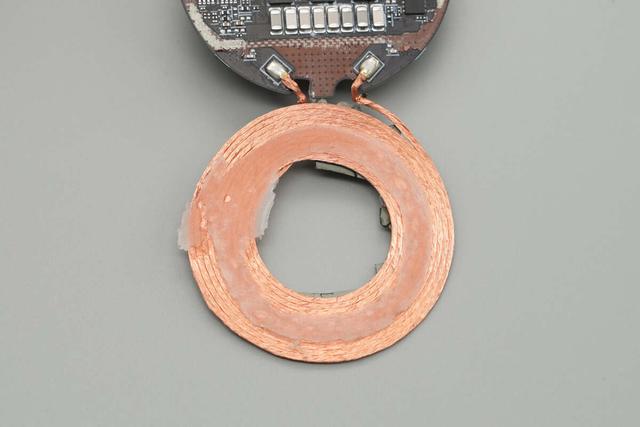

无线充电线圈和PCB板之间设有隔磁片。

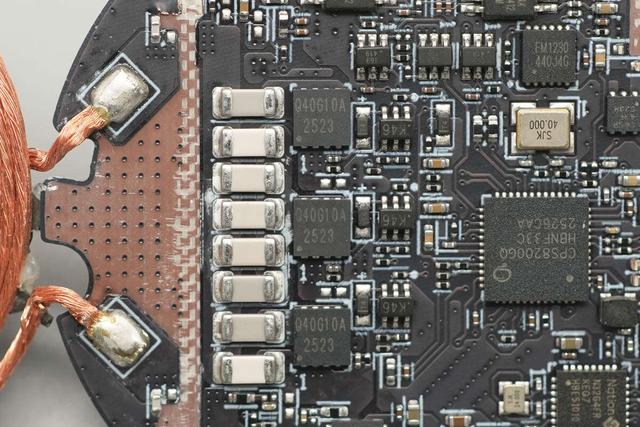

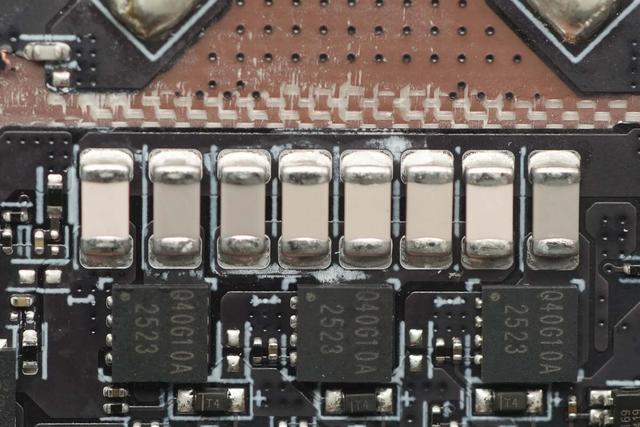

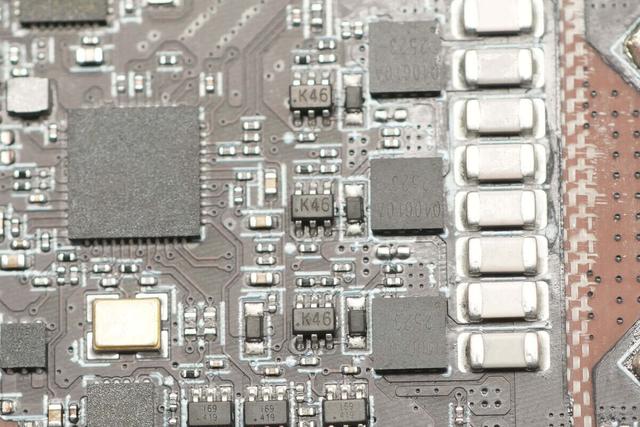

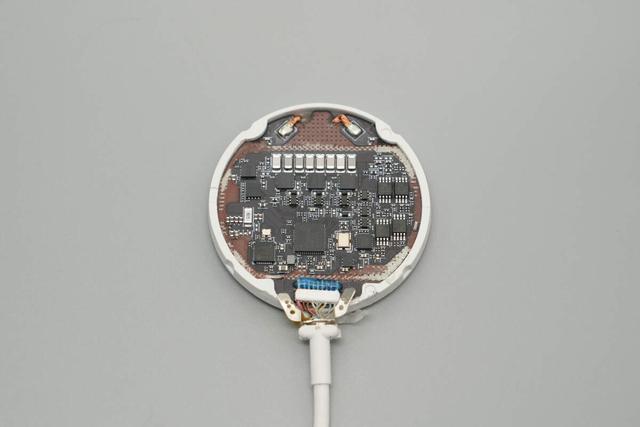

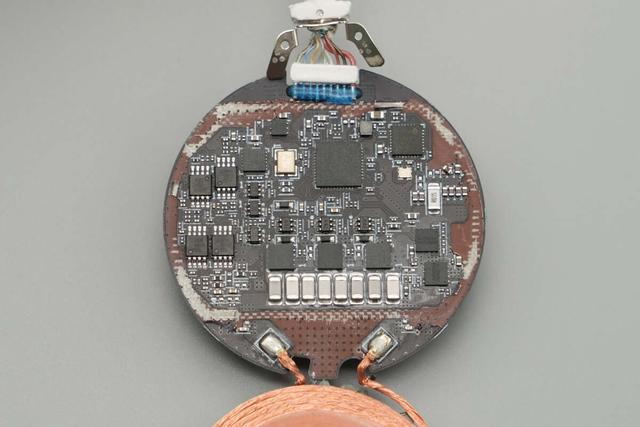

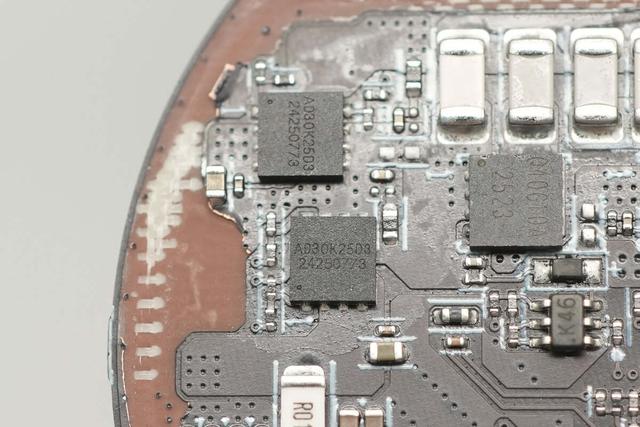

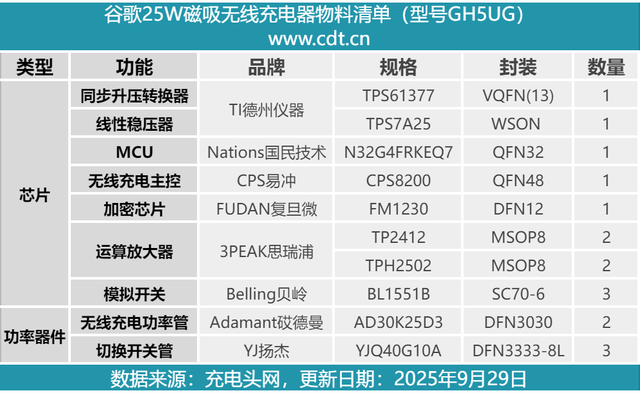

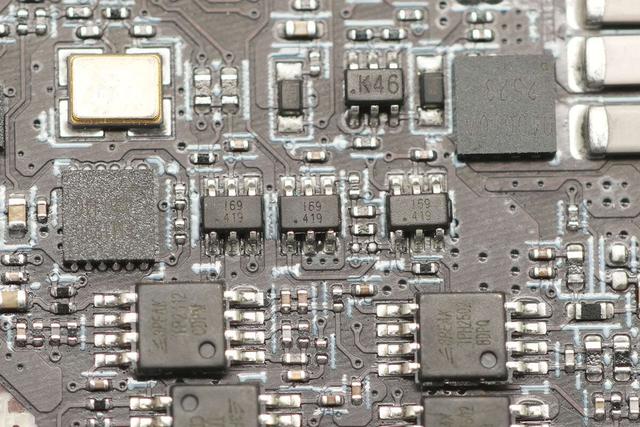

PCB板正面一览，设有线性稳压器、MCU、无线充电主控芯片、安全芯片、双运放、无线充电功率管和谐振电容切换MOS管等器件。

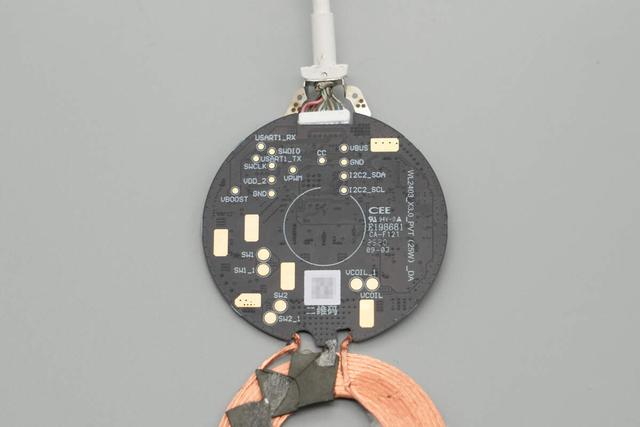

板子另一面无器件，多处露铜处理。

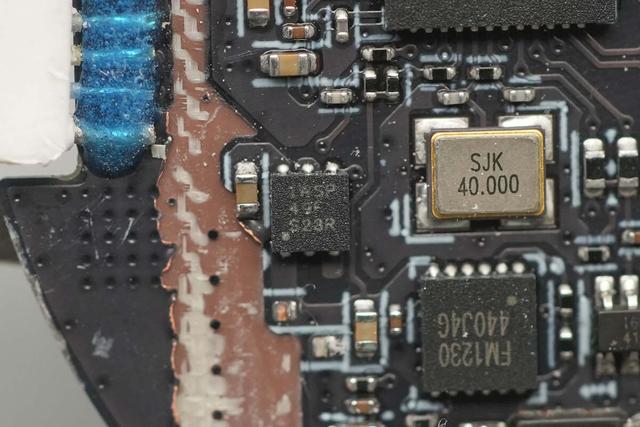

线性稳压器来自德州仪器，丝印1WSP，实际型号为TPS7A25，这是一款低压降（LDO）线性稳压器，集2.4-18V输入电压范围和极低静态电流（IQ）特性于一体。

用于整机控制的MCU来自国民技术，型号N32G4FRKEQ7，该系列MCU采用32 bit ARM Cortex-M4F内核，最高工作主频144MHz，支持浮点运算和DSP指令，集成多达512KB Flash，可用于安全存储指纹信息，144KB SRAM，2x12bit 4.7Msps ADC，2x1Msps 12bit DAC，集成多路U(S)ART、I2C、SPI、QSPI、USB、CAN通信接口，1xSDIO接口，数字摄像头（DVP）接口，支持主流的半导体指纹及光学传指纹感器，内置密码算法硬件加速引擎。

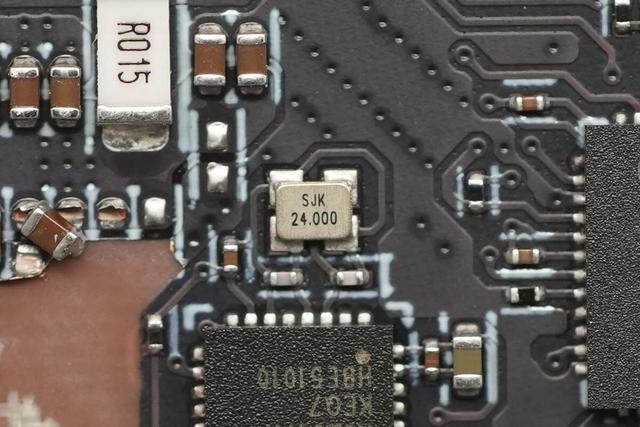

24.000MHz无源时钟晶振特写。

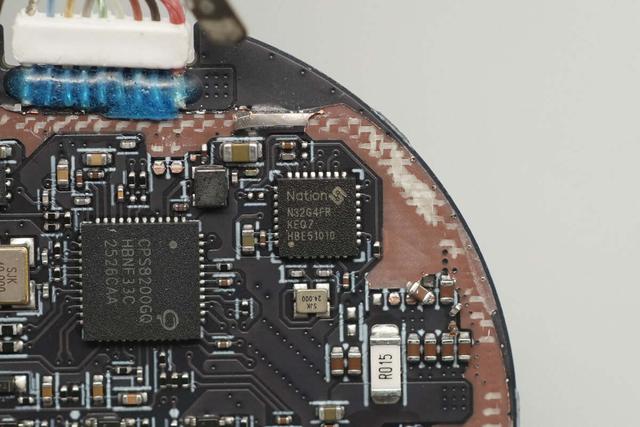

无线充电主控芯片来自易冲半导体，型号CPS8200，是一颗高度集成的无线充电发射芯片，芯片内部集成32位处理器，内置64+2KB MTP，32KB ROM 和 2KB SRAM，其中MTP支持读写保护，支持通过CC和DPDN编程。芯片具有两个I2C接口，具有两个UART接口。集成开关降压转换器，线性稳压器，DC-DC控制器，全桥驱动器和通信模块，多通道12位ADC。

易冲半导体CPS8200支持QC2.0/QC3.0/PD3.1/SCP/AFC快充，内部集成三对半桥驱动器，支持升压或降压转换，支持定频调压充电，只需搭配对应的MOS管即可实现完整的Qi2无线充电器成品。芯片支持24V供电电压，功率级支持45V供电电压，芯片集成过电压，过电流和过热保护功能。

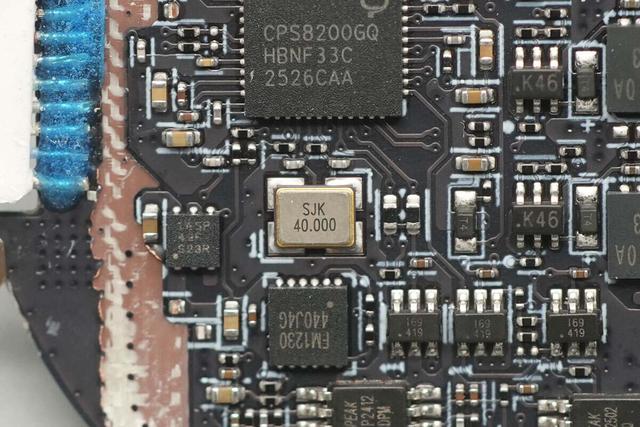

40.000MHz无源时钟晶振特写。

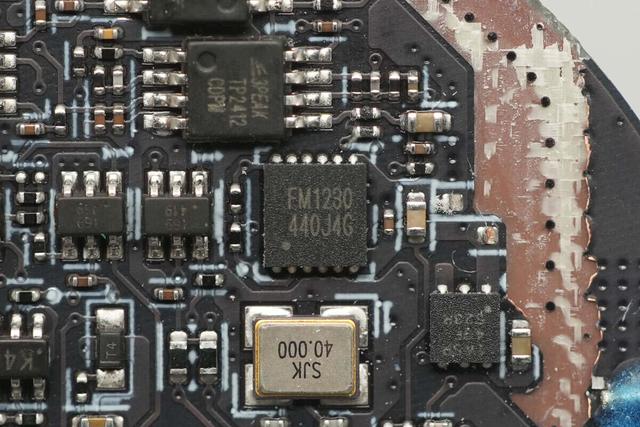

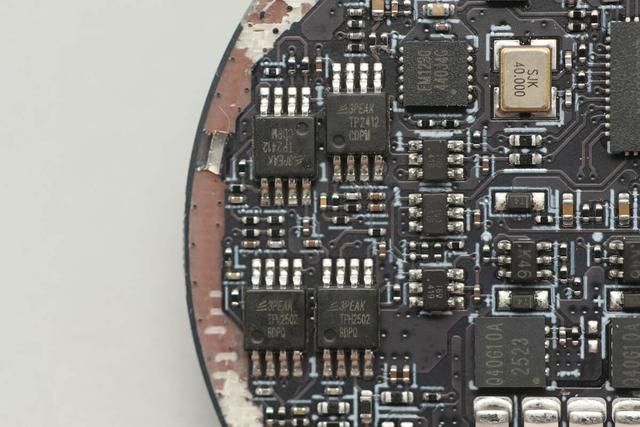

安全芯片来自上海复旦微电子，型号FM1230，支持DES/TDES、AES、SM4对称算法，RSA、ECC、SM2非对称算法和SHA1、SHA224、SHA256、SM3杂凑算法等安全算法，具备多种防护能力，支持对称和非对称加解密运算、安全存储、身份认证等功能，可用以接触式的ESAM/PSAM模块，SE安全模块等应用领域。
