有人找我画一个无线投屏器的PCB，刚好手上有一个拆解看一下
排行榜
2025年07月28日 01:05 0
admin

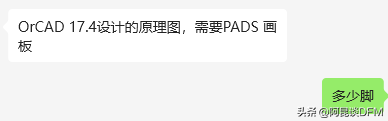

昨天有人想找我画pcb板，说原理图都弄完了，就是LAYOUT了。
简单的板好说，如果是很复杂的的高速板那对我来说可能就有难度了，而且也没有这时间，所以还是问一下是什么样的板
对方说是个无线投屏的板，巧的是，我刚好前段时间买了一个无线投屏器，用来手机投屏看电影电视用。
这种板复杂吗我也不知道，要不咬咬牙把我这板拆开看一看，再来决定。
这小小的投屏器花了139元买的，感觉有点贵，可以接在有HDMI接口的电视上或显示器上，连接手机，来同屏手机，或者把手机上的视频（如爱奇艺）推送到显示器上来看，也挺方便

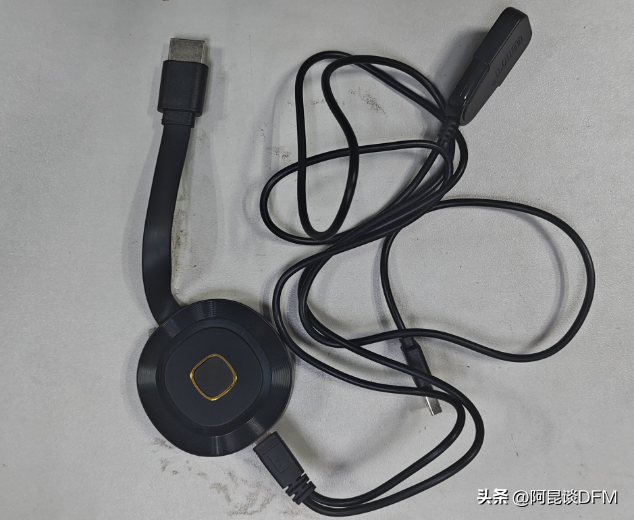

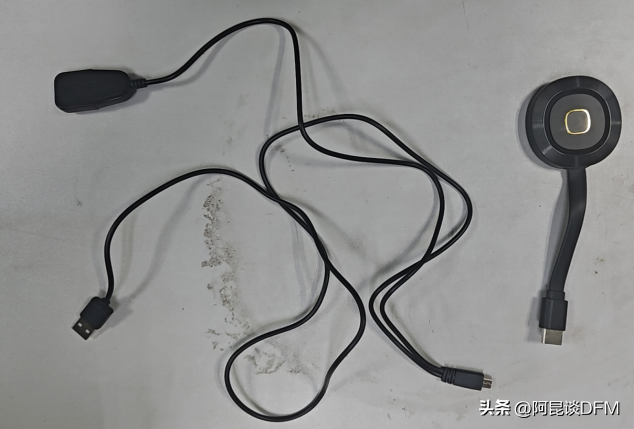

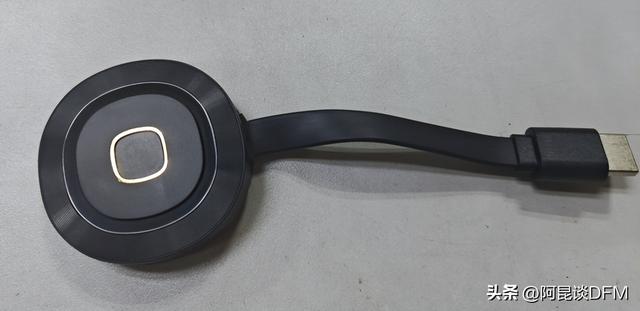

整个外观是这样

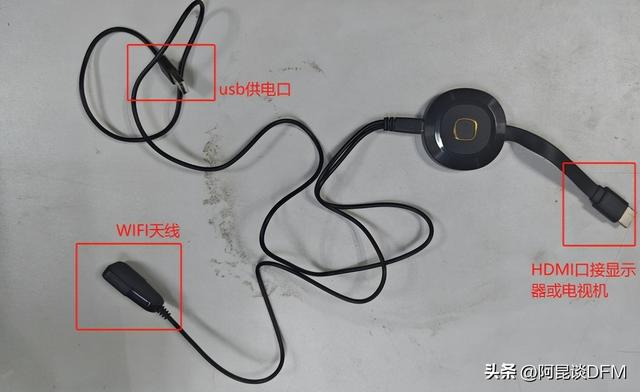

如上图分三个部分，一头插在电视机或显示器上，另一头是一条一分二的线，一头是WIFI天线，一头是usb供电口

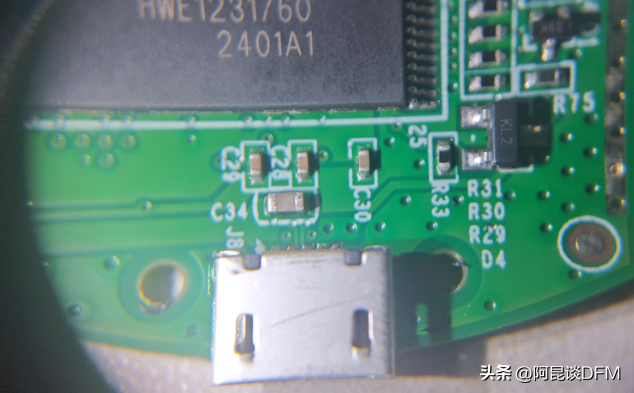

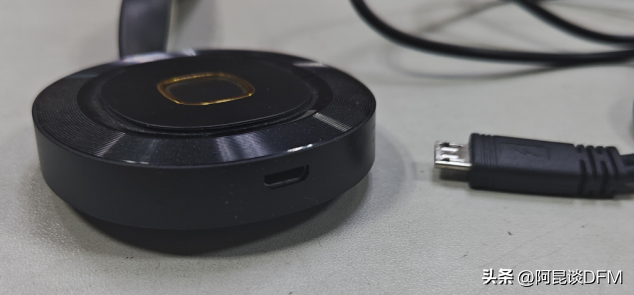

这个头是用的MICRUSB,可见这个产品已经是好多年前设计的了，不然肯定该升级成TYPE-C接口了。
用一个口来满足充电和天线那是可以的，因为充电只用2个脚就好了，其它多的脚可以用来做天线。

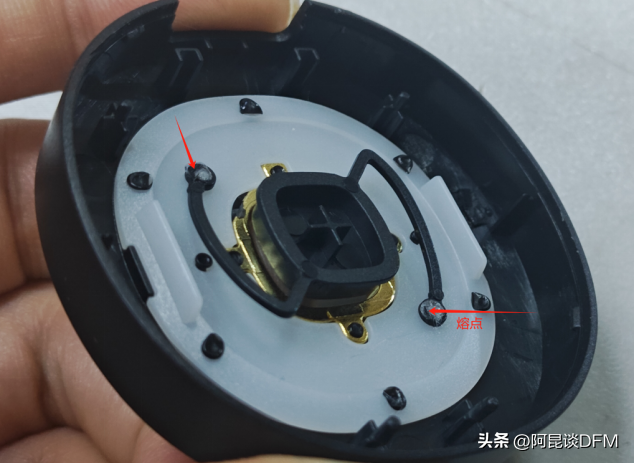

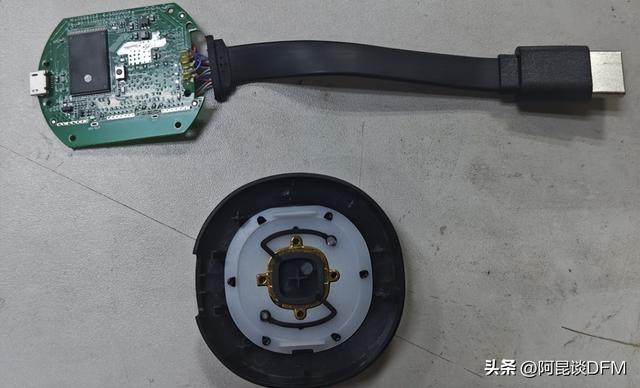

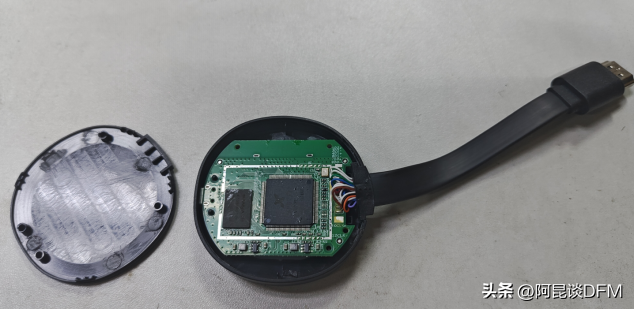

一开始以为这个外壳是用超声波的焊接，结果发现直接撬开就可以了，外面没螺丝就算了，里面电路板也没有一个螺丝，真是降本好典范！

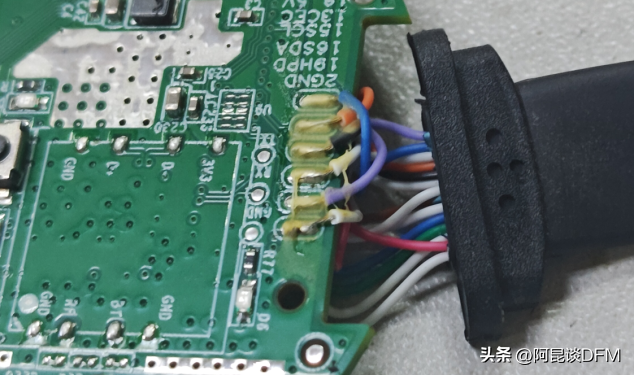

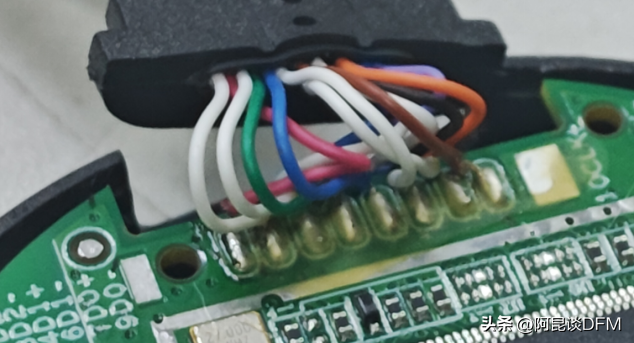

这一堆线就是HDMI的数据线了，因为数据线非常多（包括一对时钟差分信，三对数据差分线），再加上电源、地、其它信号。所以这一部分就显得一团麻。

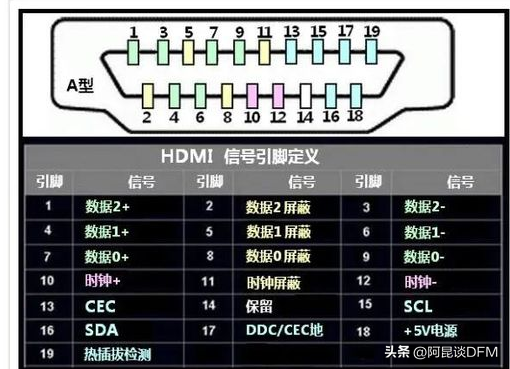

这就是标准的HDMI接口的引脚定义，总共有19个脚。
可以看的出这些焊点非常均匀，并非是人工用烙铁来焊，应该是用那种半自动的焊接设备工具来焊接，当然还是人工把线摆好然后焊接，所以每个焊点可以显得很均匀，最后焊点上还打上了一韧劲黄胶来进行保护。

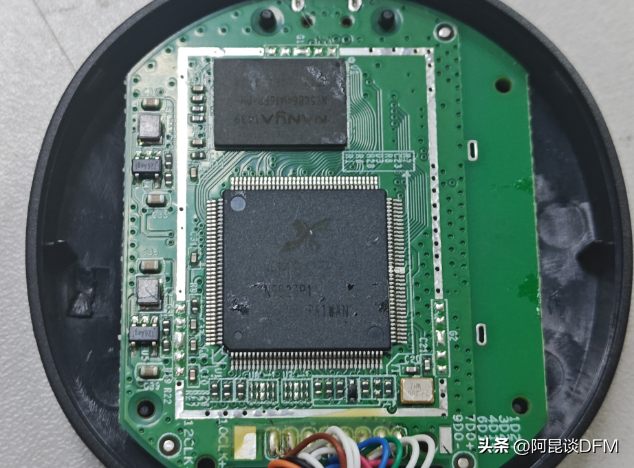

正面是一个TQFP封装的主控CPU和一个内存芯片

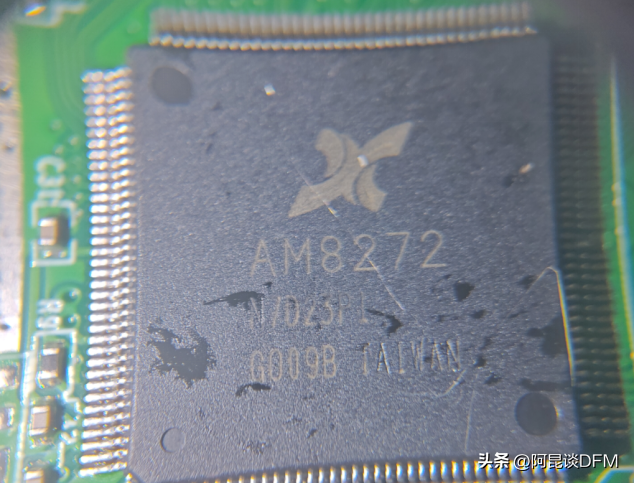

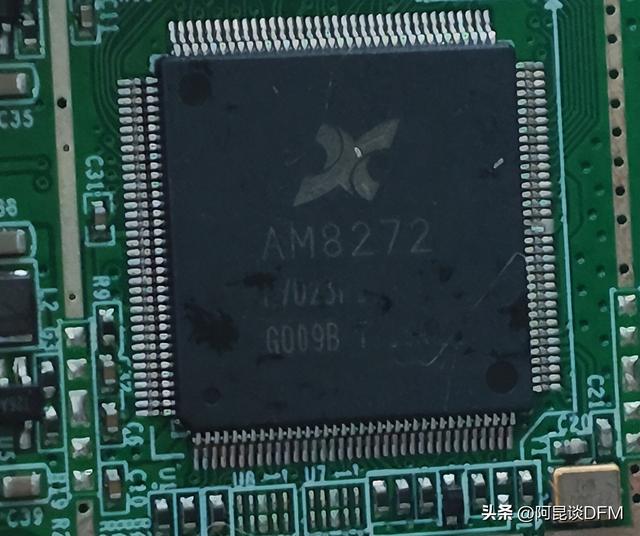

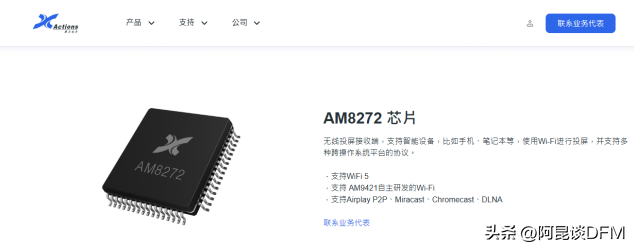

主控CPU型号是AM8272，看LOGO是矩力北方

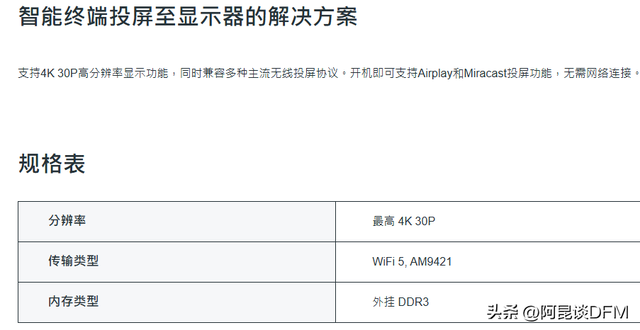

这个主控主要就是针对投屏的解决方案
这芯片表面怎么感觉还有划痕。

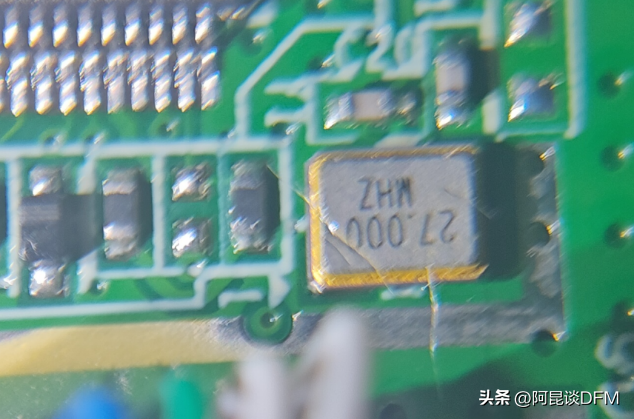

这27M的晶振怎么表面也是这样
可以分析出来，这一个PCBA在装配前应该是有受到过什么“意外”
这是外挂的ddr3南亚内存SDRAM

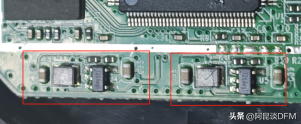

电路板边上还有2路DCDC电源，用的芯片还是一样的，电压应该是配置不一样。

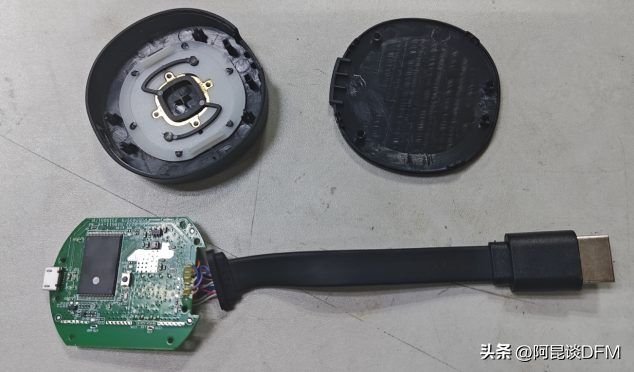

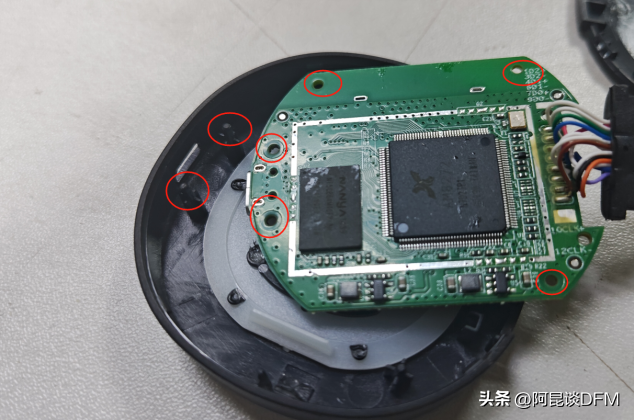

因为没有螺丝，电路板很容易直接拆下来
像这种板，换别的工程师来设计还真有可能做成螺丝柱打打螺丝固定，事实说明，这个电路板可以不用螺丝来固定。
开关部分

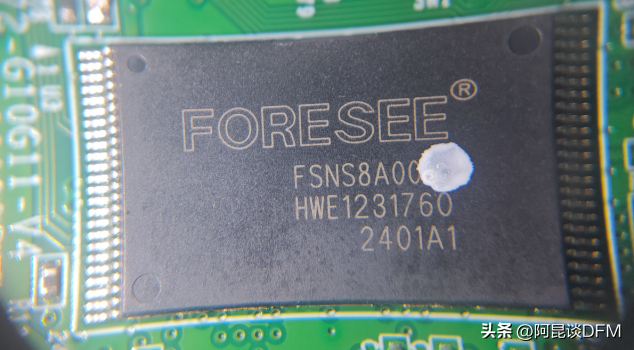

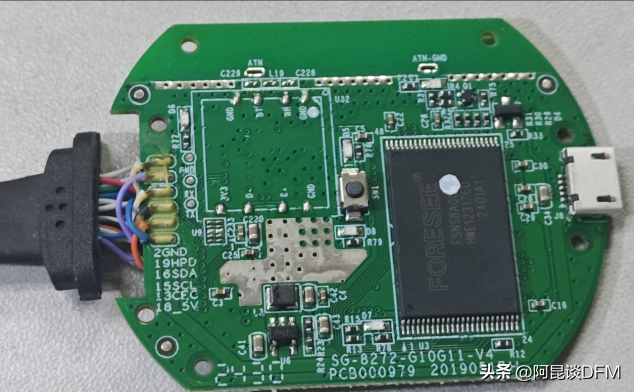

这一面就是一个江波龙的FLASH芯片，里面存的是一些固件

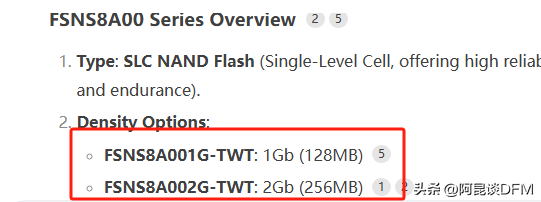

芯片上的白点是写好程序固件后一个标志（比如用自动化设备烧录完后，会在上面标记一点，以防弄混）刚好白点把型号后面部分档住了，看不是多大容量。

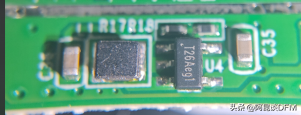

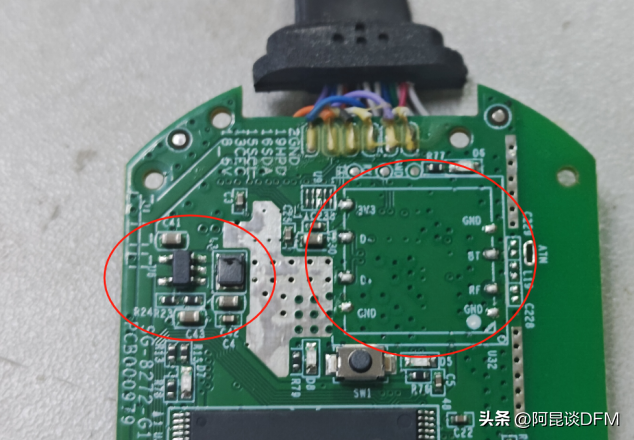

左边也有一个DCDC电源模块应该是给FALSH供电的，dc-dc芯片用的是一样的。右边还有一个模块的封装放空。

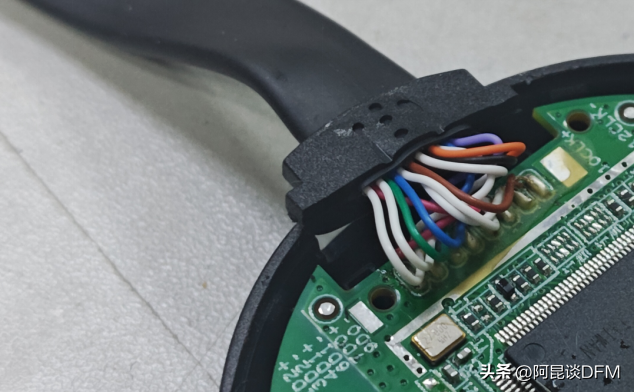

HDMI线焊点虽然有打胶，但稳固上主要还是靠结构设计上卡住。
拆解完了，我最后寻思：多一事不如少一事吧！
