不用光刻机也能生产芯片？纳米压印技术的出现，到底靠不靠谱？
排行榜
2025年11月05日 18:55 2
admin
芯片生产这事儿离不开光刻机，尤其是那些高端的EUV光刻机，现在全球就那么几家公司在用，台积电、三星、英特尔这些巨头靠它做出5纳米甚至更小的芯片。
可最近几年，总有声音说，有一种叫纳米压印的技术，能不靠光刻机就搞定芯片生产，还成本低、省电。听起来挺诱人，但到底靠不靠谱？
纳米压印光刻，英文叫Nanoimprint Lithography，简称NIL，其实不是新鲜玩意儿。早在1995年，美国普林斯顿大学的斯蒂芬·周教授就在实验室里试出来了。
他用一个刻满纳米级图案的模具，直接压到聚合物薄膜上，通过加热让材料软化，再冷却固化，就把图案复制过去了。那时候，光刻机在缩小尺寸时老碰到光学衍射的麻烦，NIL就想解决这个。
实验显示，它能做10纳米宽的线条，比传统方法分辨率高，成本还低。1996年，周教授在科学杂志上发了论文，这事儿就传开了。

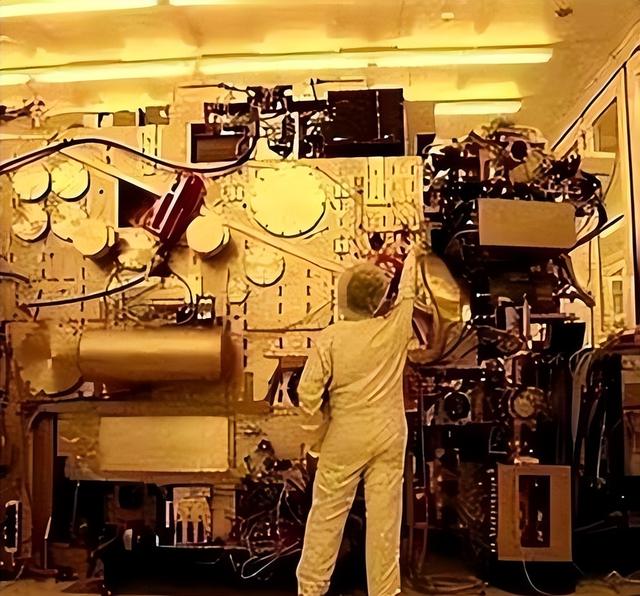

学术圈很多人开始跟进，1997年奥地利一家公司出了第一台商用压印机，主要给研究机构用。设备当时挺笨重，手动对齐，精度也就50纳米左右。高温过程还容易让材料变形，影响一致性。
到了2000年代，这技术从实验室慢慢往产业化走。2001年，一家从大学分出来的公司开始开发模具和树脂材料。他们搞出喷墨涂布系统，能均匀地把液态树脂喷到硅片上，避免气泡。
2003年，第一款紫外固化压印机出来了，用紫外光快速固化树脂，不用高温，处理时间从几分钟降到几秒。测试中，它在8英寸硅片上压出20纳米图案，用来做简单光栅器件。
日本企业这时候也插手了。2004年，佳能公司组了团队，从光学设备转过来，买美国模具样品测试。
发现模具寿命短，只能用10次左右，因为纳米结构容易磨损。他们加金刚石涂层，延长到50次。2005年，佳能跟大学合作，试在塑料薄膜上压印，针对新兴显示屏。
2006年，欧洲搞了个联合项目，推动标准化。德国和法国实验室开发自动对齐系统，用激光干涉仪监控位置，精度到5纳米。处理大硅片时，树脂流动不均，用真空辅助解决。
2008年，美国成立了联盟，促进商业化。成员包括芯片设计公司，他们试在存储器原型上用，发现能做高密度阵列，但缺陷率5%，太高了，不行。2010年，转折来了。
佳能加大投入，开发专用设备。工程师做步进式压印机，一块块处理硅片，避免整片应力问题。每块26毫米乘33毫米，紫外灯同步固化。2012年，原型机分辨率15纳米。加颗粒过滤，减少污染。同期，中国高校建小型实验室，测试本土材料。
2014年，佳能收购美国分子压印公司，拿了不少专利，包括树脂配方和模具复制。之后组百人团队，优化流程。用电子束机批量做主模具，再压印复制子模具，降成本。2015年，演示12英寸硅片压印，图案用于简单逻辑电路。
设备功率100千瓦，比光刻机低多了。2016年，挑战来了。客户现场测试，多层对齐难，因为没光学补偿。加标记点系统，相机扫描，每次2秒。
2018年，反馈说模具检查设备少，全球就几台，延误生产。佳能投新厂，自动化生产线。2019年，升级支持14纳米，应用到光学器件如太阳能电池纹理。
2020年，疫情打乱供应链，但研究没停。佳能远程优化软件，控制压印力，避免断裂。2021年，跟存储企业铠侠合作，测试内存芯片。

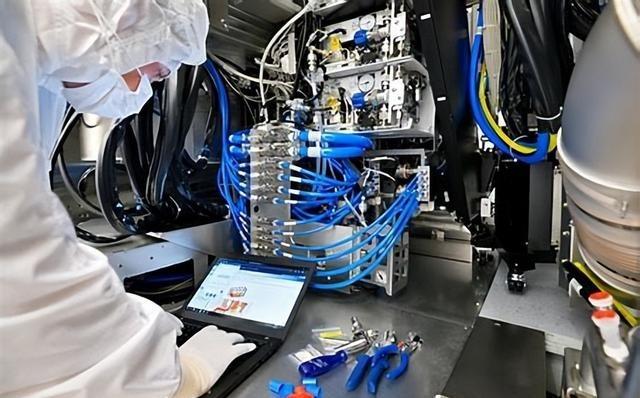

铠侠给硅片样品，压印后蚀刻测试，缺陷率降到1%。2022年，宣布建厂，宇都宫，投500亿日元。工厂6.7万平方米，有洁净室和模具车间。2023年，推出FPA-1200NZ2C型号，能做14纳米线宽。喷墨树脂，周期1.3秒。
四台集群每小时100片。第一台给美国得克萨斯电子研究所，用于国防。2024年，更多客户测试，包括欧洲联盟。反馈占地小，只光刻机一半，便于布局。
2025年7月，宇都宫工厂启用，生产设备和模具。9月运营，目标2027年满产。铠侠继续合作，评估量产内存，但还没商用。
中国普瑞纳米8月交付本土首台，线宽14纳米，挑战佳能。全球看，NIL在半导体外应用多，如光子学、生物芯片、太阳能电池板。半导体里，主要辅助，不是主力。

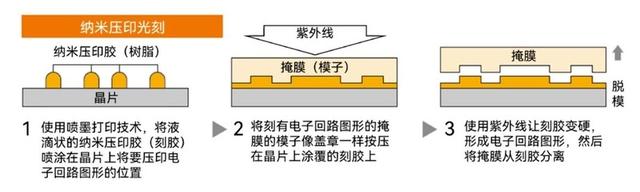

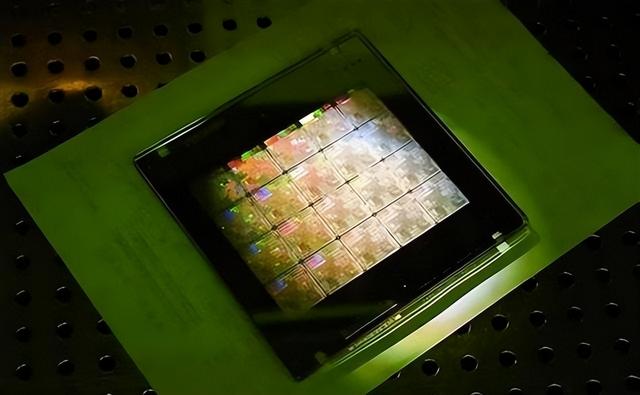

现在说说原理。NIL用模具直接接触硅片转移图案。先做主模具，用电子束光刻机在石英上刻电路，尺寸152毫米见方，图案区26毫米乘33毫米。

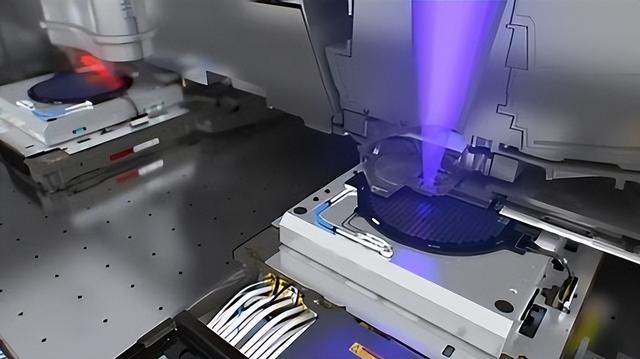

做复制模具，用50到500片硅片。过程：在硅片喷树脂，避免溢出。模具压入，树脂填沟槽。模具中央薄，从中心向外接触，减气泡。紫外光固化1.3秒。分离，图案留在硅片，后续蚀刻沉积。无需真空或复杂光学。
优势明显。设备价是EUV的十分之一，功率十分之一。空间小，四台集群体积不到EUV一半。设计模具直接反转形状，不用算衍射。
生产减多重曝光，一次完成复杂结构。模板一种材料就行，硅、石英或塑料。更有趣，能用NIL生产模板，降成本。未来滚筒形式，像印刷流水线，提高效率。适合3D结构和高密度存储，如3D NAND和DRAM。
但缺点不少。模具易损，纳米结构断裂，缺陷复制每片。缺陷率高，树脂不均、颗粒污染。产量每小时25片，四台100片，比EUV 220片低。对齐小于4纳米，但先进芯片关键层不够。
检查耗时，设备少。出口管制，分辨率低于45纳米、对齐小于4纳米受限。中国企业探索，但能力落后。客户说，NIL不适合先进芯片量产，进步慢。缺陷是最大弱点。
基于这些，NIL有突破，但路遥远。近年来工厂运营、客户测试，未来解决缺陷产量。预计两四年卖10到20台，辅助角色。中国增加竞争，可靠性待提。总体，NIL补EUV，不是替。
特定领域如光子学、生物，它强。半导体，EUV主导。2025年，NIL声称5纳米，但实际14纳米为主，量产内存试水。佳能目标2025年出货，竞争ASML，但客户反馈缺陷多、模板贵，没产业标准。
说到底，芯片生产复杂，不是一种技术就能全包。NIL成本低、分辨高，但缺陷、产量、可靠性拉后腿。像中国Prinano交付本土机，标志本土努力，但离绕开EUV限制远。
西方管制NIL出口中国，需许可。全球，NIL在半导体边缘，更多光学、光伏、LED。研究显示，NIL高通量、3D图案，适合新兴器件如平面光学、增强现实。
但半导体，需克服叠层对齐、缺陷减。专家说，每半年头条说NIL颠覆EUV，但实际不行。技术有应用，但别指望它一下改变格局。
