TUF B850M+RTX 5070+R9 9900X+乔思伯 C6 MATX 装机展示分享

「 废话前言 」

这次给大家分享的是 JONSBO 乔思伯 C6 MATX 机箱的装机效果展示。

去年乔思伯推出过一款平价的 C6 ITX 机箱，而后又推出款了其放大版 —— C6 MATX 机箱，这款机箱依旧采用的是紧凑 MATX 机身设计，同时也还有着不错的硬件兼容性，C6 MATX 最大可以支持到 MATX 主板、最长可以支持 330mm 的显卡、最高可以支持 170mm 的塔式散热器、支持安装标准的 ATX 电源等等等… 机箱外观延续了该系列的设计风格，此外，新增了钢化玻璃侧透与顶部的可拆卸编织提手设计，使其可以展示到内部硬件与具备有便携性的移动功能。其它方面，依旧给到有黑白两色可选，也依旧主打的是性价比路线 ... Emmm ... 那么废话不多说！后看图描述，希望能够给到大家一些有用的参考吧。

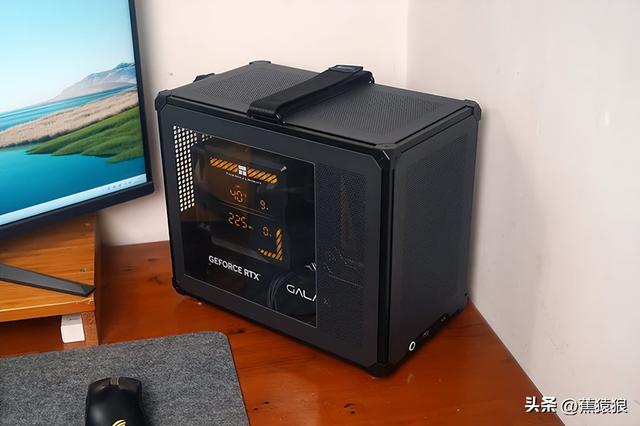

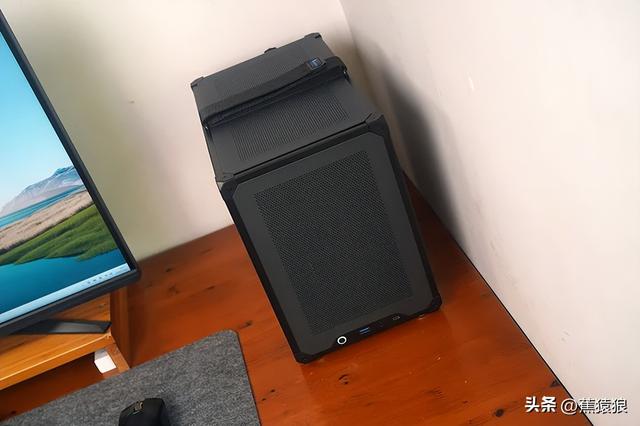

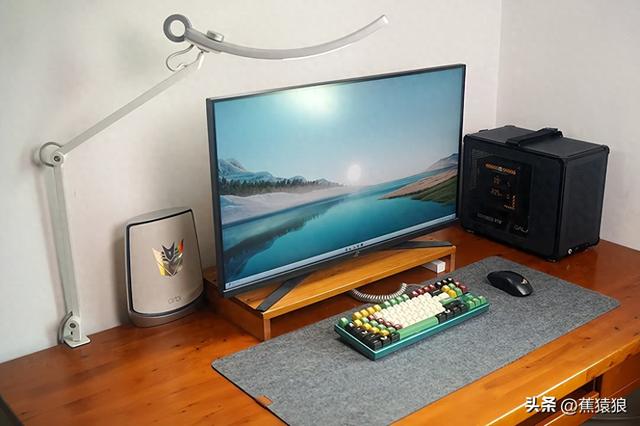

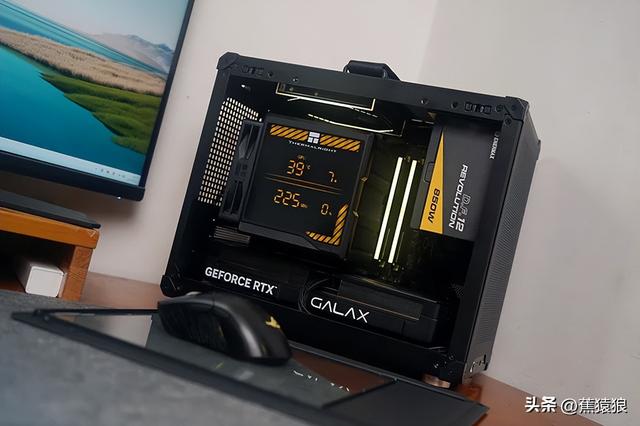

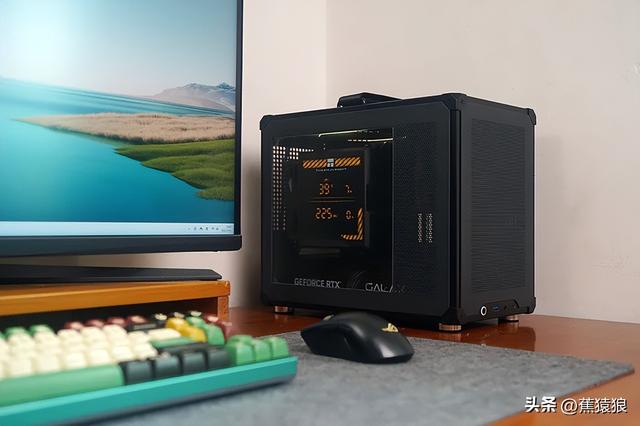

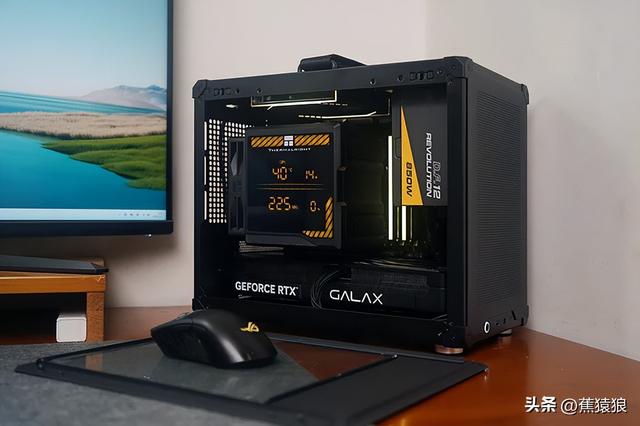

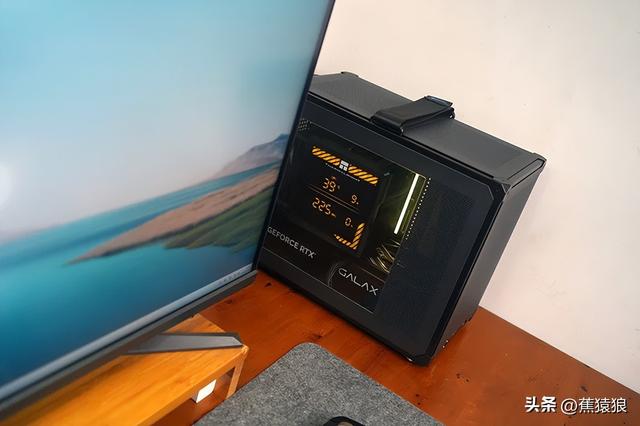

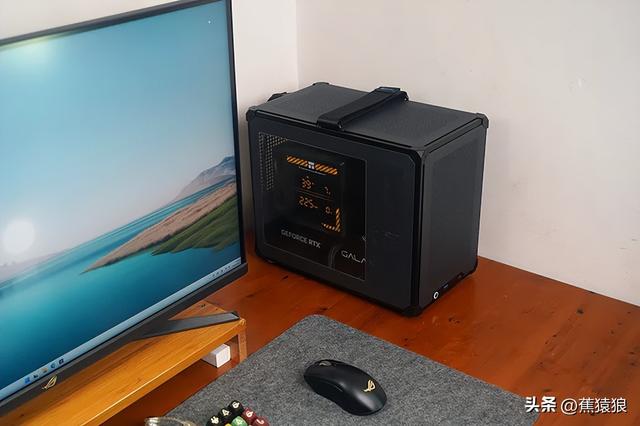

「桌面效果」

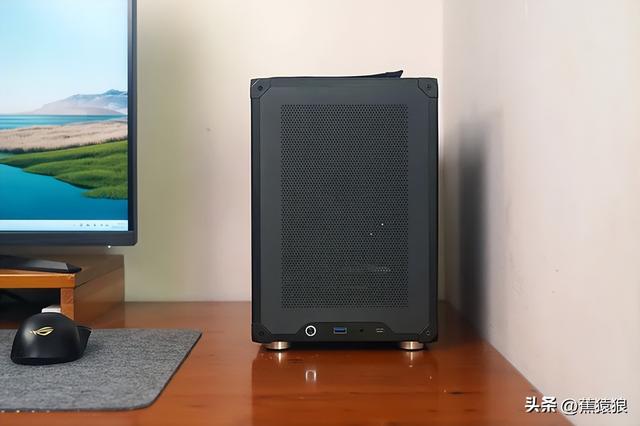

C6 MATX 机箱的紧凑机身设计，官标尺寸 349×202×295mm （ 长宽高 ），仅为 21L 左右的体积，并不逊色于部分 ITX 机箱的容积。

相较于大部分 MATX 机箱更是小上不少！使其非常适合于放置桌面摆放。

这款机箱的设计亮点在于四角独特的金属加固件，使其有点形似旅行箱的既视感，且顶部还配有可拆卸编织提手设计，赋予其便携性。

机身面板采用了大面积细密的散热开孔，也还有着极简的工业美感，更是确保其有着足够的进出风散热规模。

「 具体配置 」

CPU：AMD R9 9900X

主板：华硕 TUF GAMING B850M-PLUS WIFI 重炮手主板

内存：阿斯加特 Asgard 女武神二代黑色款 6000Hz C28 24GB×2 套条

存储：金士顿 NV3 PCIe 4.0 2TB

显卡：影驰 GEFORCE RTX 5070 金属大师黑金版 OC

散热：利民 PA140 Digital BLACK 数显版双塔风冷

电源：安耐美 REVOLUTION D.F.12 850W ATX3.1 白色款

机箱：JONSBO 乔思伯 C6 MATX 机箱

「 整机效果 」

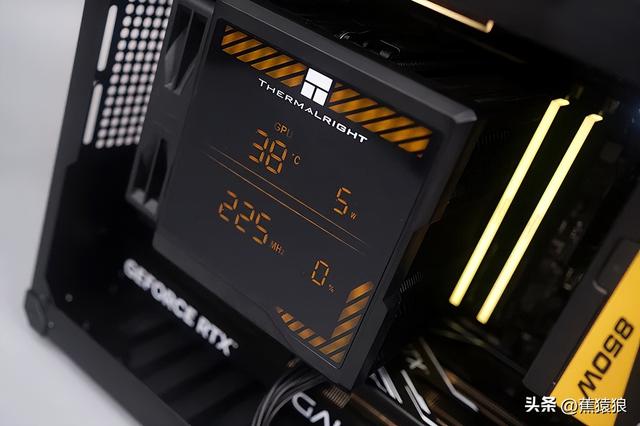

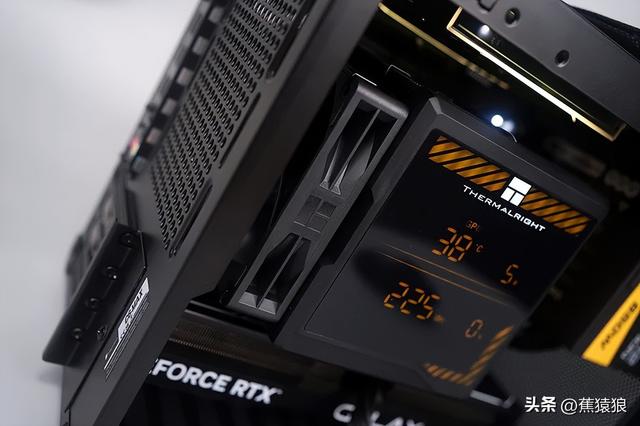

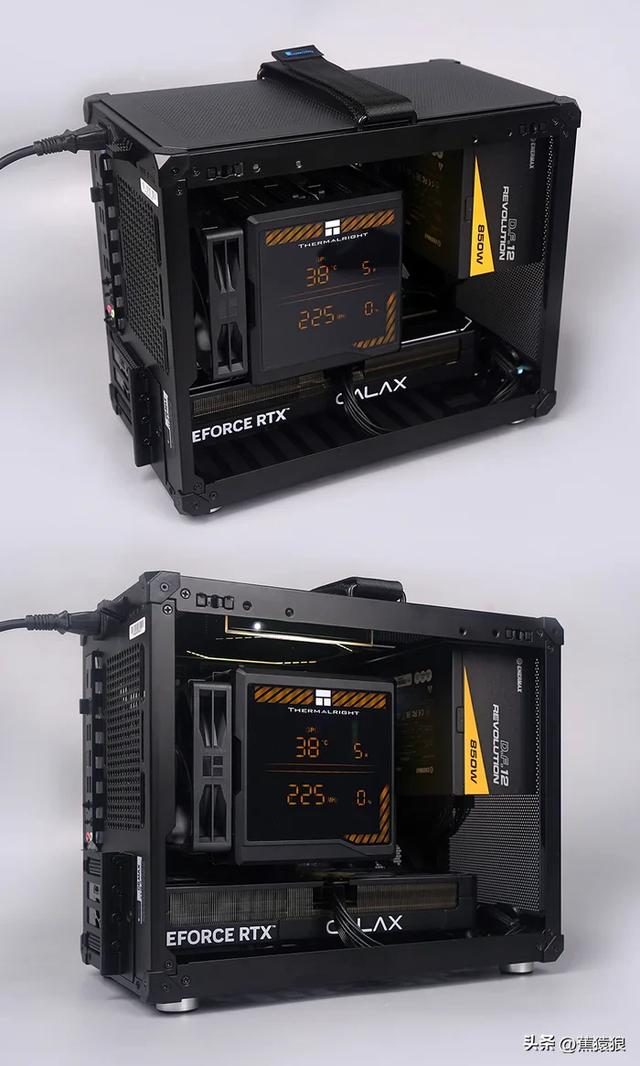

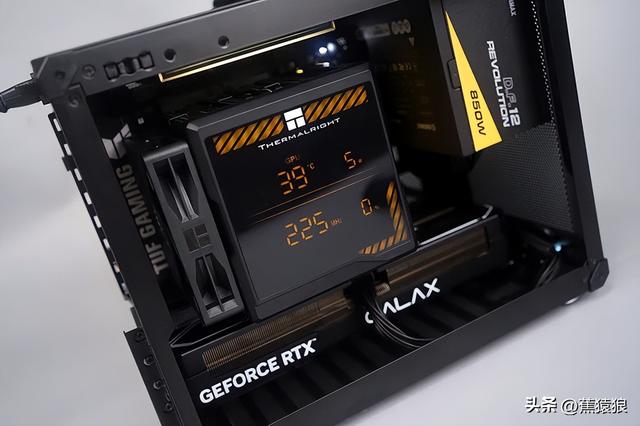

装机采用风冷散热方案，选用的是利民 PA140 Digital BLACK 数显版双塔风冷，匹配机箱的侧透。

可以实时监控电脑运行状态，上头的数字图案还具备 ARGB 颜色调整，这边调整成与外漏电源铭牌相同的橘色。

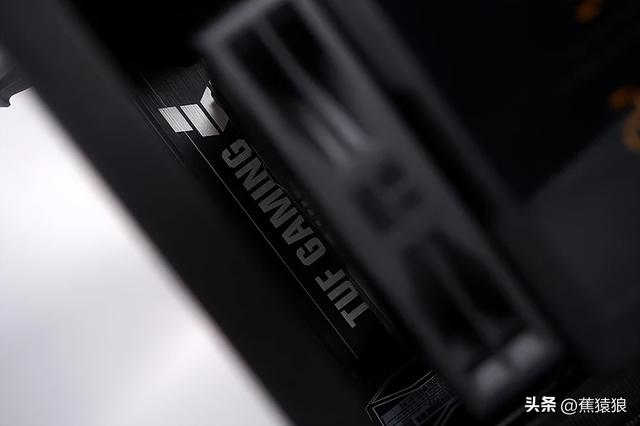

主板选用的是华硕 TUF GAMING B850M-PLUS WIFI 重炮手主板。

主板外观采用硬朗的军事风格设计、主打稳定可靠的规格用料，定位于主流电竞游戏玩家，具有多项电竞功能设计，给到玩家最优的游戏体验。

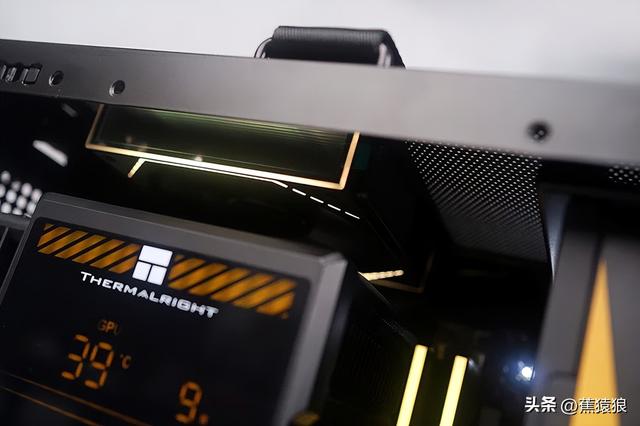

利民 PA140 Digital BLACK 数显版双塔风冷，以经典的 PA140 基础上升级，配备了 ARGB 数显顶盖。

盖板通过 USB 线连接到主板 9 针接口，可同步显示 CPU 温度、功耗、频率、占用率四项核心参数。

沿用 6 热管 + 纯铜底座经典结构，双塔间搭载 140mm 直径 TL-D14C 风扇（ 风量77.8 CFM，静压2.09 mmH₂O ）。

外部升级为 12028 规格的 TL-C12C-X28 V2 风扇（ 转速 1850 RPM，风量 82 CFM，风压 2.1 mmH₂O ），整体解热能力达 275W。

顶部也还安装了一颗利民 TL-M12R-S 12025 风扇排风。

内存选用的是阿斯加特 Asgard 女武神二代黑色款 6000Hz C28 24GB×2 套条。

内存外观看着非常的简约大气，采用 2mm 加厚散热模块确保散热与稳定运行。

规格方面，6000MHz 频率与 C28 低时序组合，非常适合用来搭建 AMD 平台。

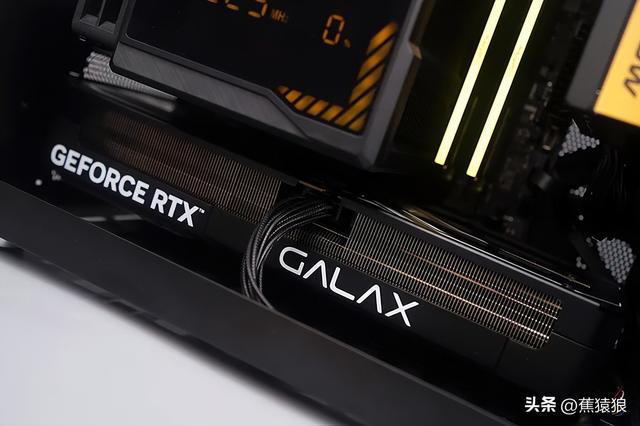

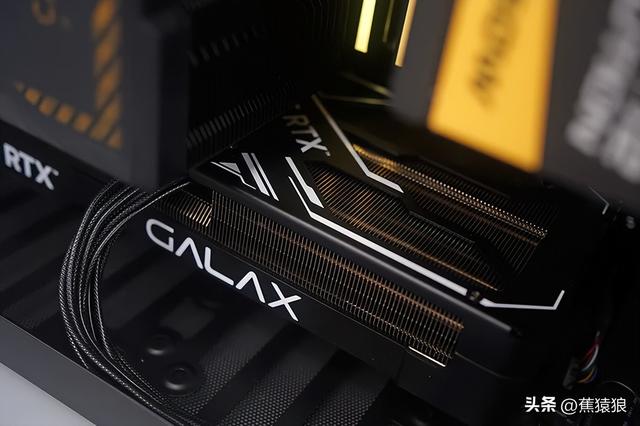

显卡选用的是影驰 GEFORCE RTX 5070 金属大师黑金版 OC。

新一代金属大师给到有两色可选，黑金版为纯黑外观，另还有白金版则为白色外观，均依旧采用了无光设计。

显卡依旧延续了该系列的特点，外观采用了铝合金材质一体压铸成型工艺，并采用全覆盖设计，使得外观显卡更具一体感。

金属表面通体黑色处理，呈现出简约优雅的外观，兼具质感与美感，此外，金属材质还有着散热效能上的加持。

这个新的 β 散热器，尺寸也是比较的友善。

官标不含挡板为 305×120×56mm、含挡板为 316.5×135.1×56mm，长度能够轻松兼容主流机箱，安装起来基本没有问题。

显卡厚度则为两槽半，内置足够的鳍片热管规模，应付 RTX 5070 的发热需求。

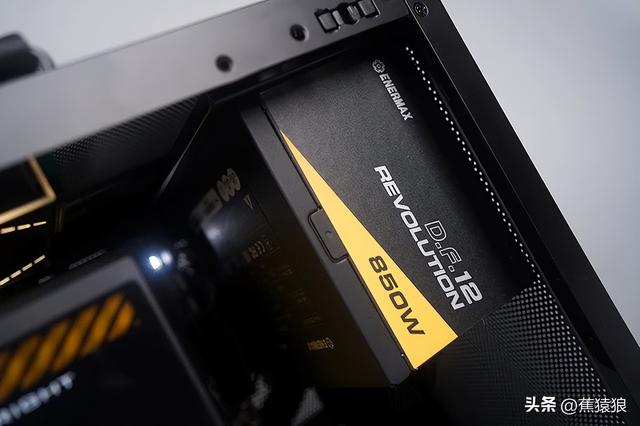

电源选用的是安耐美 REVOLUTION D.F.12 850W 黑色款，一款主打短机身设计的电源，对标常规 ATX 电源的用料规格与使用体验，其尺寸仅为：122×150×86mm。

非常适合C6 MATX 这种前置电源结构的机箱，可以有效的提升装机体验。

标配黑色的压纹包网模组线，质感相当的不错。

材质相比普通模组线也来得更软一些，更好的走线，更加的美观，且给到有配备有线梳，这样基本可以不用考虑后做定制线了。

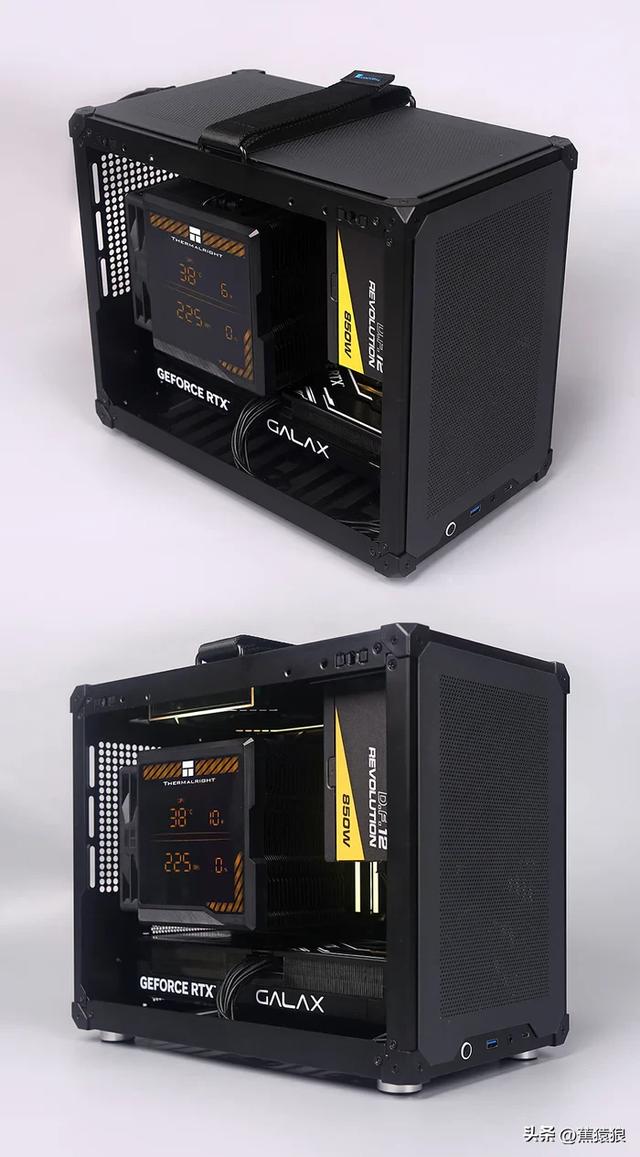

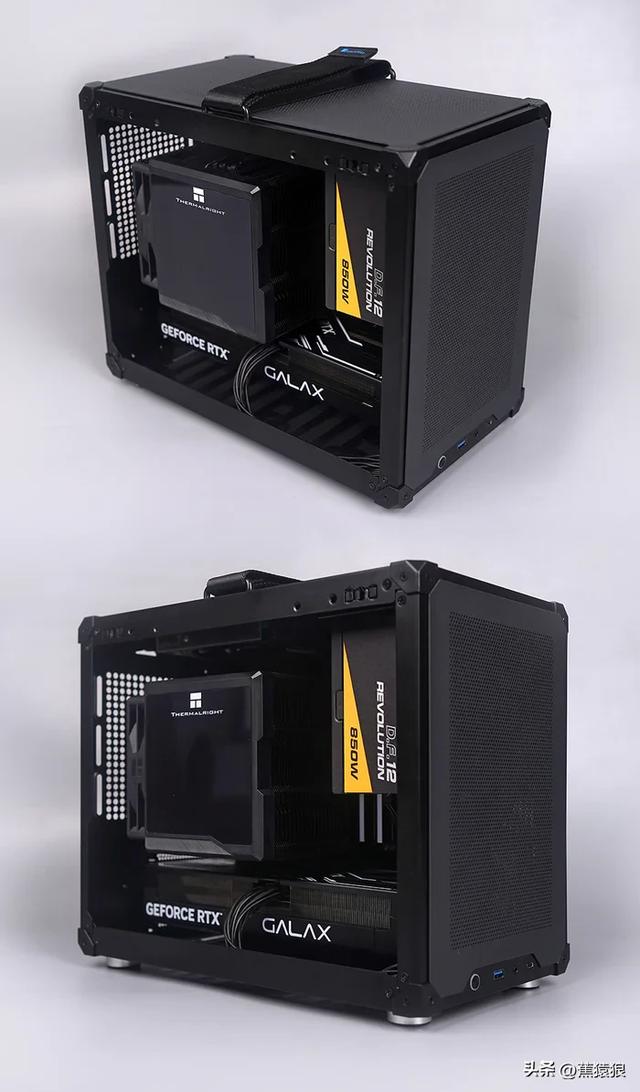

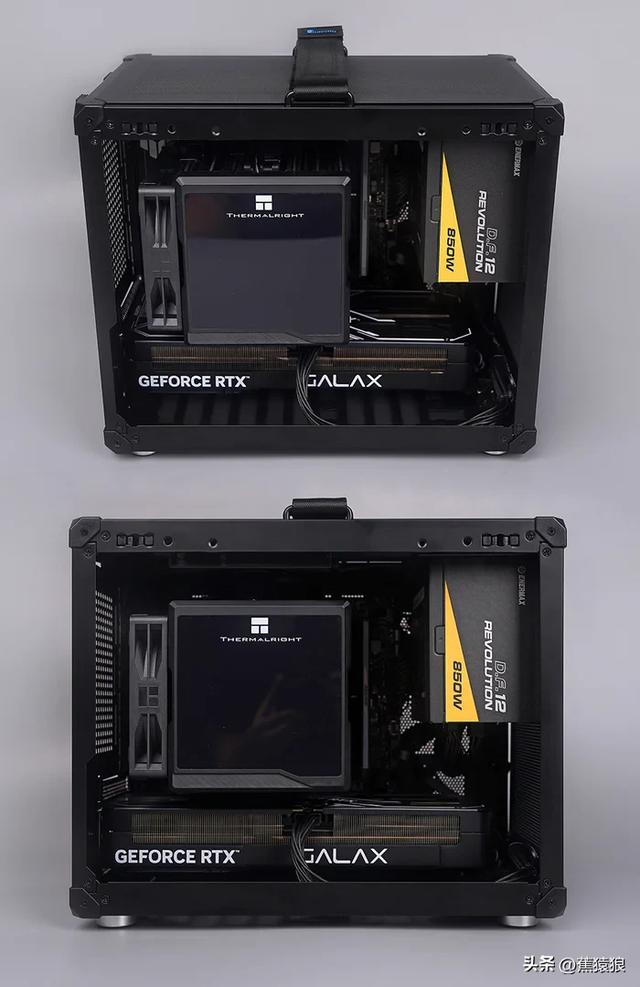

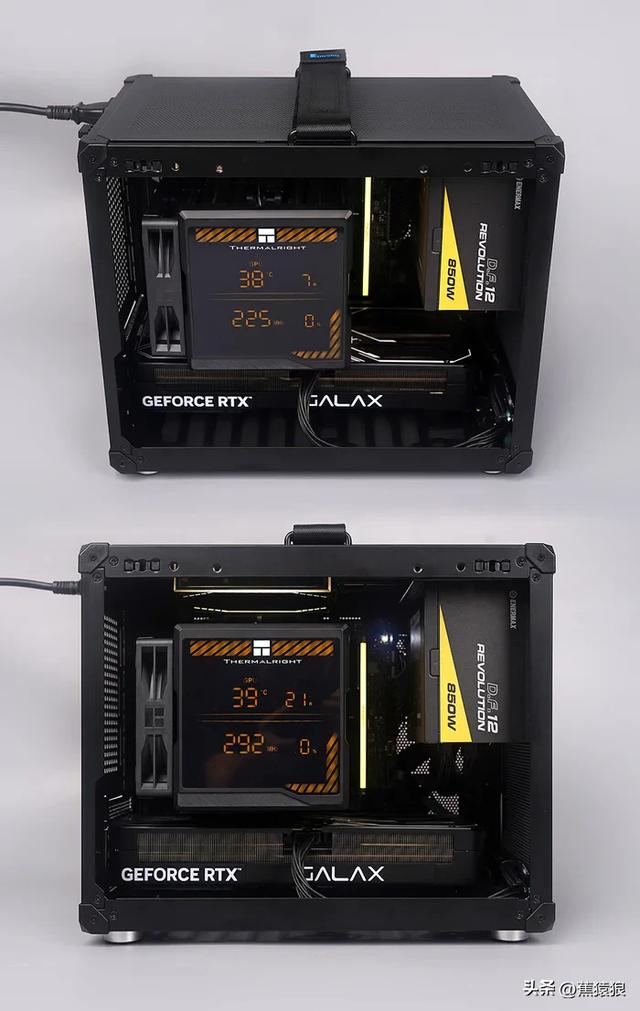

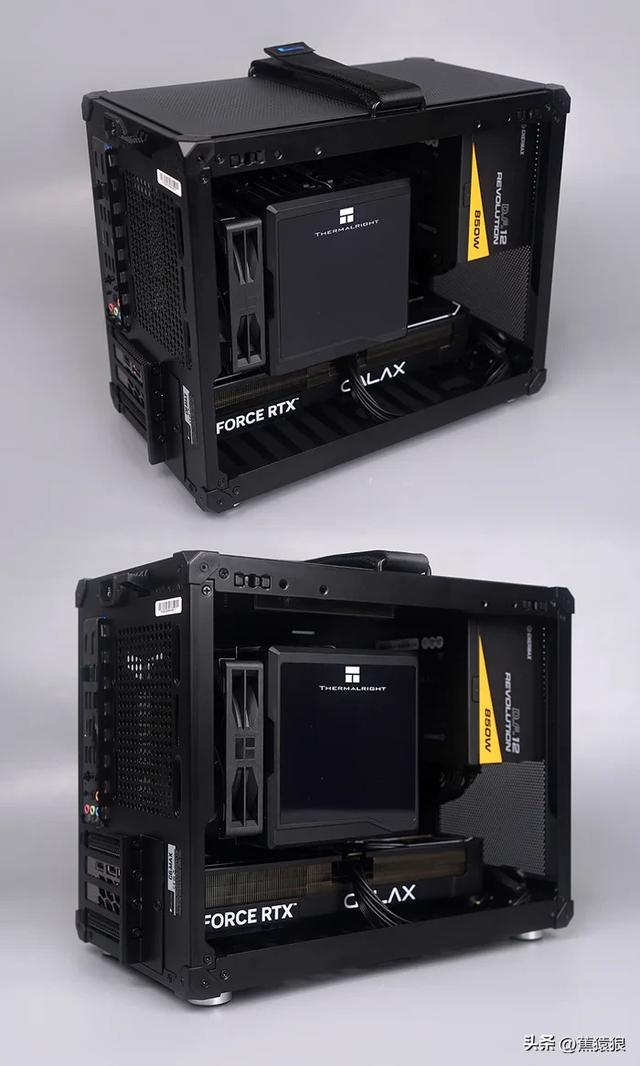

接着关机状态下，主机不同角度的整体效果展示。

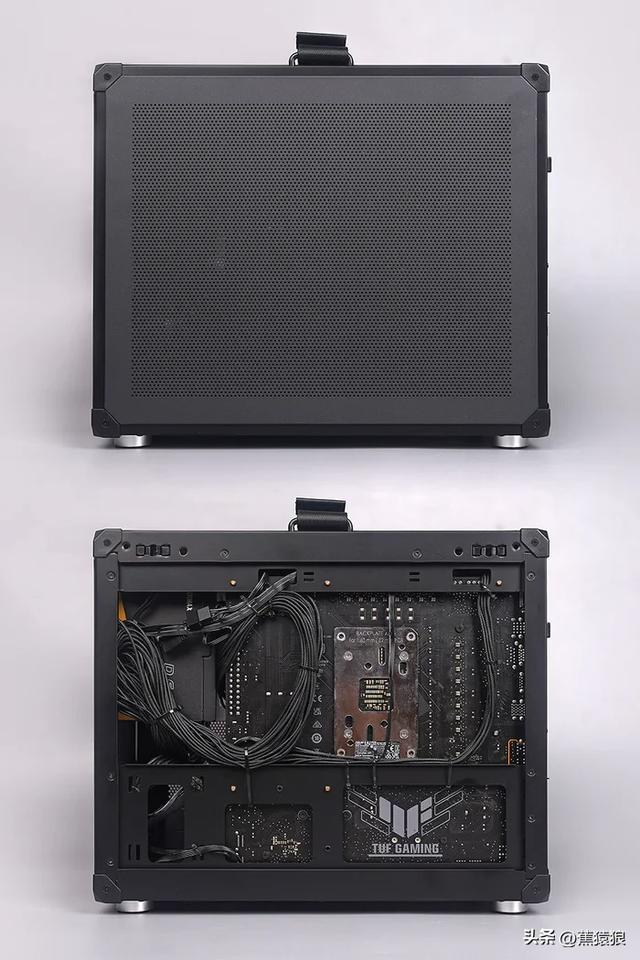

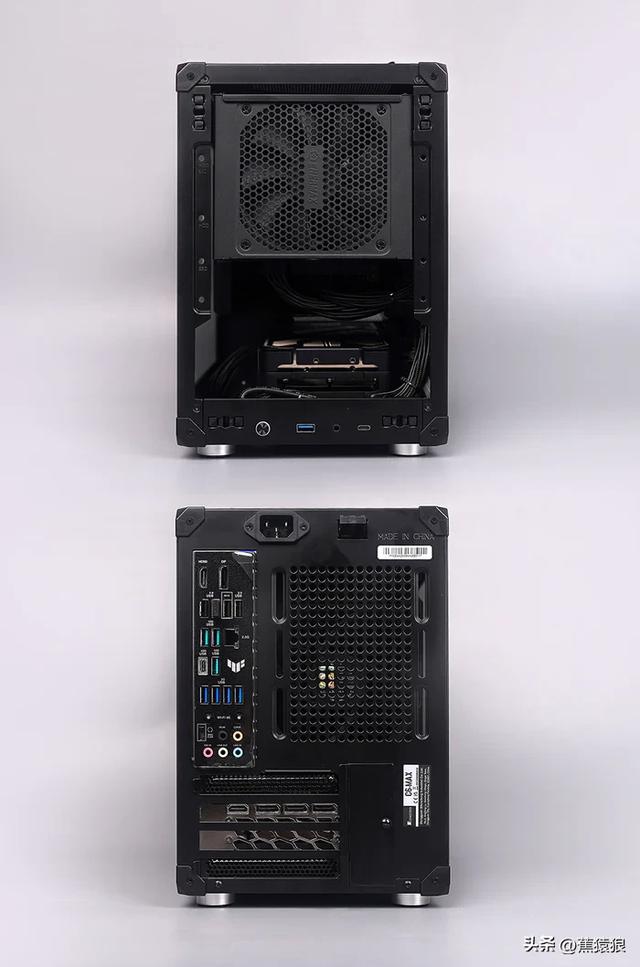

机箱前置内部与背部菊花效果展示。

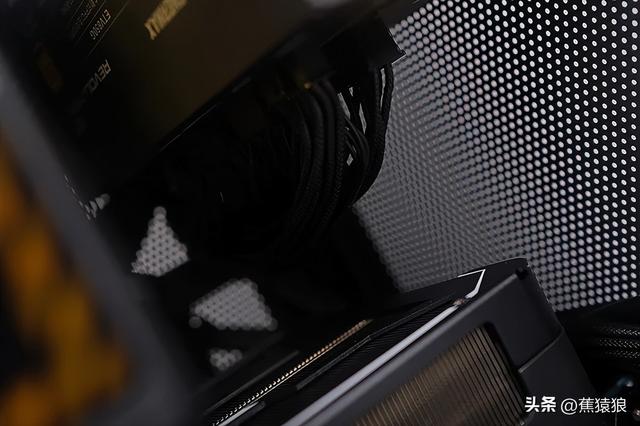

机箱右侧内部走线效果展示，实际也没啥空间，但多少也有点，大家可以参考一下。

「配件介绍」

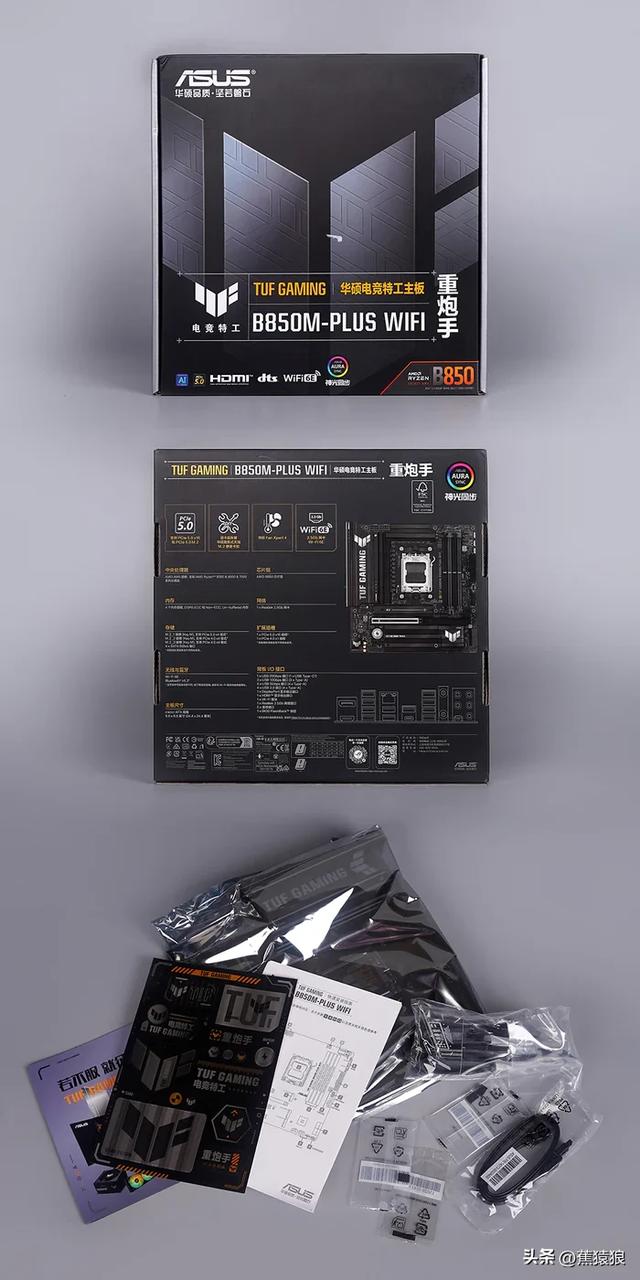

主板选用的是华硕的 TUF GAMING B850M-PLUS WIFI 重炮手，包装延续 TUF 系列的风格设计。

包装正面大大的 TUF 系列标志，搭配纯黑白设计，显得相当冷峻硬朗，包装背面图文展示具体的规格信息。

相关附件包含有宣传卡片、说明书、贴纸、M.2 螺丝垫片、SATA 连接线、WIFI 天线。

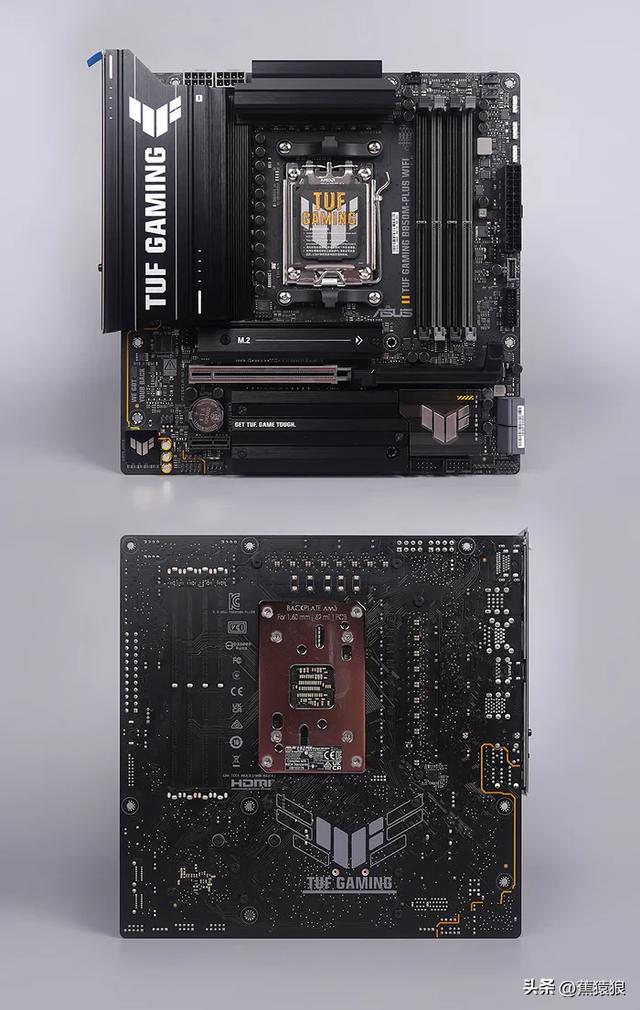

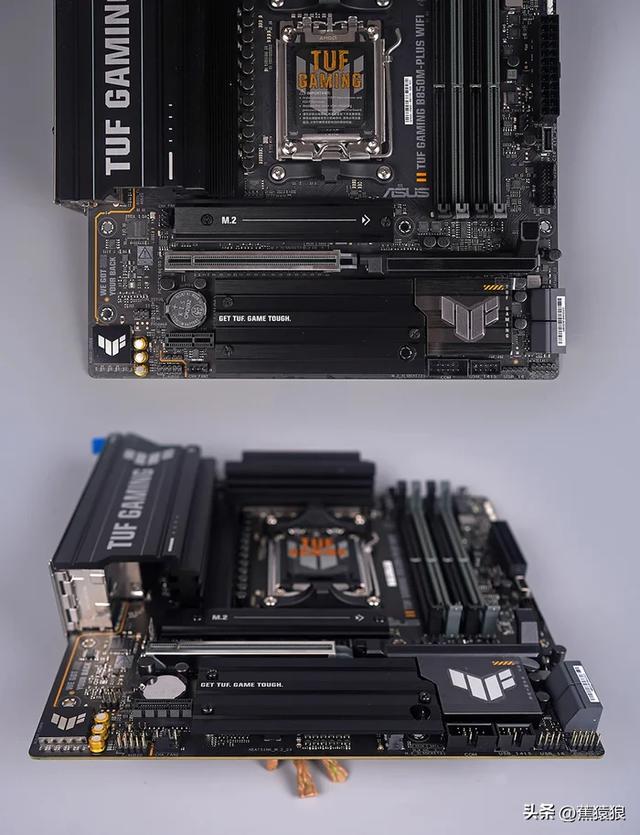

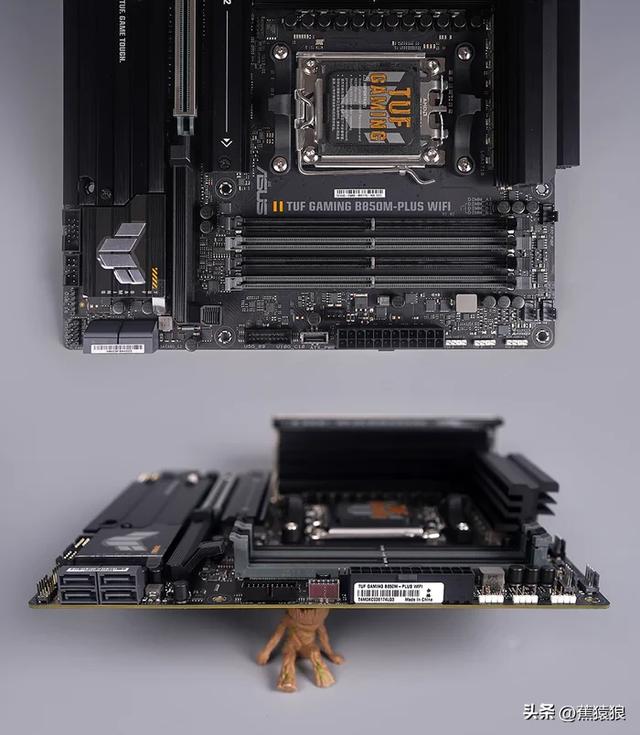

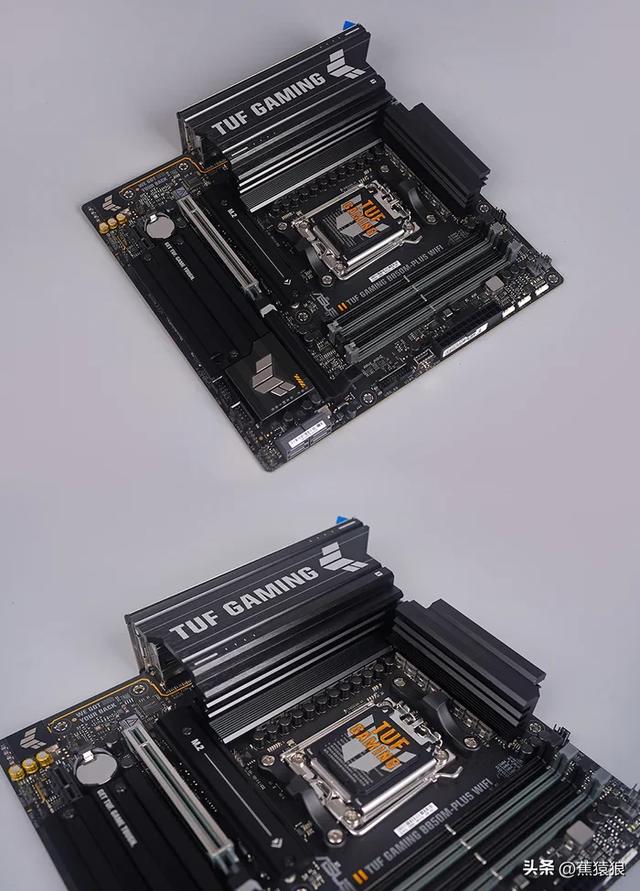

主板采用标准 MATX 版型规格，延续系列的军事元素设计语言，新一代采用全新的样式，相比上代来得更加的硬朗和干练。

黑色 PCB 搭配大面积的黑色金属散热模块，表面银白色标识元素点缀。

定位于中高端用户玩家，6 层 PCB 规格，供电采用 14+2+1 整合型高效解决方案

其中 14 相为核心供电，2 相为 SOC 供电，1 相为 MISC 供电，所有的供电均采用了 80A 的 Dr.MOS。

对应 CPU 供电接口为 8+8（ 正常单插 8PIN 也可以 ) 。

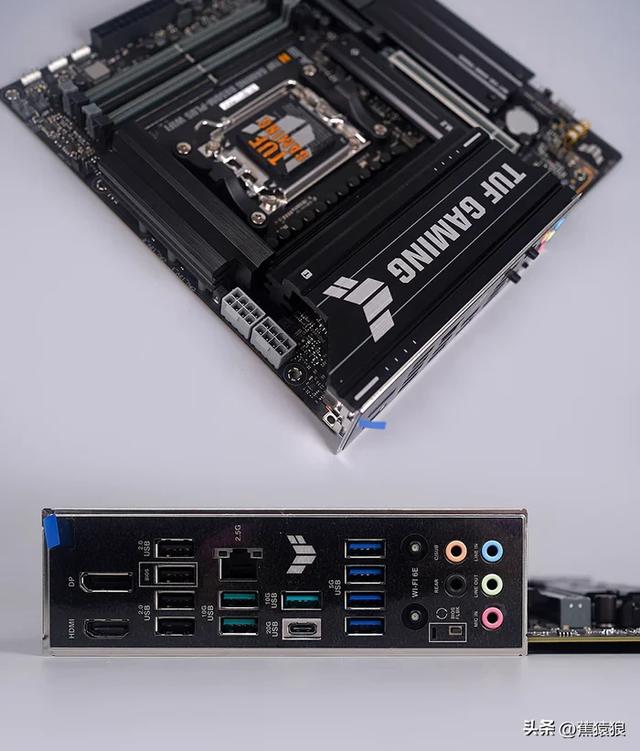

I/O 位置为一体式合金供电散热装甲，完整覆盖核心 DrMOS，确保供电的稳定性。

I/O 接口方面提供了 DP/HDMI ×1、USB 2.0 ×4、USB 3.2 Gen2 10GB ×3、USB 3.2 Gen2×2 20GB ×1、2.5G LAN ×1、USB 3.2 Gen1 ×3、Wi-Fi 无线天线接口、BIOS 一键升级和恢复按钮以及音频输出接口。

主板右上沿三个 4PIN PWM 接口（ AIO PUMP / CPU / CPU OPT ) ，三个 5V ARGB 接口。

四条 DDR5 插槽，支持双通道，单条最大容量 64GB ，插满 256GB，频率最高可超频至 8000MHz+，支持 AMD EXPO 技术。

24PIN 供电接口一侧的机箱 I/O 接口，，USB 3.2 GEN2 Type-C 10GB 接口，USB 3.2 GEN1 接口，四个 SATA 6GB 横插接口。

支持显卡快拆，按压推杆即可轻松拆卸显卡。

下沿的拓展接口：HD 音频接口、4PIN 风扇接口、COM 模块接口， USB 2.0 接口、I/O 跳线等。

PCIe 接口方面：提供了 1 个支持 PCIe 5.0 协议的 PCIe ×16 显卡插槽，外边做了一层金属屏蔽罩，能够起到加固插槽和抗干扰的作用。

下方则是 PCIe 4.0 ×1 扩展插槽。

M.2 接口方面：最上面的插槽为直连 CPU 的 PCIe 5.0 M.2 插槽，下面还有两个 PCIe 4.0 M.2 插槽，则由芯片组提供支持。

均覆盖有金属散热片，可确保 SSD 稳定传输不掉速，安装方式均为便捷的卡扣设计，无需任何工具即可轻松装卸 SSD 设备。

内存选用阿斯加特 Asgard 女武神二代白色款 6000Hz C28 24GB×2 套条。

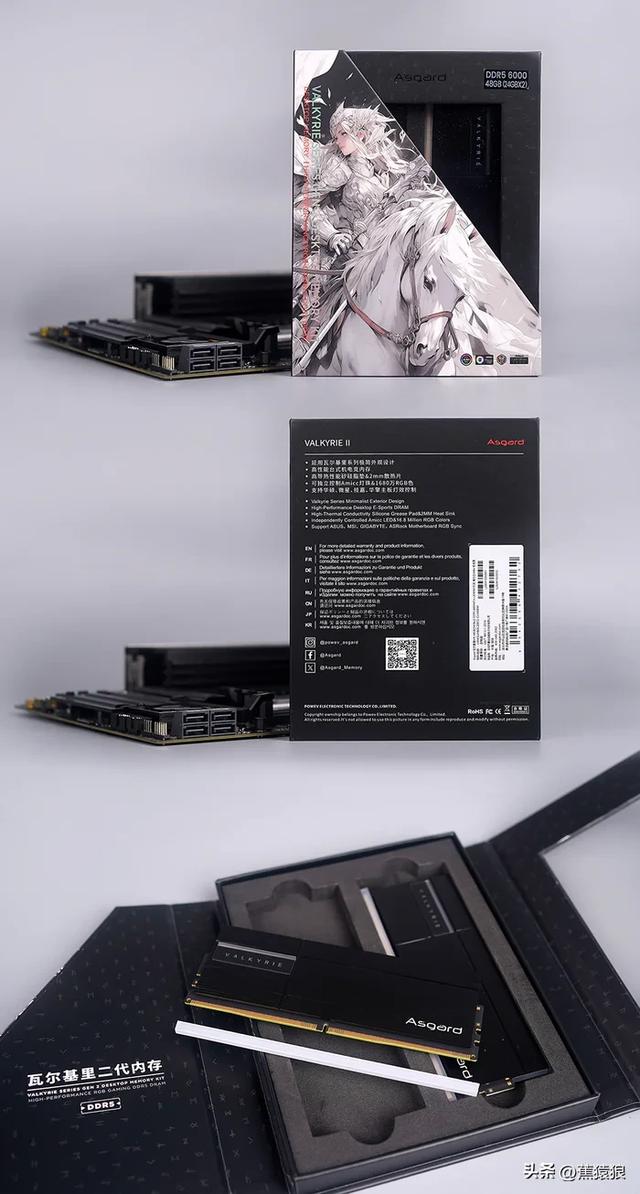

包装采用斜面双层设计，外层女武神的漫画装饰图案与型号，下沿同标注各大主板厂商灯效同步认证，内层透明开窗展示内存本体，一旁规格贴标。

包装背面带有中英文介绍内存的设计的出处与特征，多国语言的保修说明，出厂贴标，示意型号等信息。

里头内存采用黑色海绵包裹保护，内存出厂预装有金手指保护套。

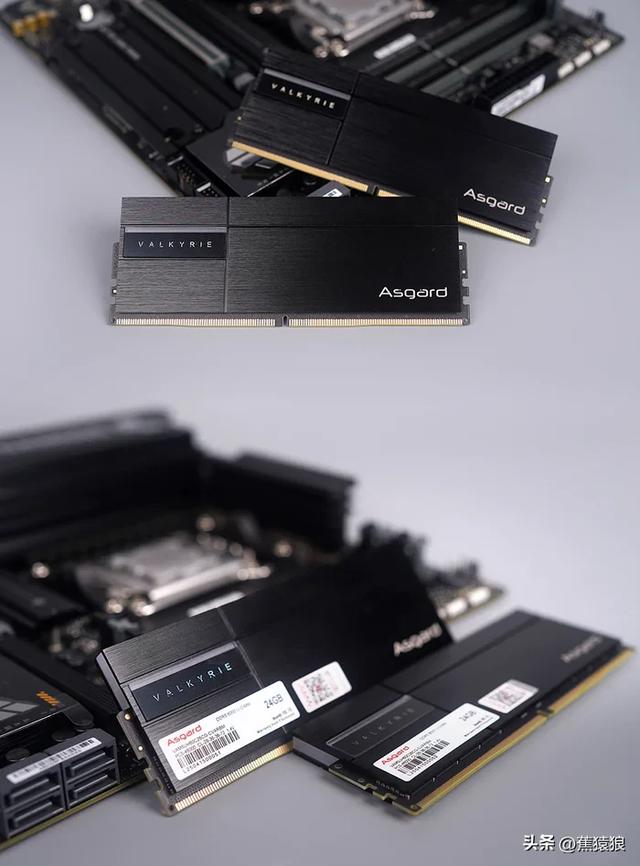

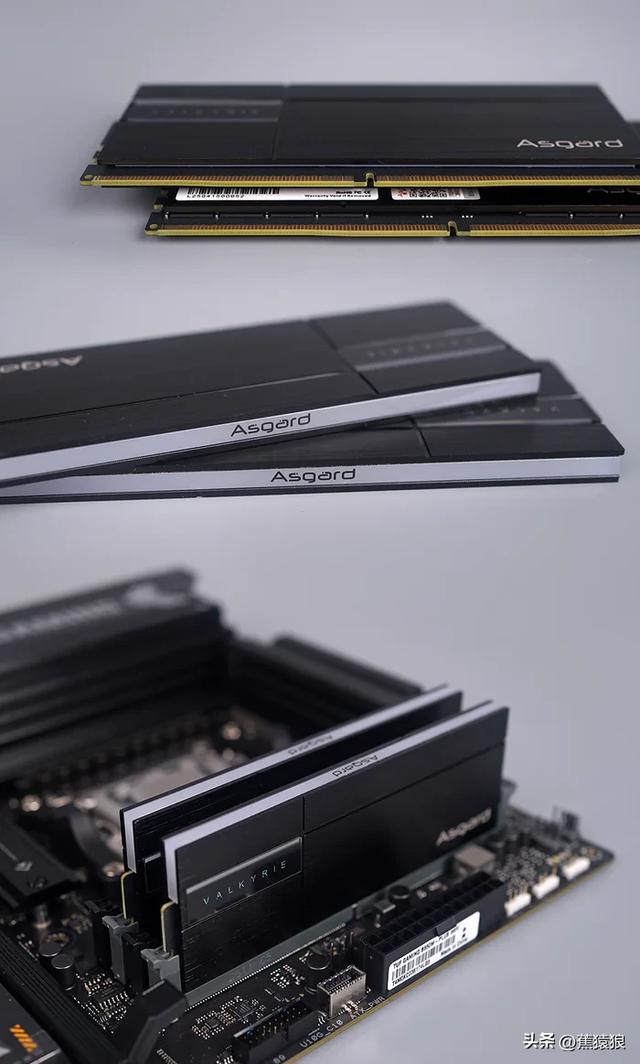

内存采用简约美学设计，表面拉丝工艺处理，呈现出典雅的质感。

两侧型号标识与品牌 Logo 装饰。

内侧带有规格贴标：6000MHz 频率、时序 C28-36-36-72、电压 1.4v、单条容量 24GB。

内存采用 2mm 加厚散热模块，确保高效散热与稳定运行。

十层 PCB 板采用层叠设计，优化电路布线，缩短信号传输距离，带来更高效的性能表现和出色的超频潜力。

灯光部分，配备了 8 个独立灯光控制区域，支持各大主板厂商的 ARGB 灯光同步。

其动态 ARGB 色彩灯效表现不错，色彩绚丽且亮度饱满。

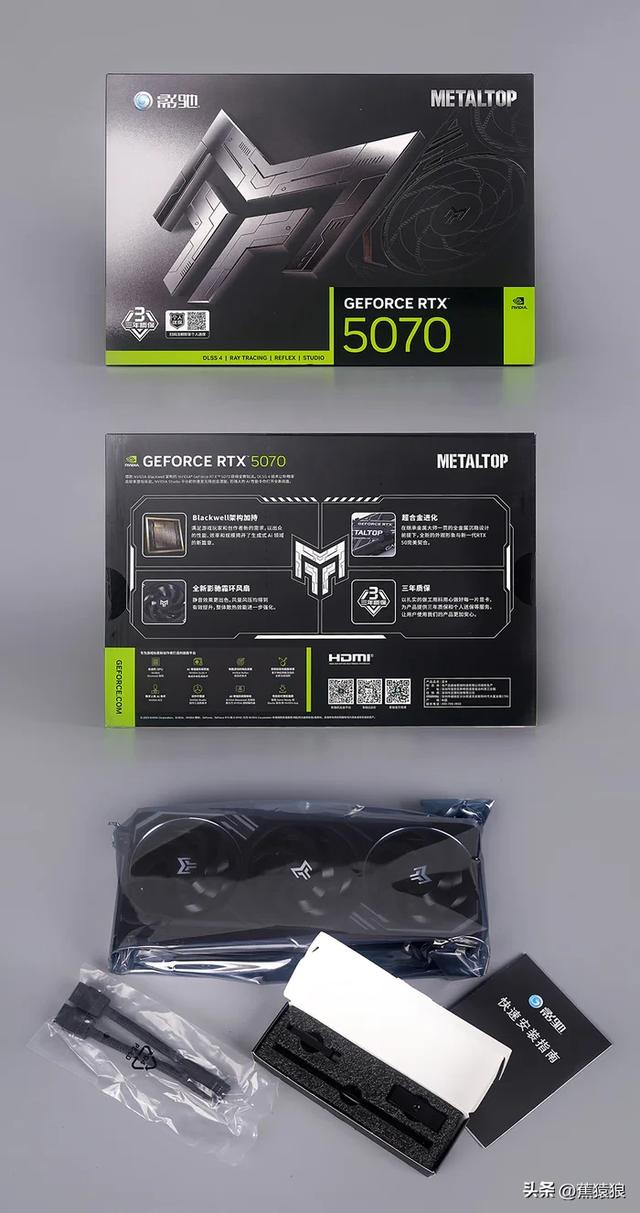

影驰 GEFORCE RTX 5070 金属大师黑金版 OC，包装设计延续了该系列的设计风格，正面为金属大师立体标识与显卡结构图案。

上沿影驰与 METALTOP 系列标识，下沿标注了三年质保与支持个人送保的标签，还有 NV GEFORCE RTX 5070 统一的型号图标。

包装背面图文罗列显卡的卖点与支持及各种信息。

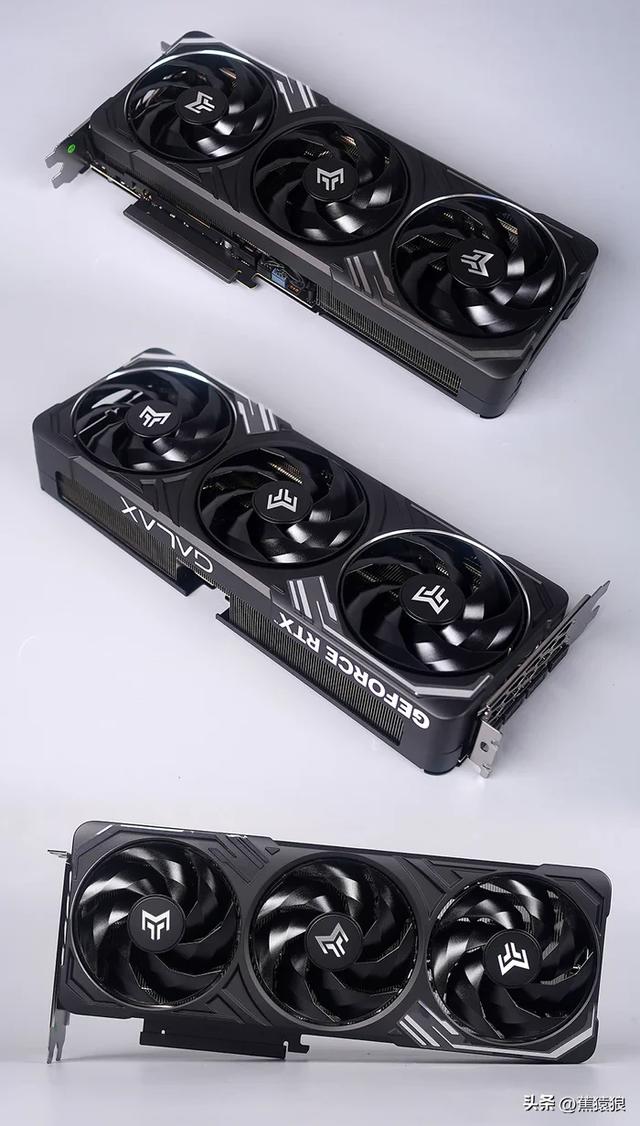

显卡依旧延续了该系列的特点，外观采用了铝合金材质一体压铸成型工艺。

金属表面纯黑处理，呈现出简约优雅的外观，兼具质感与美感，此外，金属材质还有着散热效能上的加持。

搭载全新 90mm 霜环风扇，采用了三折样式的 11 片大扇叶与环形链结构设计，具备有更好的扇叶整体强度，也有着更好的视觉观感与散热性能，且支持智能启停功能。

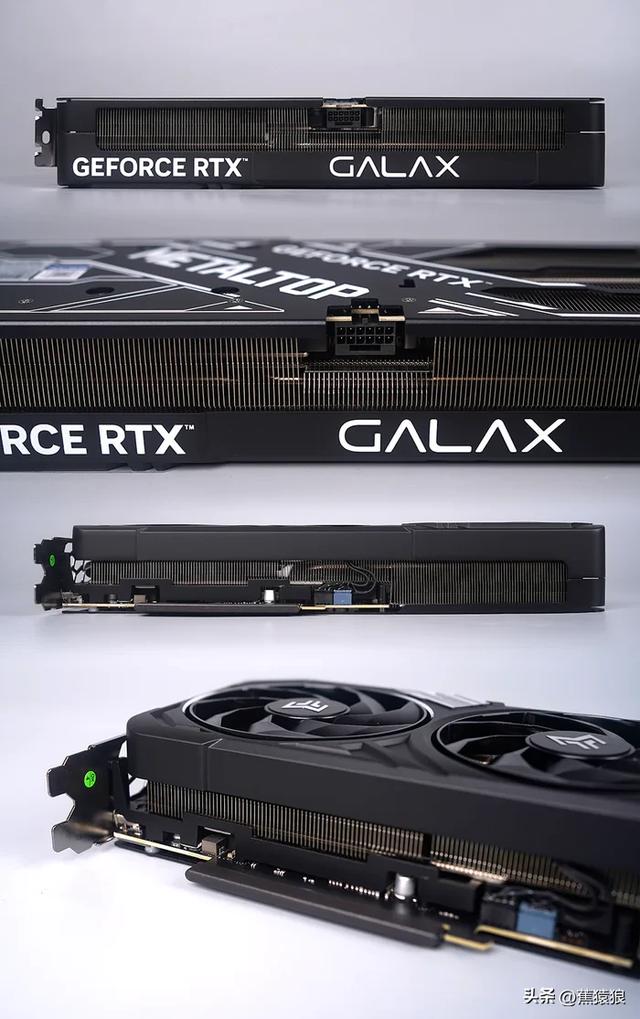

显卡侧面，左边 NV 强制 GEFORCE RTX 英文， 右边则为影驰 GALAX LOGO。

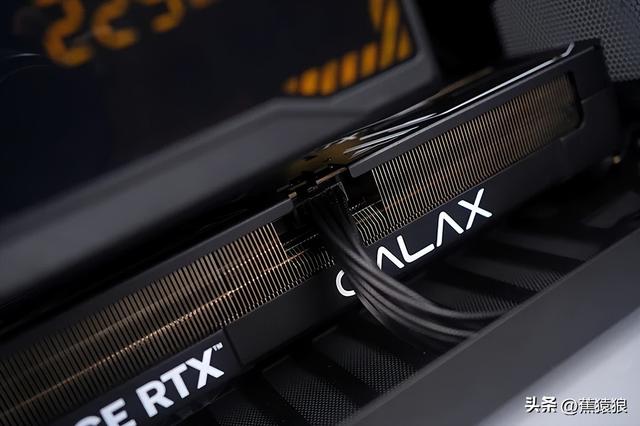

显卡的供电接口为反扣的 12V-2x6，采用 ATX 3.1/PCIE 5.0 供电规范，单接口供电能力可达 450W。

此外，接口位置的轮毂做了凹陷处理，易于保持供电线的弧度，确保 12V-2×6 供电的安全稳定，且内收看着貌似也会更加的美观。

显卡两侧均为采用大面积的鳍片外露，增强散热效率，显卡风扇的插头设计在底部，这样正侧面看着会比较的清爽。

这个新的 β 散热器，尺寸也是比较的友善。

官标不含挡板为 305×120×56mm、含挡板为 316.5×135.1×56mm，长度能够轻松兼容主流机箱，安装起来基本没有问题。

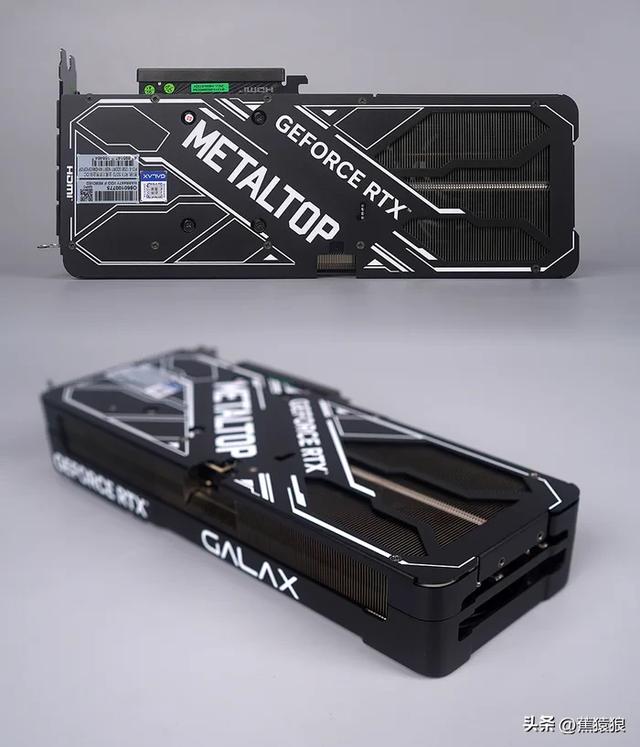

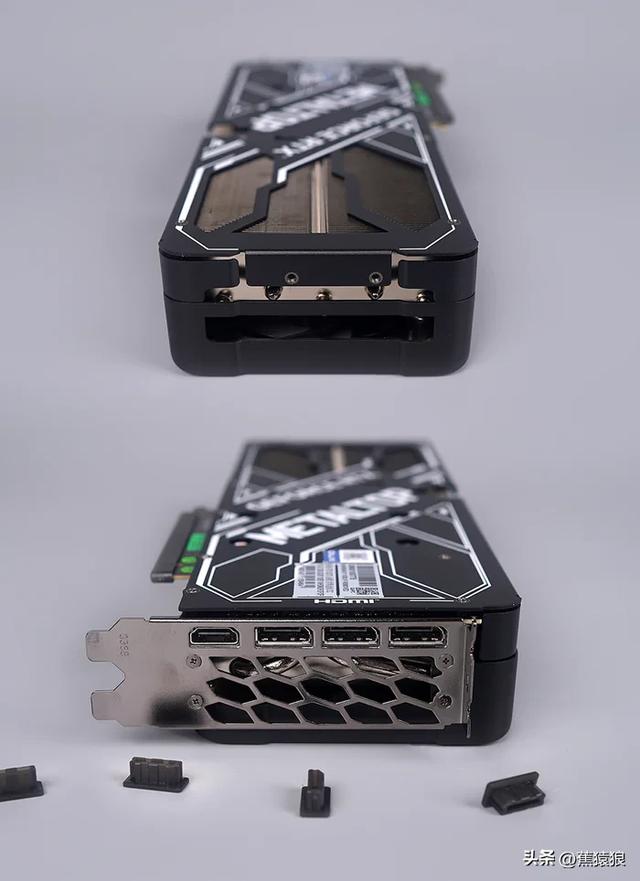

金属背板表面机甲线条与相关文字标识修饰，采用喜闻乐见的大面积的镂空设计，通过贯穿式的风流，强化显卡的散热效能。

散热器的上盖与背板均采用了包裹覆盖设计，使得外观显卡更具一体感。

显卡厚度为两槽半，内置足够的鳍片热管规模，并配有金属压铸中框，辅助供电散热并增加显卡 PCB 强度。

内置 5× Φ6mm 镀镍复合热管，延伸至显卡末端贯穿通风区域。

镀镍铜底面积非常的足，并覆盖了所有的显存，供电 MOSFET 由中框覆盖，整体用料规格，足以应付 RTX 5070 的发热需求。

输出接口方面，提供了三个 DP2.1 和 1 个 HDMI 2.1 接口。

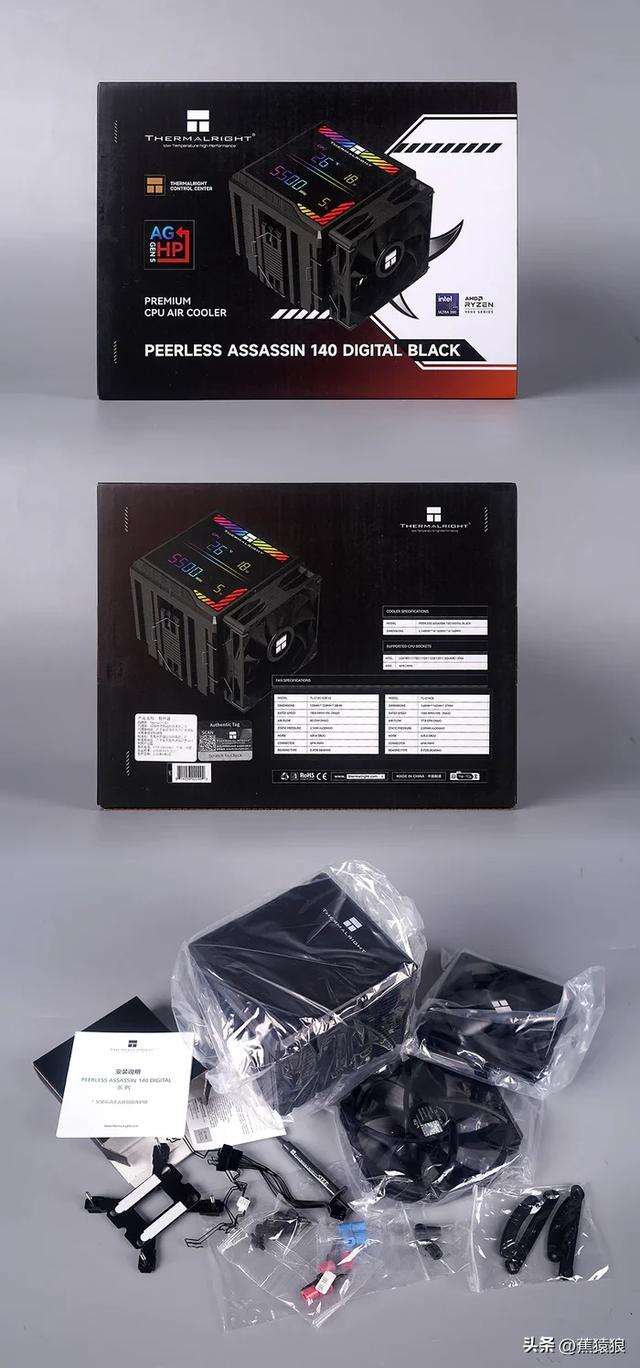

散热选用的是利民 PA140 Digital BLACK 数显版双塔风冷，包装盒采用黑白配简约风格设计，看着很专业的样子，印刷有散热的本体外观展示。

内附带扣具均为金属材质打造，可支持安装 AMD4/5 及 INTEL 115X/1200/1700，附带有一管 TF7 的散热硅脂和一分二的风扇连接线。

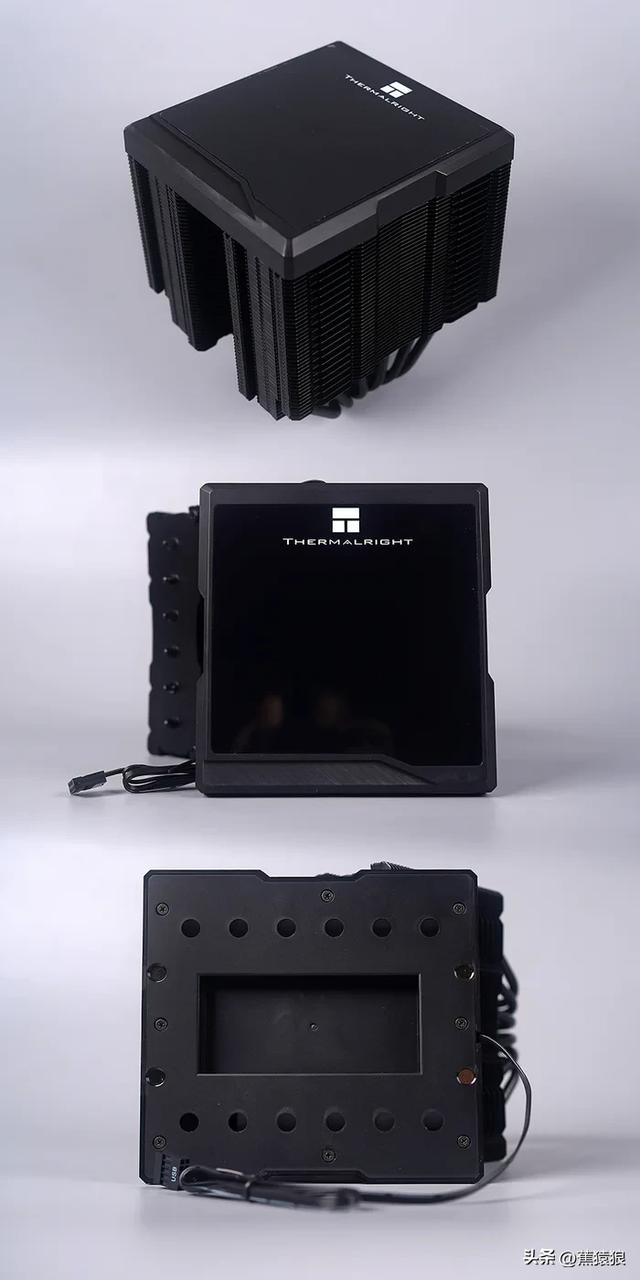

散热器外观，顶部镜面亮黑色的数显顶盖（ 出厂带膜 ），可以给到玩家直观的系统监控和一体简约好看的外观。

盖板采用磁吸式设计，拆装十分的方便快捷，通过 USB 线连接到主板 9 针接口，可同步显示 CPU 温度、功耗、频率、占用率四项核心参数。

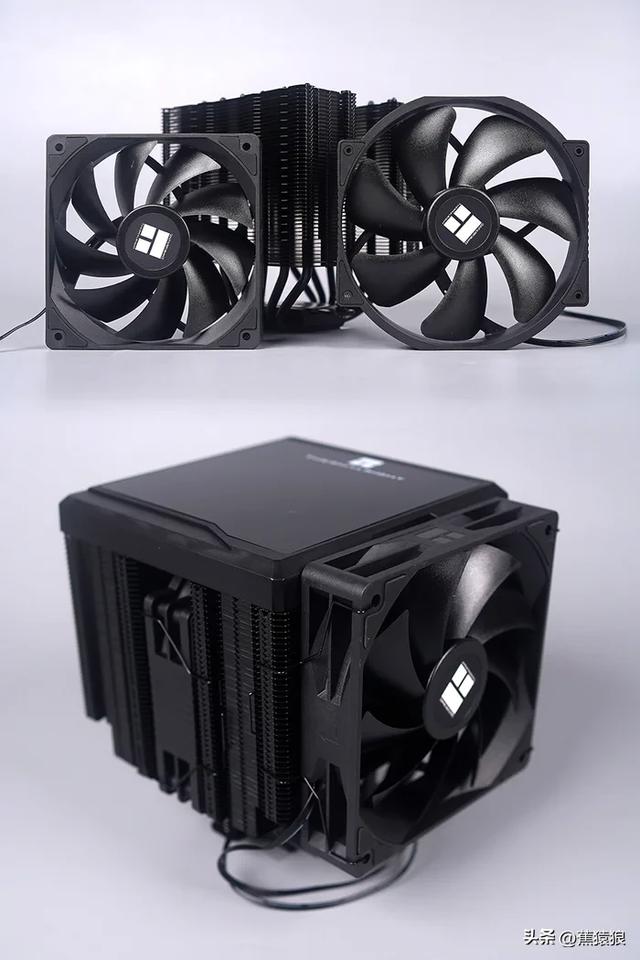

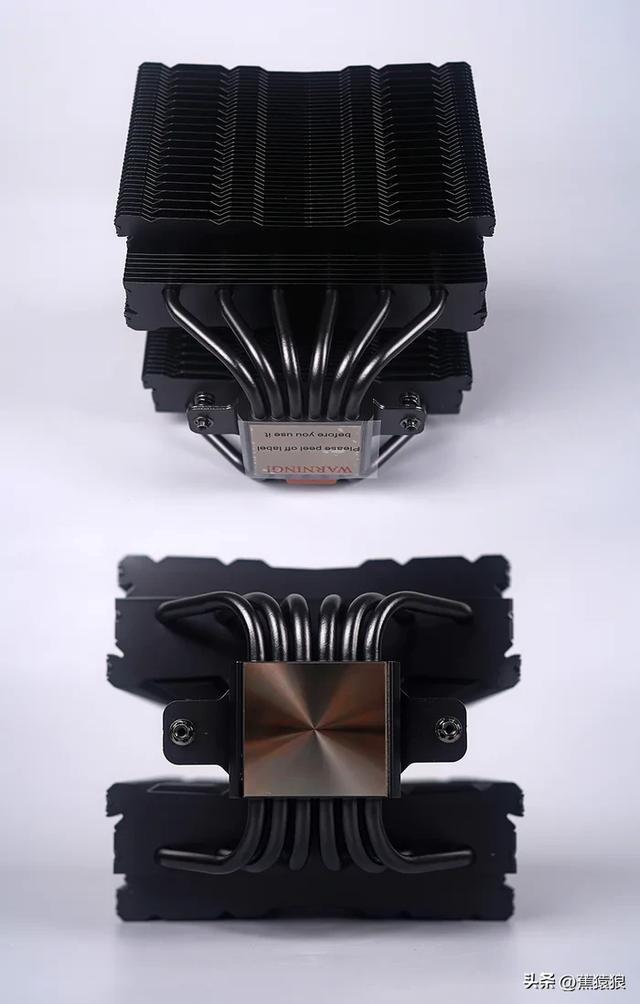

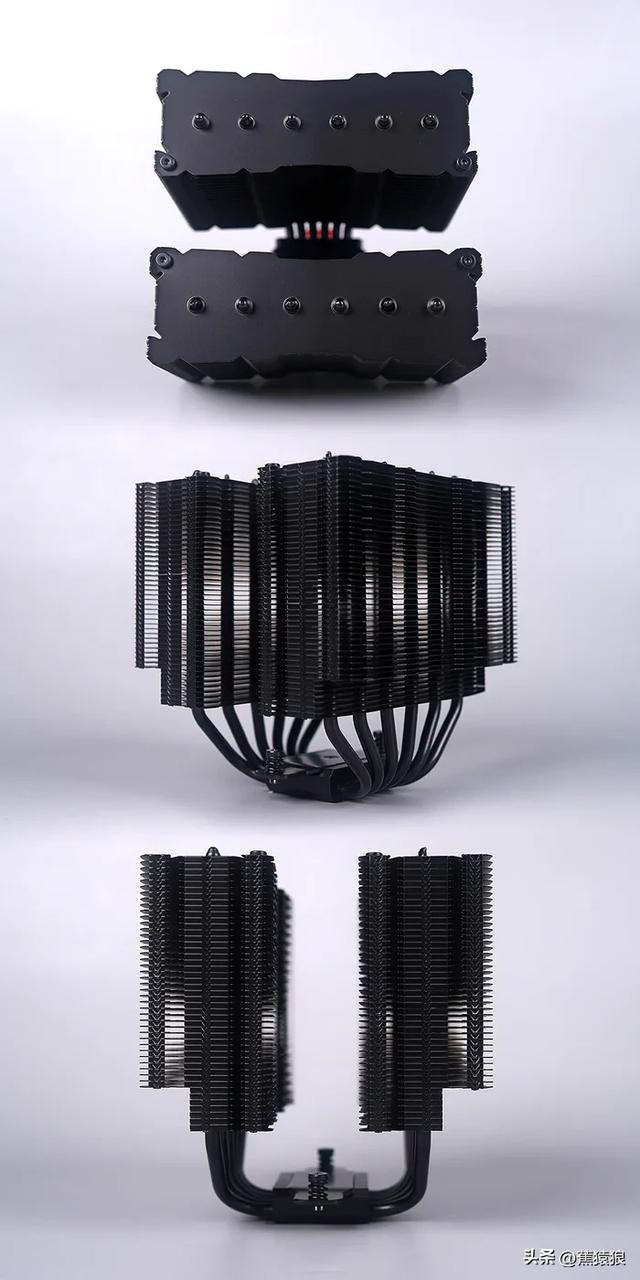

散热采用双塔结构设计，主体尺寸 140×160×165mm（ 宽长高 ）。

鳍片之间紧致工整，整体黑色涂层处理，左右两侧做了内收避让设计，兼容高条内存安装。

采用了 6 AGHP GEN5 逆重力热管 + 精工回流焊焊接微雕铜底。

双塔间搭载 140mm 直径 TL-D14C 风扇（ 风量77.8 CFM，静压2.09 mmH₂O ）。

外部升级为 12028 规格的 TL-C12C-X28 V2 风扇（ 转速 1850 RPM，风量 82 CFM，风压 2.1 mmH₂O ），官标整体解热能力达 275W。

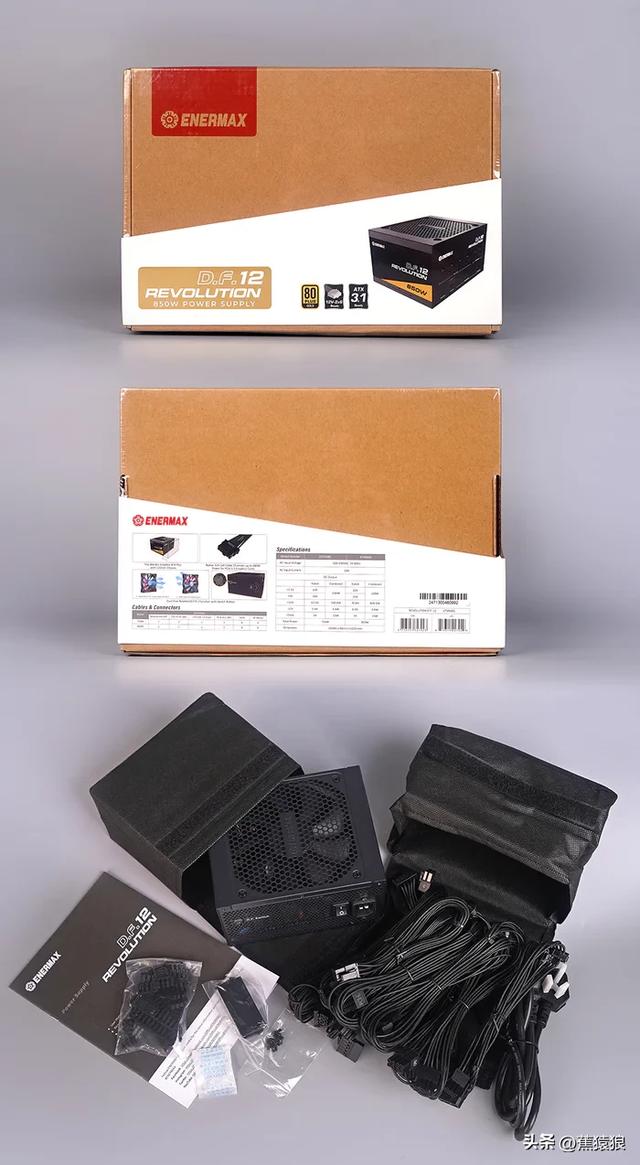

电源选用的是安耐美 REVOLUTION D.F.12 850W，

产品采用了牛皮纸包装，并配有白色彩印的纸套装饰，纸套上展示了电源本体、规格图标、型号、规格等信息。

里头电源和模组线均配有白色无纺布袋收纳，标配黑色的压纹包网模组线，质感相当的不错，材质相比普通模组线也来得更软一些，更好的走线，更加的美观，且给到有配备有线梳，这样基本可以不用考虑后做定制线了。

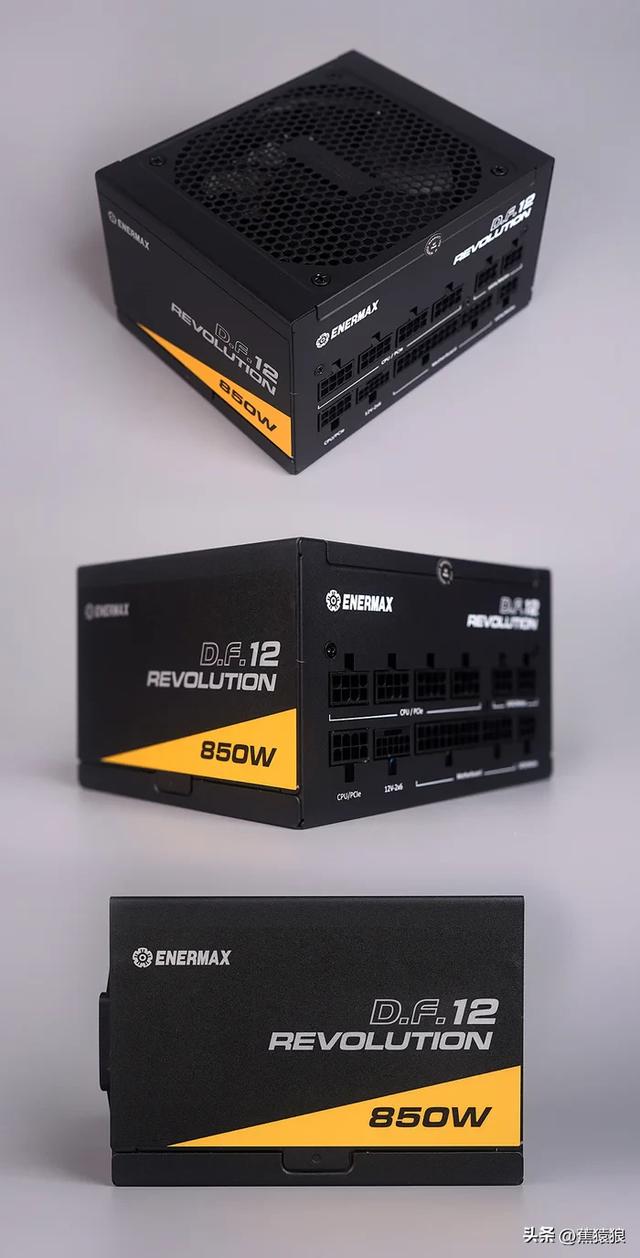

安耐美 REVOLUTION D.F.12 850W 主打短机身设计的电源，对标常规 ATX 电源的用料规格与使用体验。

其尺寸仅为：122×150×86mm，可以说是当下市面上最短的 ATX 电源之一。

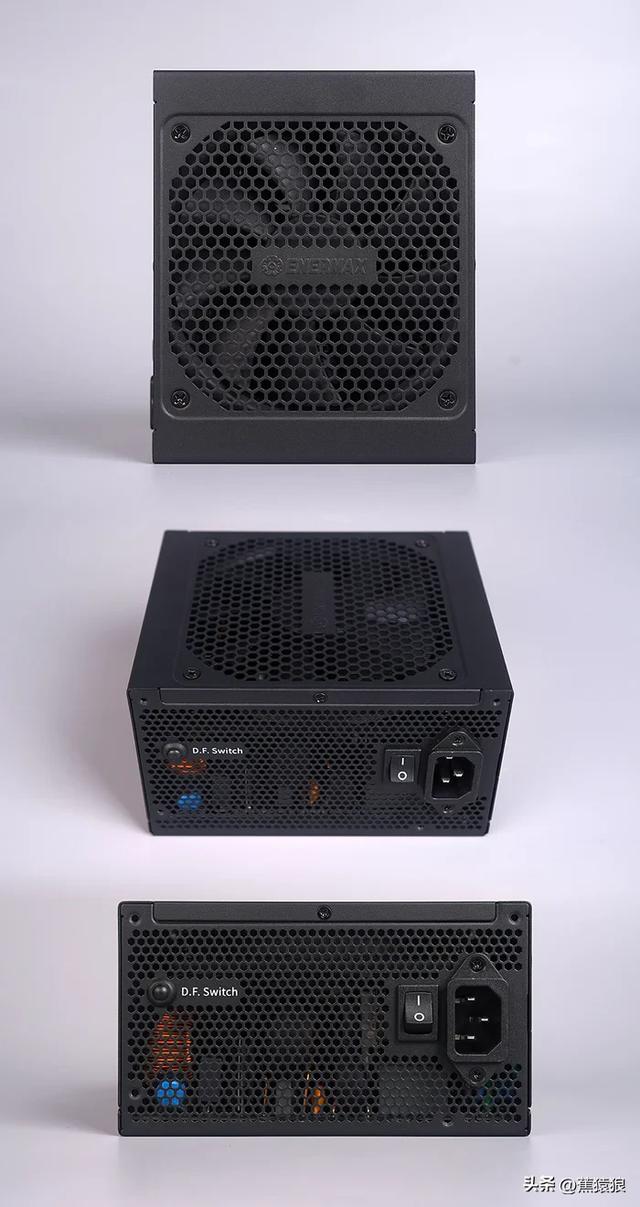

电源配备了一颗 115mm 的大尺寸双滚珠风扇，提供更长久、稳定和耐用的使用保障。搭载的 ECO 智能温控系统，通过智能节能技术，实现温度感测和负载控制双重智能散热机制，在节能的同时，更加精准地为电源散热。

此外，电源还给到了一个非常有意思的设计，第二代逆转弹尘技术，开机后风扇会自动反向旋转 15 秒，清理风扇与电源内部的灰尘。

用户也可以通过电源尾部上的 D.F.Switch 按钮，手动开启你转除尘功能，有效提升电源内部的卫生状况，增加使用寿命。

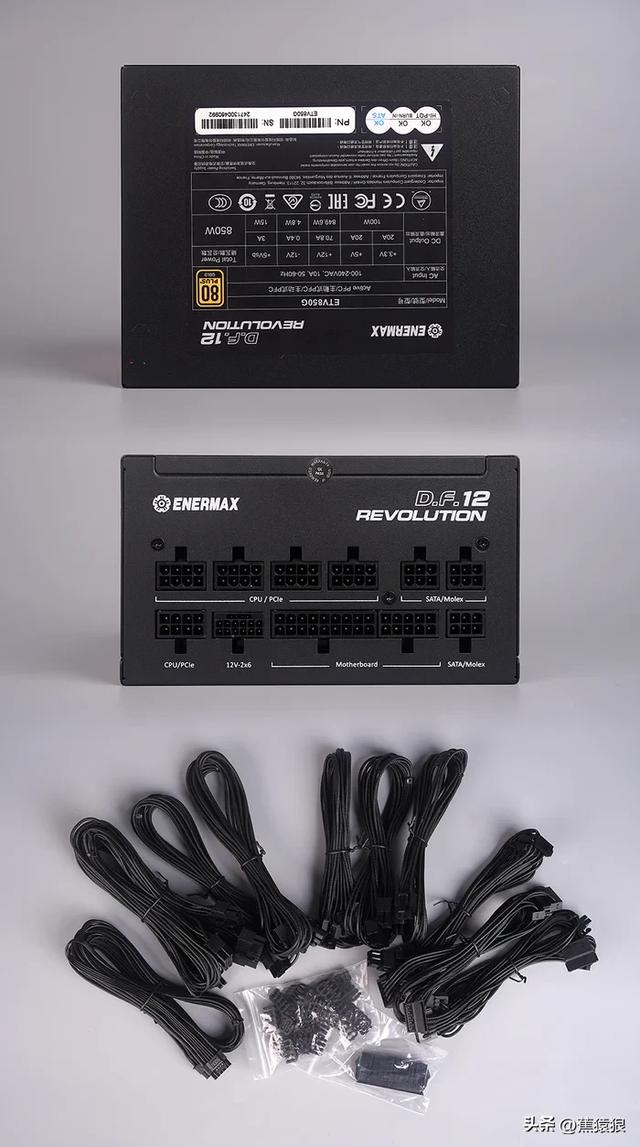

电源详细参数贴标了，安耐美 REVOLUTION D.F.12 850W 采用主动式 PFC + 全桥 LLC 谐振 + 同步整流 +DC-DC 结构，全日系高品质电容，保证电源稳定性和耐用性。电源的额定功率是 850W，其中 +12V 电路的输出电流为 70.8A ，可以实现单路 849.6W 的输出功率。

接口方面，两组 8pin CPU 供电线和 3 组 8pin PCIe 供电线为通用接口设计，具备最新的 PCIe 5.1 标准 12V2x6 显卡接口，新接口可以提供最高 55A 的连续输出电流，单接口最大功率 600W，供电温度更低，对显卡的安全性更高。

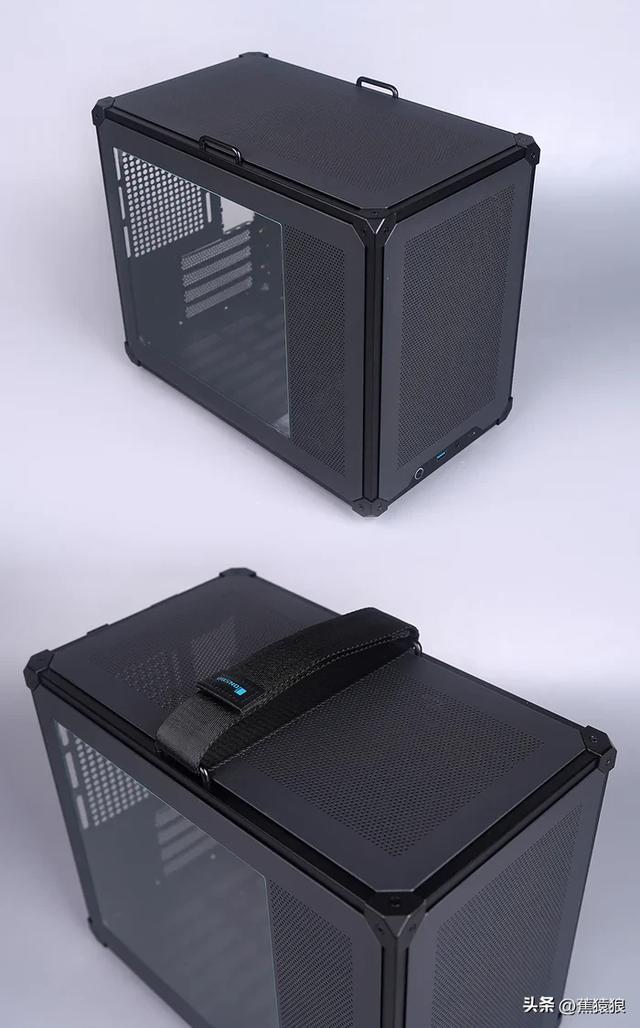

最后看看乔思伯 C6 MATX 机箱，采用紧凑 MATX 机身设计，前置电源安装结构。

外观设计亮点在于四角独特的金属加固件，使其有点形似旅行箱的既视感，且顶部还配有可拆卸编织提手设计，赋予其便携性。

面板采用了大面积细密的散热开孔，也还有着极简的工业美感，更是确保其有着足够的进出风散热规模。

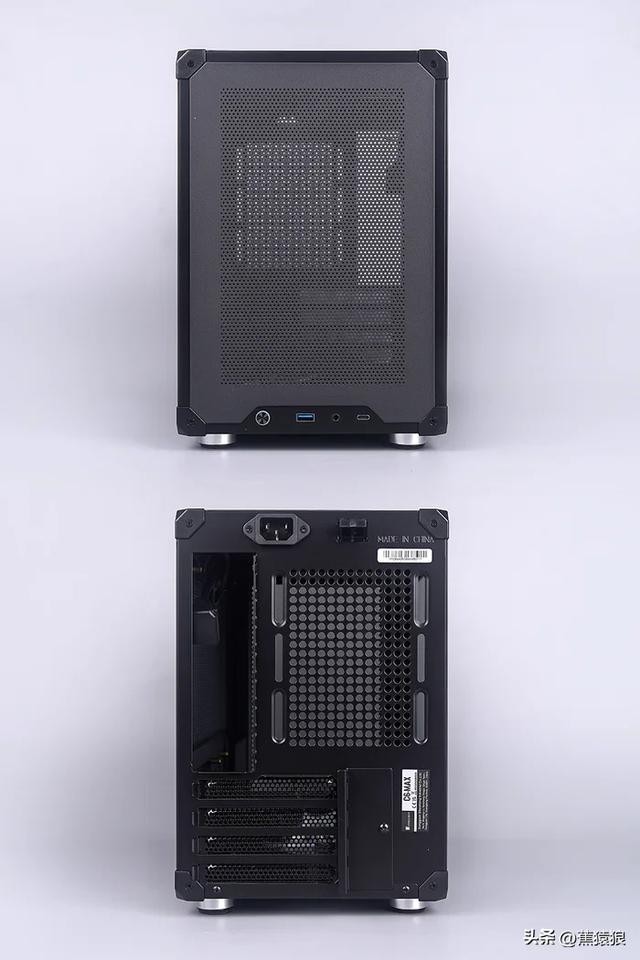

I/O 位于前置下沿，给到有一个开机按键（居中带电源及硬盘指示灯）、一个 USB 3.0 接口、一个音频输出输入、一个 Type-C 接口。

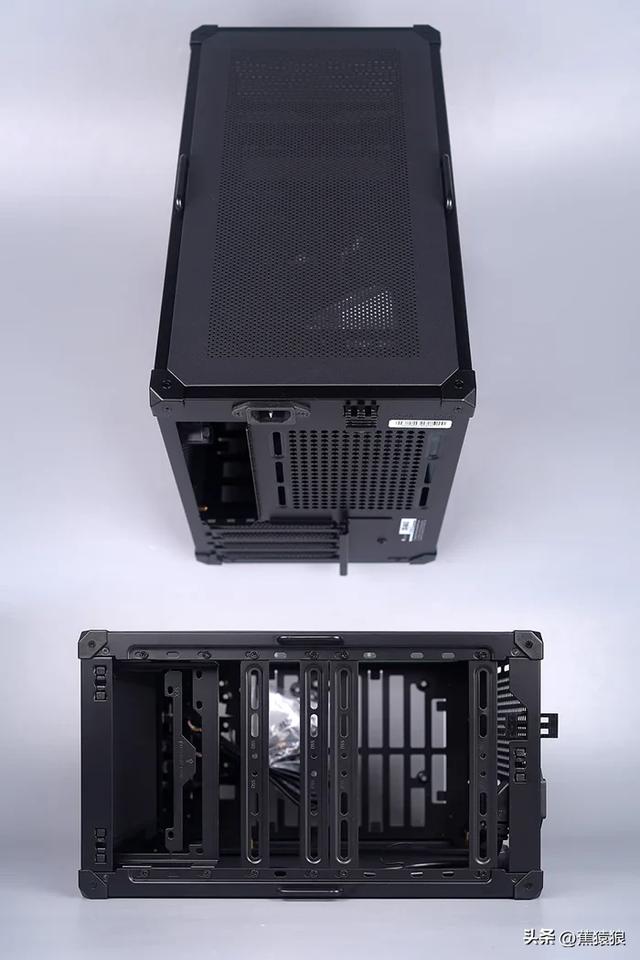

机箱尾部上沿支持安装一个 120 风扇排风，采用 MATX 机箱标准 4 个 PCI 安装位，挡板均做了开孔处理。

机箱背面配有一个开关，按下即可开启顶部面板。

顶部内采用模块支架设计，前置电源支架兼容 SFX/SFX-L/ATX 电源，其余活动可安装 120×2/140×1 风扇或 2.5 寸硬盘。

PS：安装两个 120 风扇，需安装 SFX/SFX-L 电源（ ATX 电源模式下不行 ）。

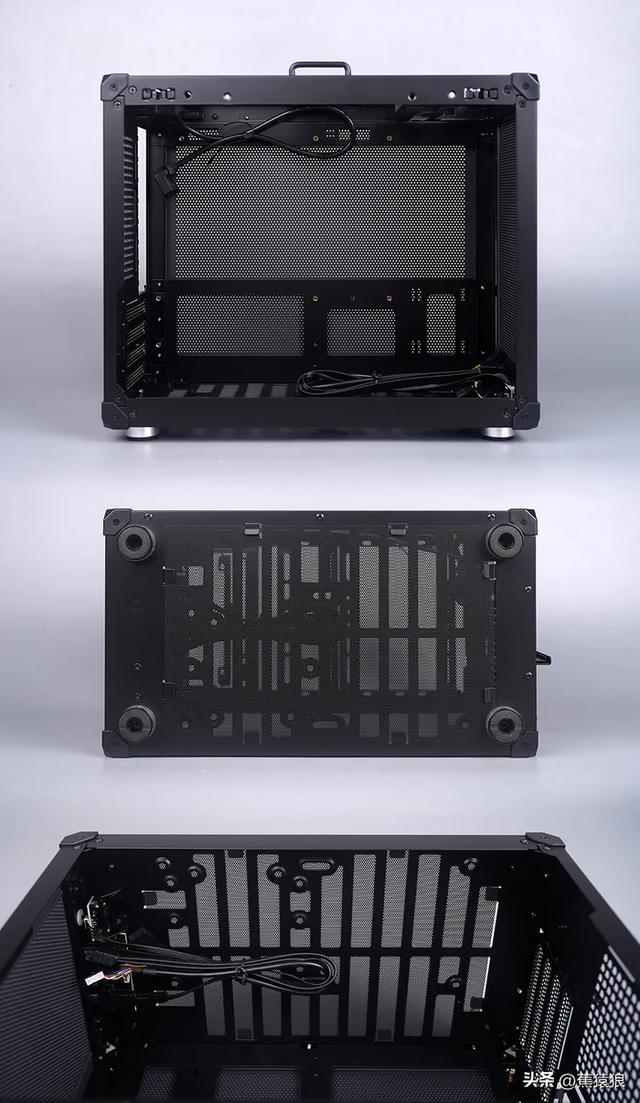

机箱内部最大可以支持到 MATX 主板、最长可以支持 330mm 的显卡、最高可以支持 170mm 的塔式散热器。

底部配有防尘网，位置上支持安装 120×2 风扇或 120×1 风扇 +3.5 寸硬盘（ 需根据显卡厚度及位置选择风扇的厚度 ）

机箱面板均采用免螺丝快拆设计，拆卸可以获得较大的装机空间。

「测试部分」

室温约为 30 度左右，BIOS 内存开启 EXPO， WIN11 的系统，实际测试结果或多或少会有些许出入，仅供参考！

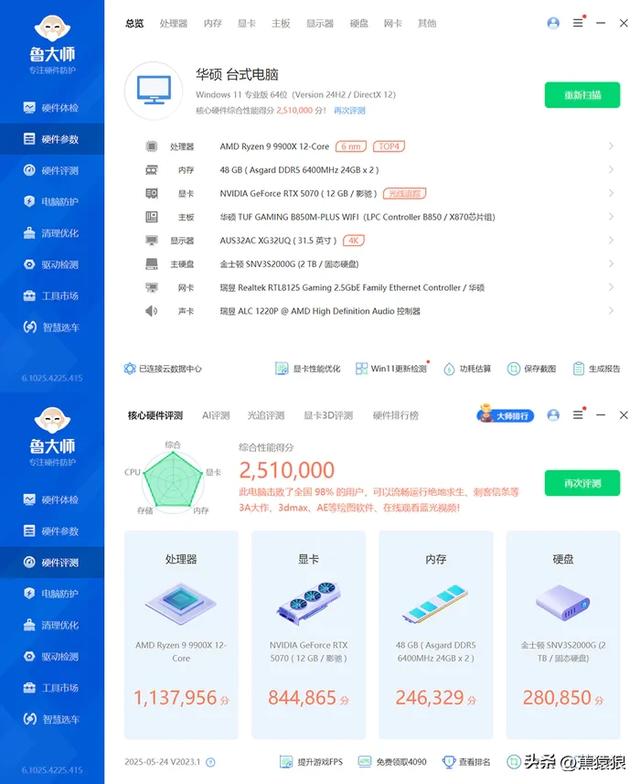

鲁大师，具体的配置信息，给到的综合性能得分为 2510000。

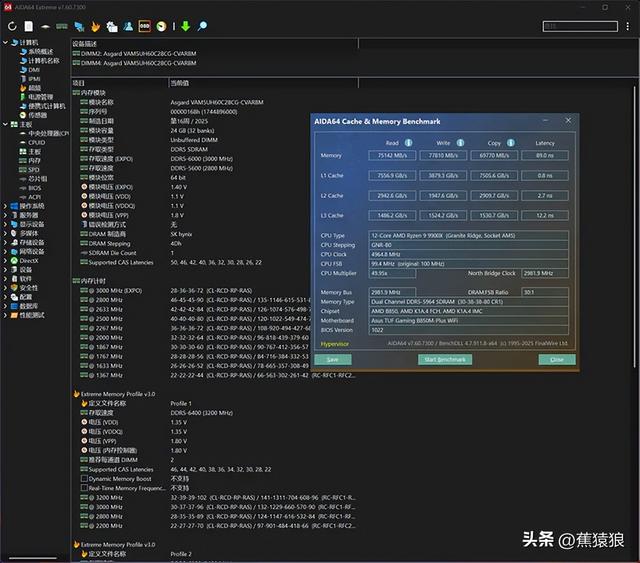

阿斯加特 Asgard 女武神二代白色款 6000Hz C28 24GB×2 套条，AIDA64 Cache & Memory Benchmark 测试。

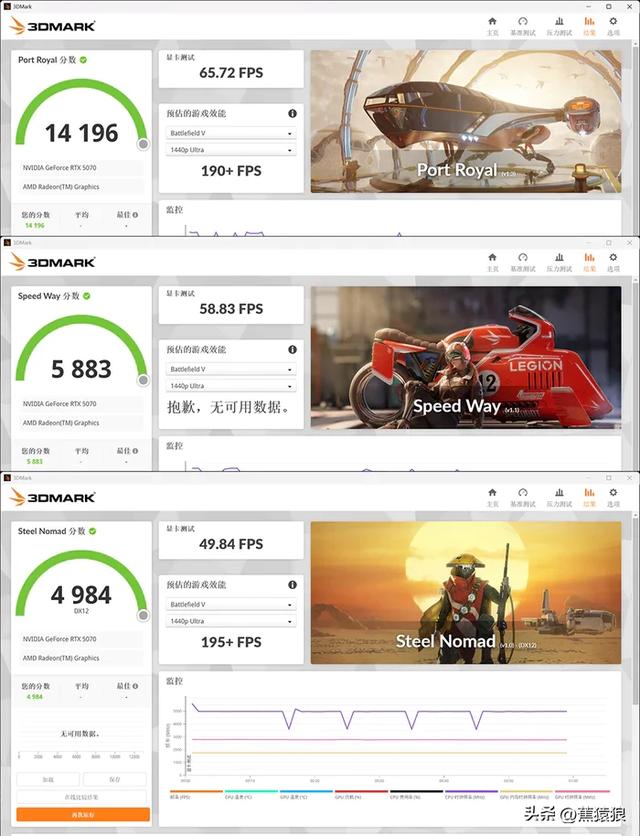

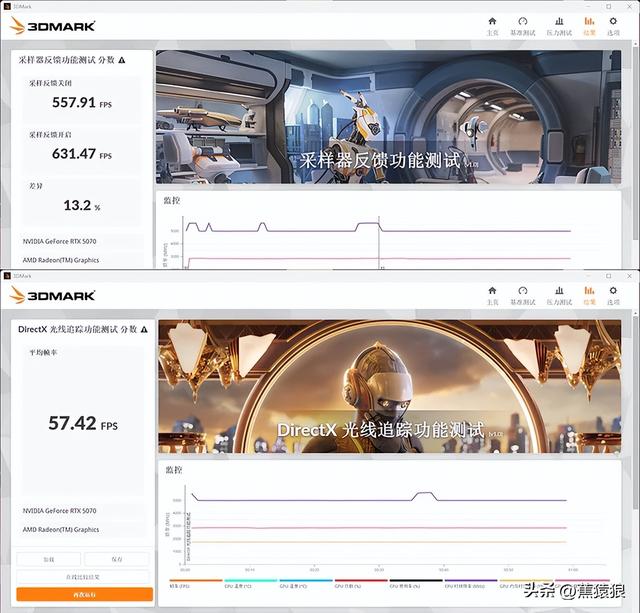

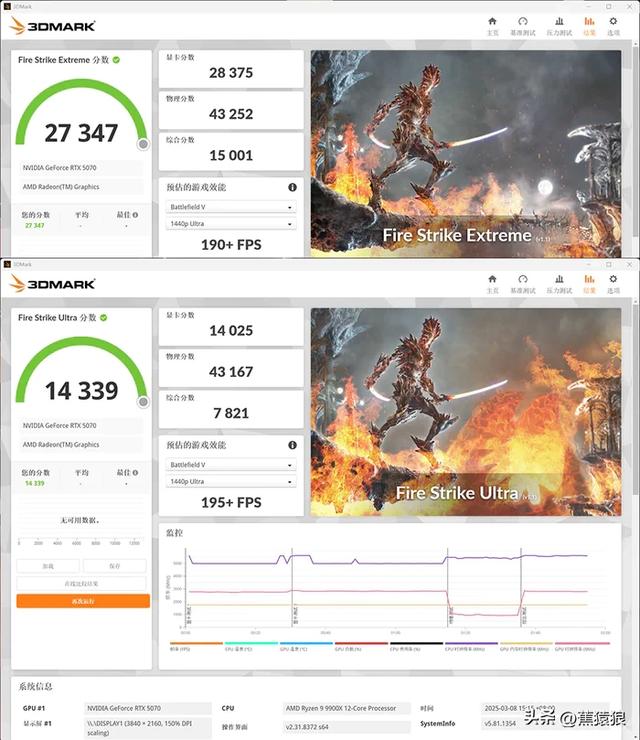

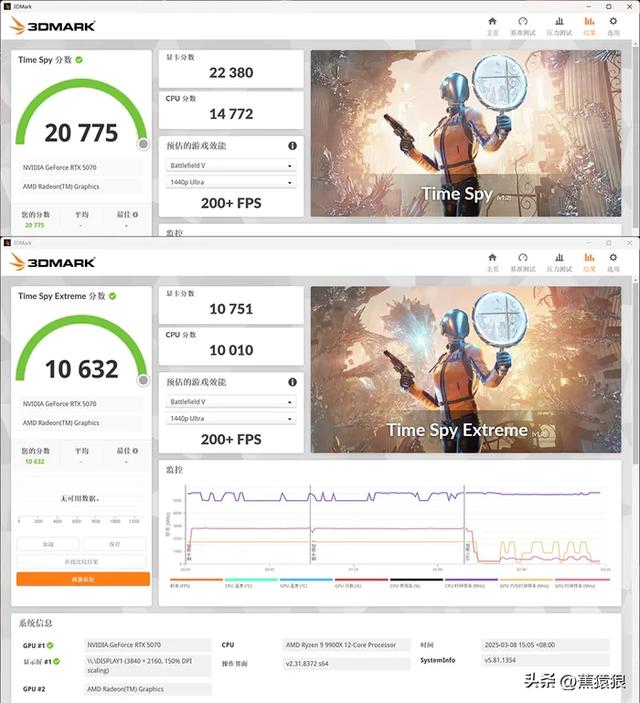

3DMARK 各种模式下的跑分。

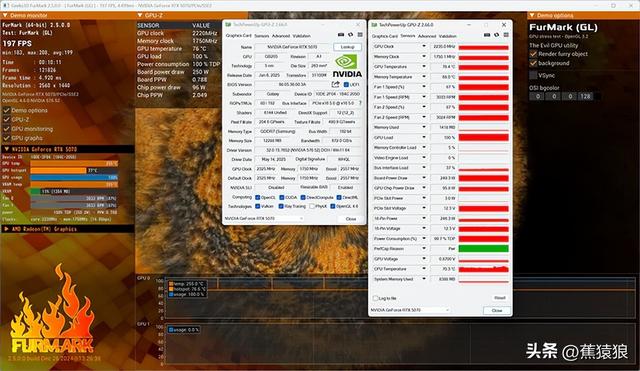

FURMARK 满载测试，过程 10 分钟左右，核心温度 76.4 度，显存 68 度，显示功耗 250W 左右。

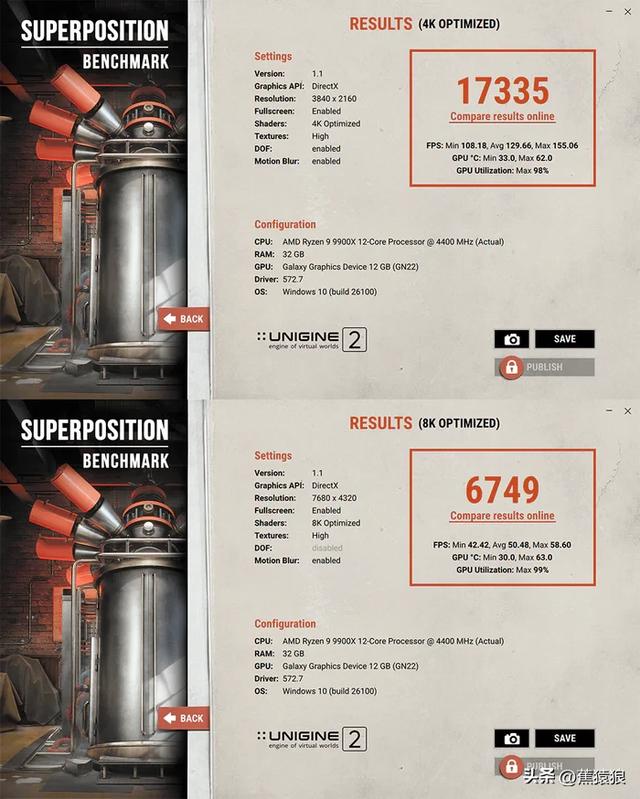

SUPERPOSITION BENCHMARK 测试，4K 模式下 17335 分，8K 模式下 6749 分。

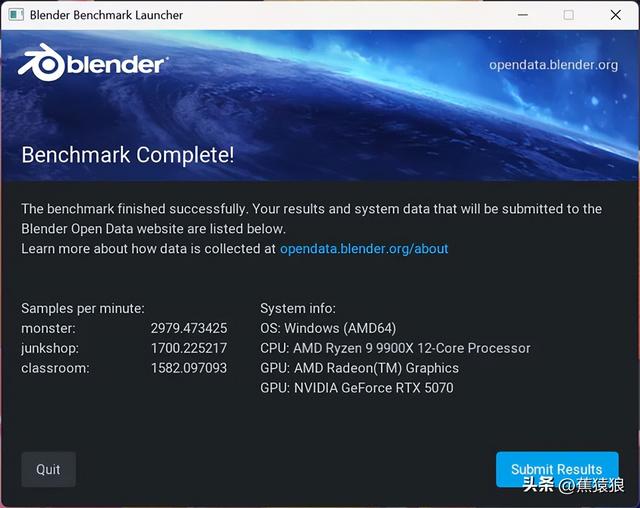

Blender 测试得分，MONSTER 场景 2979 分、JUNKSHOP 场景 1700 分、 CLASSROOM 场景 1582 分。

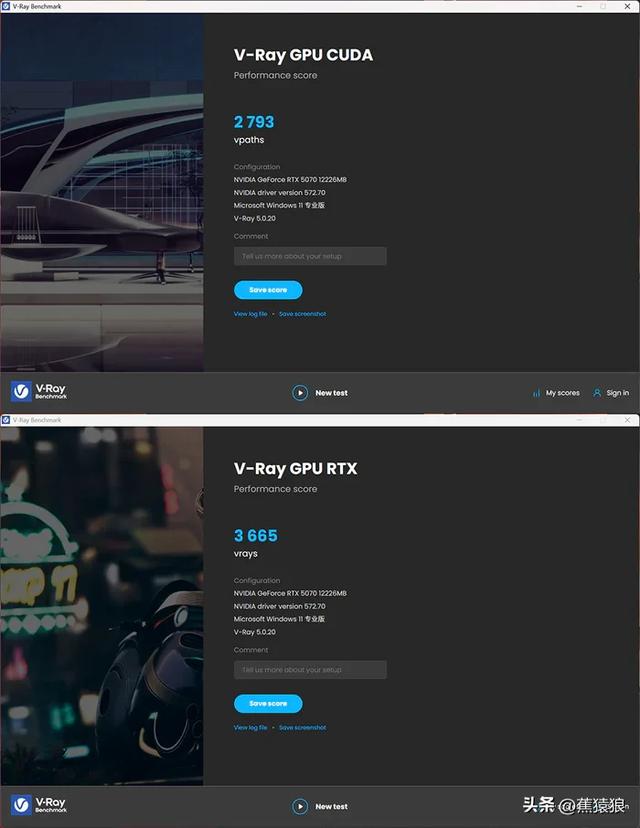

V-Ray测试得分，GPU CUDA 得分 2793，GPU RTX 得分 3665。

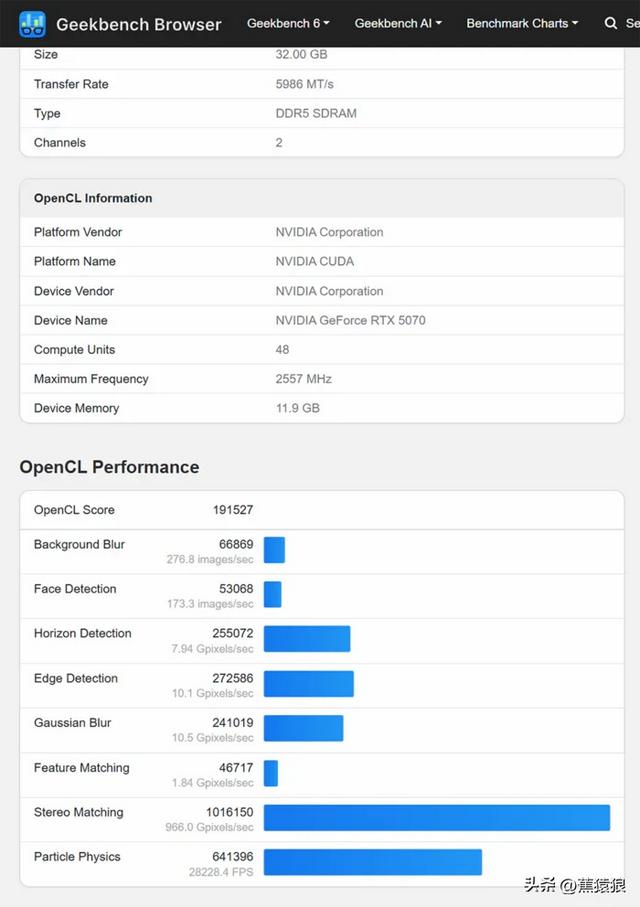

GEEKBENCH 测试 OPENCL 得分 191527。

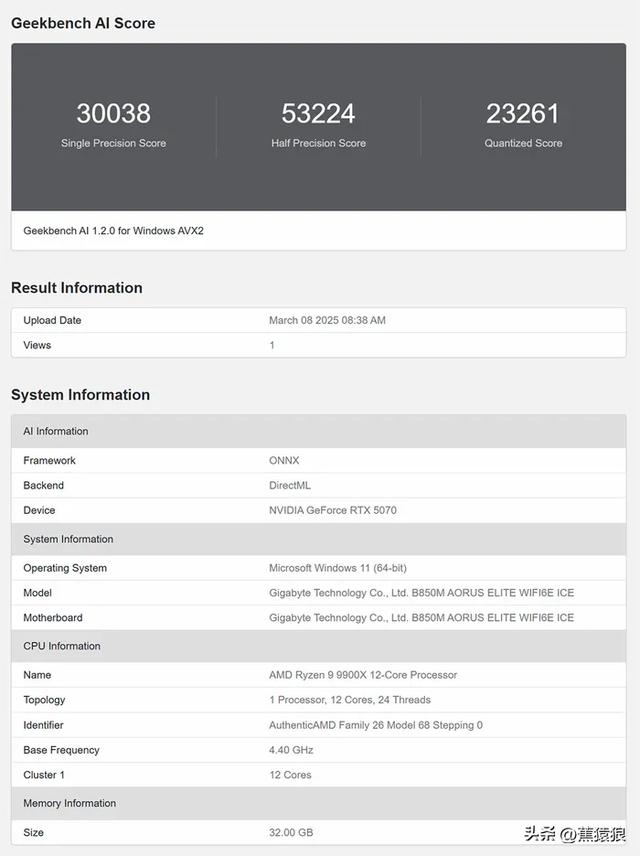

在 AI 性能方面，GEEKBENCH AI 测试，得分如图。

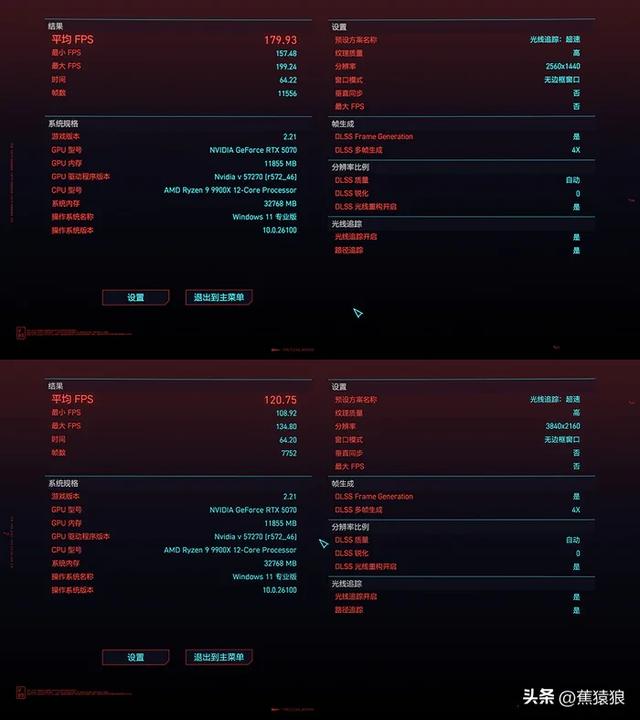

游戏部分：《 赛博朋友 2077 》支持 DLSS4，2K/4K 分辨率，超速特效下开启 4X 帧生成的 DLSS4、选用最新的 TRANSFORMER 模型。

测试平均帧数：2K/179.93FPS，4K/120.75FPS，对比 DLSS3 提升确实是非常的大。

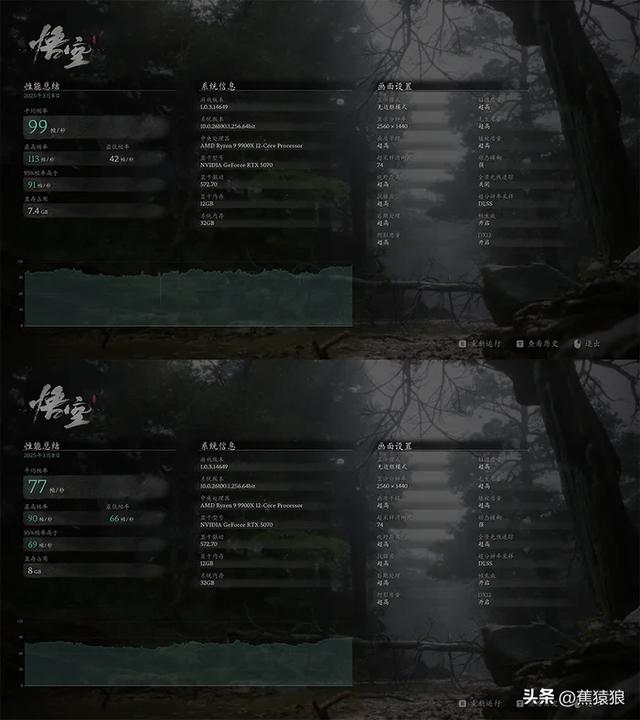

《 黑神话：悟空 》2K 分辨率，超高画质与超高光线追踪，测试平均帧数：77FPS，超高画质关闭光线追踪，测试平均帧数：99FPS。

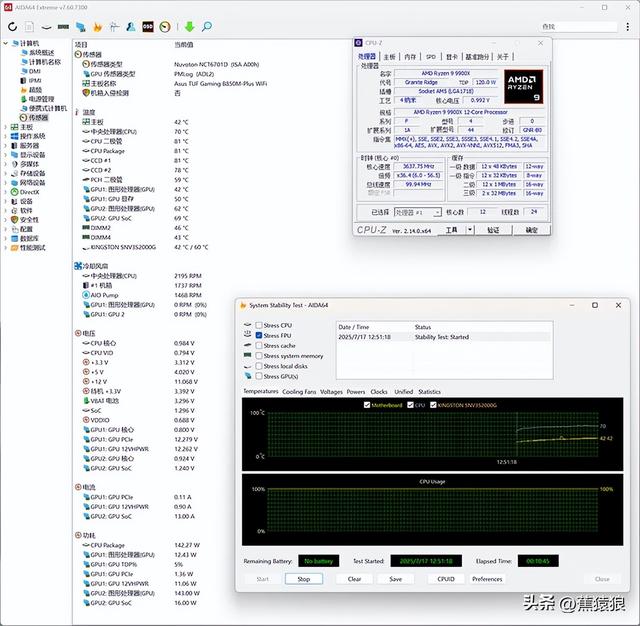

CPU 满载温度表现，AIDA64 单烤 FPU 压力测试，10 分钟左右。CPU Package 81 度左右，显示器功耗 142W 左右。

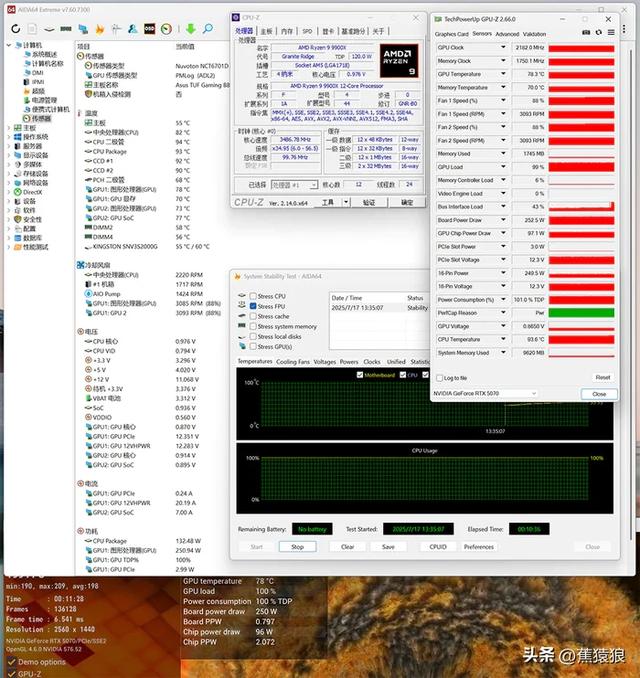

整机双烤测试，20 分钟左右。

CPU Package 93 度左右，显示功耗 130W 左右，显卡核心温度 78.3 度，显存 70 度，显示功耗 252W 左右。

那么以上就是这台机箱装机秀的全部内容了，如上仅供参考，所述仅代表个人观点，谢谢您的浏览，欢迎大家留言交流！
