SOLIDWORKS低版本如何打开高版本图档？

排行榜 2025年08月06日 16:18 0 admin

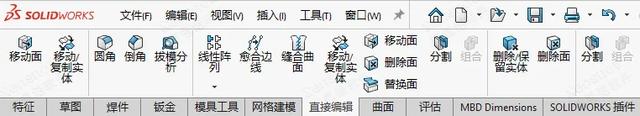

对于 3D CAD 模型文件，由于其各个环节所使用的程序不同或版本不同，常常需要转档 STEP 这一类的中性图档格式以供上下游使用。因此用户们常常遇到一个问题，那就是在输入其他人提供的 STEP 模型文件后缺失了建模步骤，导致修改模型只能使用 '直接编辑' 系列功能来修改。

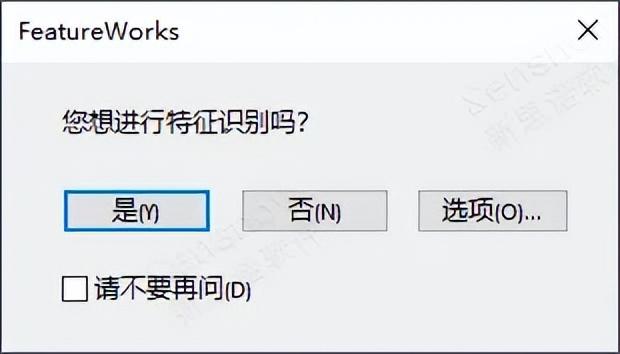

也有人依赖于 SOLIDWORKS 自身的特征识别功能来识别特征，但极不稳健。通常来说简单一些的特征、规则的特征才能被识别。特征识别所运行的原理类似语言翻译的过程，可能原设计中的一个特征步骤被此特征识别后就会识别为两个或更多特征，已经失去了我们做设计更改的核心，故而没有太多的实际意义了（通常我们更注重的是结果）。此时，需要的是直接对实体图档进行编辑更改的技能，而这种设计更改绝非简单的计算机计算，是需要人工干涉的！

3D CAD 的常见中性格式：

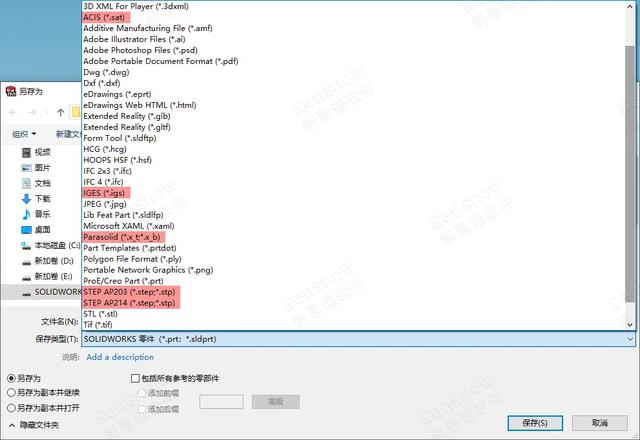

转档中性（中间）图档格式让低版本 SOLIDWORKS 软件读入，常见的格式有：Parasolid（*.x_t/*.x_b）、ACIS（*.sat）、STEP 203/214/242、IGES（*.igs）。

转档为这种类型的中性图档格式后低版本 SOLIDWORKS 所读入进来的图档仅仅包含图形，模型创建特征会全部丢失。

2D CAD 的常见中性格式：

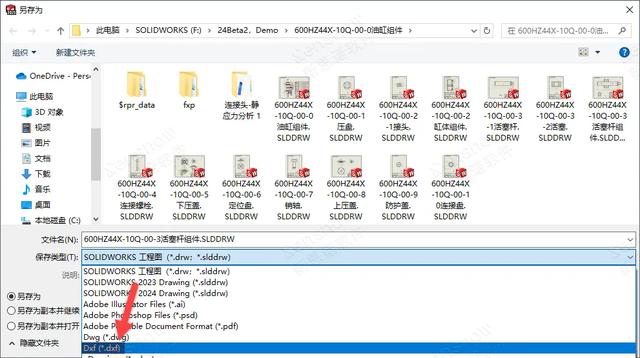

3D CAD 的 2D 工程图图档同样也有中性格式，以供低版本程序读入，而 2D 领域的中性图档格式为 .DXF 。

SOLIDWORKS 2024 版本的增强：

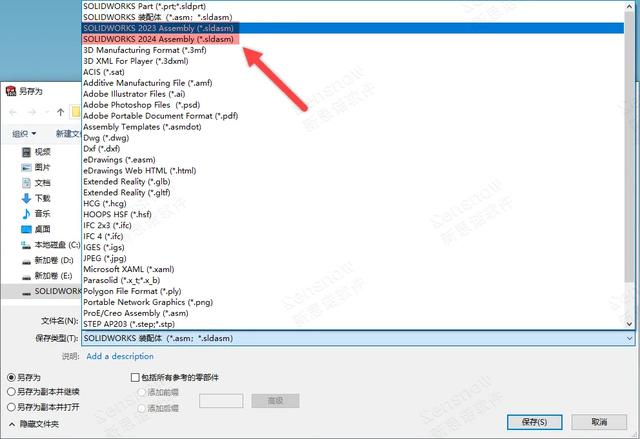

自 SOLIDWORKS 2024 版本开始我们可以将图档文件降为先前两个发行版本，这将允许我们共享模型的原始数据，并与未使用最新版本 SOLIDWORKS 的用户无缝协作。也就完全避免了以上所述在输入中性格式后没有特征创建步骤而带来的困难，同时 2D 工程图也可以一并转档为低版本实现模型与图纸之间的关联不被断开。

*需注意此功能有以下限制：

1、 SOLIDWORKS 许可证必须在维保期内才可使用此功能；

2、只能转档为先前两个发行版本，2024 版本可以转档为 2023 和 2022 版本，2025 版本可以转档为 2024 和 2023 版本；

3、只允许降级转档一次！如使用 2025 将其转档为 2024 版本后则不允许再使用 2024 版本打开后转档为更低版本！
