马斯克官宣FEL才是王道，芯片制造要变天，万亿算力局藏玄机？

今日新闻 2026年08月11日 03:30 1 aa

马斯克发推特的风格向来是“字越少，事越大”。

事情起源于马斯克发布了全世界期盼已久的超级晶圆厂（TeraFab）的设计视频。

这个视频引发了一场科技圈的“大侦探解密”。

网友也是眼尖，发现在概念视频里，建筑下方埋着一条巨大的环形管道，忍不住发问：“这下面怎么像藏了个粒子加速器？！”


马斯克官宣FEL才是王道，芯片制造要变天，万亿算力局藏玄机？

随后，硅谷一位大佬 Beff Jezos 转发推文并给出了一个极其大胆的猜想：马斯克莫非是要用粒子加速器产生自由电子激光（FEL），来搞下一代芯片光刻？

并直呼这简直是“Giga Based（极其硬核）”。


马斯克官宣FEL才是王道，芯片制造要变天，万亿算力局藏玄机？

几小时后，马斯克本尊空降评论区，打了短短六个字母：

“FEL FTW”

“FEL”指的是 Free Electron Laser（自由电子激光），“FTW”则是网络流行语 For The Win（……才是王道/必胜）。

整句话翻译过来就是：“自由电子激光才是王道！”

这短短六个字母一出，半导体产业链和硬核物理学家们瞬间炸开了锅。

这可不是马斯克又在吹水，它背后揭示的，是一场即将颠覆芯片制造底层逻辑的物理学“降维打击”——甚至藏着一个撬动上万亿美元 AI 算力帝国的惊天野心。


马斯克官宣FEL才是王道，芯片制造要变天，万亿算力局藏玄机？

一、 现在的芯片是怎么“晒”出来的？—— ASML 的“暴力化学”瓶颈

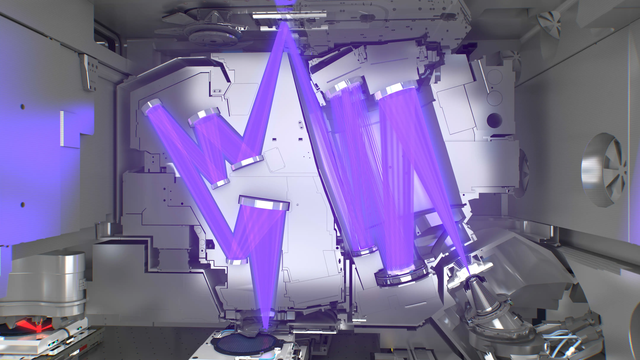

要理解马斯克为什么对自由电子激光如此狂热，我们得先看看目前全球半导体工业的“掌上明珠”——荷兰 ASML 的 EUV（极紫外光）光刻机是怎么发光的。

你可能以为光刻机里的光源就像电灯泡一样，开关一按就亮。

错！

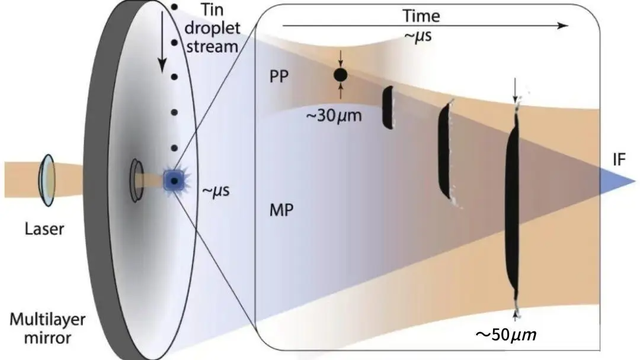

ASML 现行的 LPP（激光产生等离子体） 方案，本质上是一场极其暴力的微观爆破：

第一步：大炮打水滴。

在绝对真空的环境里，光刻机以每秒 50000 次（50 kHz） 的高频，喷射出直径仅 30 微米的熔融金属锡（Sn）液滴。

第二步：两枪造恒星。

一台功率几十千瓦的巨型 CO₂ 激光器连续打两枪——第一枪把飞行的锡液滴打扁，第二枪瞬间将其气化成 20万~40万开尔文 的等离子体（比太阳表面还热！），从而辐射出波长为 13.5 纳米的极紫外光（EUV）。


马斯克官宣FEL才是王道，芯片制造要变天，万亿算力局藏玄机？

这种方案你也许不完全理解，但听起来就很昂贵。

其实对业内老师傅来说，用起来更是“痛苦折磨”：

首先，能量转换效率（CE）低得可怜： 只有约 1% ~ 3%！绝大部分激光能量都变成了废热。

其次，有残暴的污染： 每秒 5 万次金属锡爆炸，产生的金属碎屑会像泥巴一样飞溅，污染价值数亿美元的反射镜。为了防止镜子被毁，设备必须持续注入氢气（H₂）去跟锡碎屑反应，停机维护成本高得让人吐血。

再次，功率有硬天花板： 目前 ASML 商业化 EUV 的光源功率大约卡在 250W ~ 500W。

随着芯片制程迈入 2nm 甚至埃米时代，电路线条已经窄到只有几个原子宽。

非要这么强的光干嘛？

客官有所不知，如果光源功率不够，射向晶圆的光子数量太少，就会发生可怕的“光子随机缺陷（Stochastic Defects）”——相当于照片还没晒清晰，电路就断了。

ASML 把精密机械和复杂化学推到了人类工程学的极限，但终究撞上了“物理学的墙”。


马斯克官宣FEL才是王道，芯片制造要变天，万亿算力局藏玄机？

二、 粒子物理学的“降维打击”—— FEL 到底是何方神圣？

如果说 ASML 的 LPP 方案是“在客厅里用大炮轰水珠来照明”，那么马斯克推崇的 FEL（自由电子激光） 方案，就是优雅的“高科技探照灯”。

FEL 的逻辑简单粗暴到了极致——第一性原理，纯物理发光：

它不需要任何熔融金属锡，也不需要爆炸。

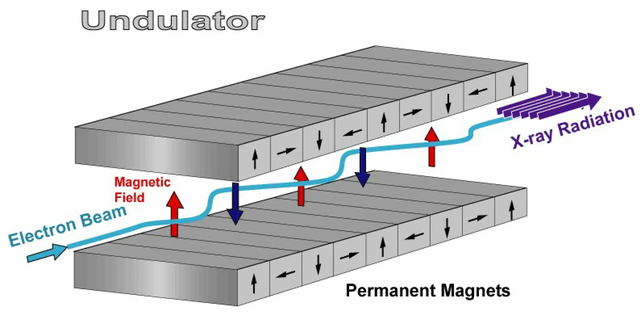

它直接建一座高能粒子加速器，把电子加速到接近光速（相对论速度），然后让这束电子穿过由交替磁场组成的“波荡器（Undulator）”。


马斯克官宣FEL才是王道，芯片制造要变天，万亿算力局藏玄机？

接近光速的电子在强磁场里做“蛇形摆动”时，就会自然而然地辐射出高相干性、超高功率的 13.5 纳米极紫外光。

这种纯物理发光带来了近乎无解的优势：

1）零飞溅，绝对干净： 没有任何实物介质爆炸，镜子寿命延长数倍，机器可以 24 小时不停机狂飙。

2）功率暴力提升： 理论输出功率可以轻松从 ASML 的 250W 跨越到 1 kW 甚至 10 kW（1000W~10000W），直接把光刻功率拉高十倍以上！光子随机缺陷问题瞬间迎刃而解。

更绝的是，FEL 彻底改变了晶圆厂的拓扑结构：

ASML 模式（个体户发电机）： 一台光刻机绑一个巨型激光器。买 20 台光刻机，就要买 20 套极其昂贵的光源系统，各自维护，占地巨大。

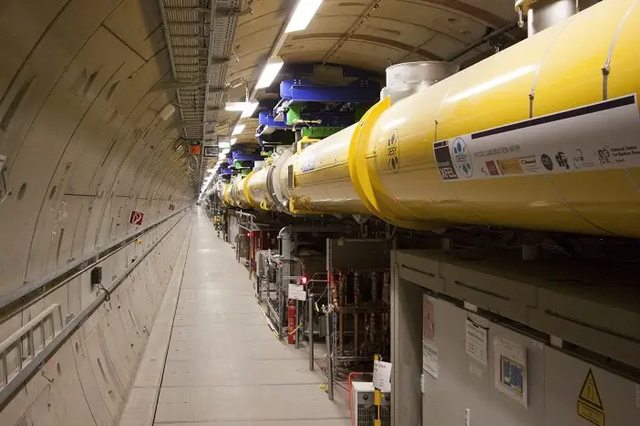

FEL 模式（中央核电站）： 在晶圆厂地下建一条几百米长的中央粒子加速器，产生数千瓦的纯净 EUV 光束，然后通过真空管道像“接水管”一样，同时分发给十几台甚至几十台光刻机！

这种“中央发电站”的构想，可以大大降低光刻机成本，提高效率。这才是让所有人血脉偾张的原因。


马斯克官宣FEL才是王道，芯片制造要变天，万亿算力局藏玄机？

三、 历史的讽刺：15年前 ASML 为何抛弃 FEL？

看到这里，你一定会问：既然 FEL 这么香，为什么 ASML 和台积电不去搞，反而死磕大炮打水珠呢？

这就涉及到一段半导体产业的暗涌历史了。

早在 2000 年代 EUV 技术路线大决战时，物理学家们早就知道 FEL 在理论上性能完胜。但最终，半导体巨头们放弃了 FEL，原因不在于物理学，而在于残酷的商业现实：

传统晶圆厂买设备就像买打印机，坏了一台，换一台就行。

但 FEL 加速器长达几百米，如果中央加速器故障宕机，整座价值上百亿美元的晶圆厂里所有的光刻机都会瞬间瘫痪（单点故障风险）。当时的芯片代工厂根本不敢冒这个风险。

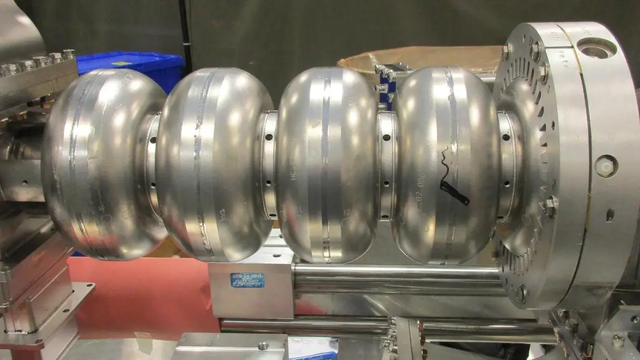

而且，在十年前，建一座超导粒子加速器隧道动辄要砸 5 亿~10 亿美元。当时全球对 EUV 芯片的需求远没有今天这么疯狂，谁愿意在没看到一枚芯片前先在地下挖一条物理学隧道？


马斯克官宣FEL才是王道，芯片制造要变天，万亿算力局藏玄机？

然而，大人，时代变了。

AI 爆发带来的“算力黑洞”，强行拉平了这笔经济账！

如今的芯片需求不是以“万片”计，而是以“亿片”计。

当马斯克的 xAI 需要几十万张 H100/B200 算力卡，当 Tesla 的 FSD 需要海量芯片时，建造一座能够容纳几十台光刻机同时轰鸣的 TeraFab 超级工厂，前期建加速器的成本分摊到海量芯片上，边际成本反而低得吓人。

甚至连前 Intel 全球 CEO 帕特·基辛格（Pat Gelsinger） 都在近期加入了一家名为 xLight 的初创公司出任董事长，这家获得了美国《芯片法案》1.5 亿美元支持的公司，核心使命正是用粒子加速器为 ASML 光刻机提供 FEL 光源！

而 ASML 管理层也公开证实，他们正在就 TeraFab 项目与马斯克进行直接谈判。

曾经被视作“象牙塔玩具”的粒子加速器，正在强力回归工业巅峰。


马斯克官宣FEL才是王道，芯片制造要变天，万亿算力局藏玄机？

四、 算一笔一万亿美元的硬核经济账

马斯克在 X 上轻飘飘敲下的“FEL FTW”，究竟对应着多么庞大的经济帝国？

我们用数据来算一笔账：

1. 直接设备市场：100 亿 - 200 亿美元

根据市场预测，2030 年代全球 EUV 光刻设备市场将突破 300 亿 - 400 亿美元。

其中光源与光学系统占整机成本的 40%~50%。FEL 中央光源将直接重塑这每年数百亿美元的设备采购格局。

2. 基础设施与硬核供应链：300 亿 - 500 亿美元

FEL 的落座，将直接激活一个原本只属于 CERN（欧洲核子研究中心）的“尖端小众供应链”：

这些高能物理的顶级装备，将从“实验室定制”一跃成为半导体工业的“通用大宗商品”。


马斯克官宣FEL才是王道，芯片制造要变天，万亿算力局藏玄机？

3. 最核心的乘数效应：1 万亿美元+ 的 AI 算力帝国

这才是马斯克的终极大棋。

FEL 提供的 1 kW ~ 10 kW 超高功率，不仅能消除 2nm/1nm 节点的晶圆缺陷，还能将晶圆的处理速率（WPH, Wafers Per Hour）提升 2 到 3 倍。

光刻速度翻倍，就意味着 AI 芯片的产能翻倍。

在 AI 算力即国力的今天，全球 AI 数据中心与基础设施市场预计在 2030 年前将迈向上万亿美元。

没有粒子加速器产生的高能光子，AI 算力的增长曲线就会被物理定律强行抚平；而一旦打通 FEL 路线，马斯克的 xAI、Tesla 乃至整个半导体产业，都将获得源源不断的“物理算力外挂”。

甚至，由于 FEL 的发光波长是连续可调的，它不仅能发 13.5nm 的 EUV 光，还能无缝降至 6.7nm 波长（BEUV），直接为人类半导体续命未来 20 年！


马斯克官宣FEL才是王道，芯片制造要变天，万亿算力局藏玄机？

五、 物理学第一性原理的胜利

科技发展的轨迹总是充满戏剧性。

几十年来，半导体行业一直在用极致的“工程奇迹”去弥补物理学上的先天缺陷：

为了让微弱的光源印出更细的电路，工程师们发起了多重曝光，发明了双相打孔，甚至在镜片上涂了一层又一层的纳米多层膜。

但马斯克的思维方式从来不是“如何在旧框架里修修补补”，而是“如果这个框架的物理基础不够好，那就换个物理框架”。

从用大火箭回收颠覆航天，到用一体化压铸颠覆汽车制造，再到如今试图用粒子加速器来颠覆芯片光源——马斯克依然在贯彻他那近乎偏执的“第一性原理”。

这六个字母的推文背后，不是一句随口说说的网络流行语，而是一场耗资千亿、撬动万亿的物理学革命。

在 AI 时代的下半场，谁控制了光子，谁就掌控了智能的产能。

当工业界还在为了 ASML 的光刻机产能挤破头时，有人已经准备在晶圆厂地下挖一条粒子加速器隧道了。

这个疯狂的时代，或许才刚刚开始。
