台积电2nm厂落户中科！1.4nm产能剑指1nm，半导体格局要变天？

AI科技 2025年07月20日 04:30 0 admin

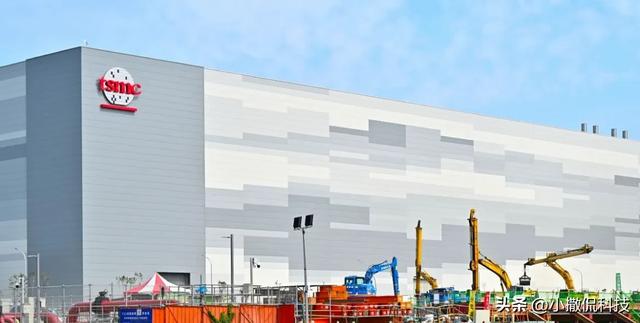

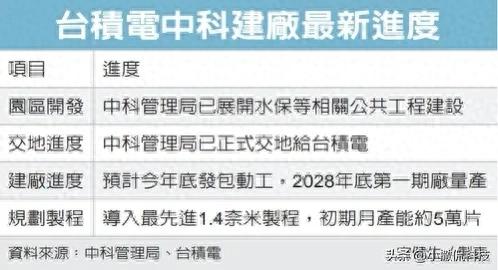

据中国台湾《经济日报》7月18日报道，中科管理局局长许茂新在22周年园庆上宣布，台积电中科二期扩建项目已正式交地，四座1.4nm晶圆厂将于年底动土，2028年下半年启动2纳米以下先进制程，后续可能推进至1nm（A10）节点。这一消息犹如深水炸弹，在全球半导体产业链激起千层浪。

产能规划背后的博弈逻辑

此次台积电的扩产计划看似突然，实则是应对行业变局的战略布局。2024年全球半导体设备支出同比下降18%，但先进制程设备投资逆势增长23%，这反映出头部企业对技术制高点的争夺白热化。

台积电选择在中科园区建设1.4nm晶圆厂，既延续了其"制程微缩+产能集中"的传统策略，又暗藏三大玄机：

一是通过"制程代差"巩固与三星的竞争优势——三星2nm良率至今徘徊在10%-20%，而台积电2nm试产良率已达60%；

二是通过"地缘分散"对冲美国政策风险，中科园区距离台积电新竹总部仅40公里，既能共享成熟供应链，又可规避台海局势带来的产能中断风险；

三是通过"生态捆绑"锁定客户资源，园区预留的五公顷土地已吸引ASML、应用材料等设备商进驻，这种"制造-设备-研发"的垂直整合模式，正在重塑全球半导体产业的空间分布。

从1.4nm到1nm的跨越，绝非简单的制程数字游戏。台积电的A10节点面临三重物理极限：首先是量子隧穿效应，当晶体管栅极宽度接近1nm时，电子会不受控制地穿透绝缘层，导致漏电率飙升；

其次是材料瓶颈，传统硅基材料在1nm尺度下的迁移率下降40%，需引入二维材料MoS₂或GaN等替代方案；

最后是制造工艺，ASML的High-NA EUV光刻机虽能实现0.55数值孔径，但每台设备成本超过3.5亿美元，且全球年产能仅30台。

更严峻的是，行业对1nm的定义存在争议——ASML CEO温宁克曾直言，市场宣传的1nm芯片实际制程可能仍达18nm，这种认知偏差可能影响台积电的技术溢价能力。

中科园区的扩建正在催生新的产业生态模式。台积电通过"设备商驻厂+材料商共研"构建闭环体系：

ASML在园区设立EUV光刻机维修中心，确保设备停机时间减少50%；日本信越化学与台积电合作开发1nm节点光刻胶，将材料研发周期缩短30%。

这种"制造即研发"的模式，使得中科园区单位面积的专利产出密度达到新竹科学园的1.8倍。

更值得关注的是，园区引入的AI驱动晶圆检测系统，可将缺陷识别速度提升至每秒10万像素，良品率较传统方法提高2.3个百分点。这种"硬件+软件+服务"的生态闭环，正在重新定义半导体制造的竞争维度。

台积电的扩产计划可能引发连锁反应。首先是技术扩散风险，随着中科园区工程师规模突破5万人，竞争对手通过"人才挖角"获取技术机密的可能性增加；

其次是市场价格战，若台积电2028年实现月产5万片1.4nm晶圆，全球高端芯片均价可能下跌15%-20%，这将挤压三星、英特尔的利润空间；

最后是地缘政治博弈，美国正通过《芯片与科学法案》限制台积电先进制程产能扩张，此次中科园区的扩产计划是否会触发新的出口管制，成为悬在产业链上方的达摩克利斯之剑。

台积电的1nm征程，既是技术突破的攻坚战，也是产业格局的重塑战。

有人认为这是"台湾半导体的高光时刻"，也有人担忧"制程微缩的物理极限将终结摩尔定律"。

如果你是投资者，会押注台积电的1nm技术突破吗？如果你是从业者，如何看待这种"制程军备竞赛"对行业的影响？在评论区留下你的观点，一起聊聊这场改变世界的半导体战争。
