安世荷兰再出狠招，对华断供核心部件，中国芯片企业亮出“家底”

景点排名 2025年11月08日 20:13 2 admin

文 | 金锐点

编辑 | 金锐点

11月2日凌晨，安世半导体中国公司的一份公告，在科技圈一下子炸开了锅，它的荷兰母公司，居然单方面决定停止向东莞封装测试工厂供应“晶圆”。

这波“左手断右手”的操作看着就反常，可谁也没想到，它竟让“晶圆”这个原本只在行业里流传的名词，一下走进了公众视野。

大家每天用的手机、家里的冰箱空调、开的汽车，里面都装着芯片，可很少有人知道，芯片能造出来，全靠晶圆撑着，东莞工厂干的封装测试，是芯片落地前的最后一道工序，没有晶圆，这条生产线就跟“无米下锅”一样，根本转不起来。

为啥这波断供能精准卡住东莞工厂的脖子？晶圆到底是个啥“宝贝”，能成半导体产业链的命门？面对荷兰方面的狠招，中国芯片企业又拿出了哪些“家底”破局？

荷兰母公司这波断供，看着像一次普通商业决策，实则一下就击中了产业链的薄弱处，对东莞安世的封装测试工厂来说，晶圆不是啥普通配件，而是生产中绕不开的核心基底。

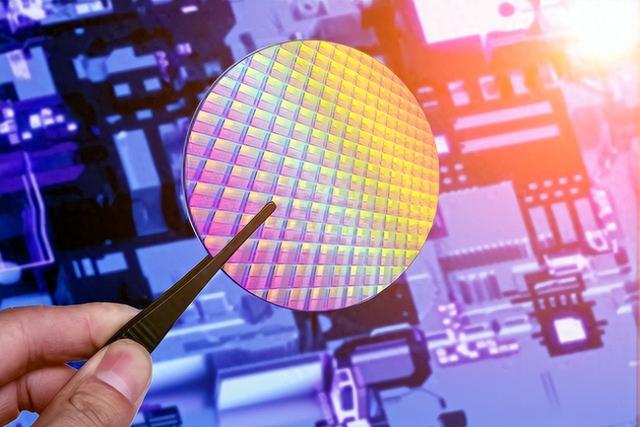

封装测试这活儿，说通俗点就是给做好的芯片做“最终体检”和“穿保护衣”，工厂拿到的晶圆，早不是空白圆片了，上面布满了数以百亿计的微型晶体管，密密麻麻排着成百上千个相同的芯片裸片。

工厂要做的，就是用探针一个个测裸片合不合格，再把大圆片切成独立的小芯片，最后装进黑色外壳、焊上引脚，让它能顺利装在电路板上用。

没有晶圆，测试、切割、封装这些环节全成了空谈，就像服装厂有机器、有工人，却没布料，再巧的手艺也做不出衣服。

东莞工厂的困境，刚好说明晶圆在半导体产业链里的特殊地位，它是芯片的“母体”，所有运算奇迹都得在这张“画布”上孕育，没它，再先进的封装测试技术也白搭。

这断供不是供应链出了意外，是荷兰母公司主动选的，现在全球半导体竞争越来越烈，这操作更像一次精准的“卡脖子”，想靠控制核心部件，打乱中国企业在产业链里的布局。

但他们可能没料到，中国芯片产业早不是只能被动挨打的样子，面对断供，不少企业已经亮出了自己的“家底”。

可能很多人不知道，撑起现代科技的晶圆，最初的原料就是咱们随处可见的沙子，沙子主要成分是二氧化硅，里面有硅，但纯度太低，根本没法直接造芯片，从沙子变成能装芯片的晶圆，得经历一场堪比“点石成金”的蜕变，每一步都藏着极高的技术门槛。

要做晶圆，第一步得先“点沙成硅”，也就是提纯，不是随便抓把沙子就行，行业里一般用含硅量高的石英砂矿石，先把石英砂放进1400℃以上的高温熔炉，跟碳源起反应去掉氧，提炼出纯度98%以上的冶金级工业硅。

这还不够，半导体芯片对硅的纯度要求高得吓人，得达到99.9999999%到99.999999999%，也就是9到11个9，平均每一百万个硅原子里，最多只能有一个杂质原子，要达到这标准，还得用氯化反应和蒸馏工艺反复提纯，最后才能得到电子级硅。

这种高纯度硅既能造芯片，也能用于光伏太阳能发电，只不过光伏对纯度的要求远没这么严。

提纯后的硅是多晶硅，晶粒大、形状乱，缺陷多，性能满足不了芯片需求，接下来得把它变成单晶硅，这种硅晶体结构完美，性能特别好，就像搭得整整齐齐的积木，而多晶硅更像一堆乱积木。

工人会把多晶硅加热熔成液体，把一颗微小的籽晶浸进熔体里，以极慢的速度旋转、提拉，硅原子会顺着籽晶的晶体结构排队排列，最后长成一根巨大、光滑的圆柱形单晶硅锭，这过程得在绝对真空和高温下进行，稍微一点震动、一粒杂质，之前的努力就全白费了。

单晶硅锭做好后，就该变晶圆了，晶圆是圆的，正因为它是从圆柱形硅锭上切下来的，工人会用类似精密面包切片机的设备，把硅锭切成厚度不到1毫米的薄片，现在主流的切割方式是金刚线多线切割，用粘了金刚石颗粒的钢丝线同时切出多片晶圆，效率高、损耗小。

要是对晶圆质量要求高，就用内圆锯，内圆镀了金刚石的薄片转着切割，精度和速度都更有优势，刚切下来的薄片表面粗糙，还得经过研磨、化学腐蚀、化学机械抛光等多道工序，直到表面光滑得跟镜子一样。

到这一步，一块空白晶圆才算真正做好，它还不是芯片，却是承载所有芯片运算的硬底子。

要是把空白晶圆比作一张等着创作的“画布”，那晶圆厂就是专门在这画布上画复杂“画儿”的工坊，而光刻机，就是这工坊里最核心的“画笔”，像台积电、中芯国际这些知名企业，干的就是在晶圆上“画画”的活儿，画的是集成电路。

不过，画之前得先有“设计图”，英特尔、AMD、英伟达这些芯片设计公司，会根据不同需求设计出复杂的电路图，再把这张图做成光掩模，它就像老式胶卷相机里的底片，上面记着所有电路细节。

接下来就是繁琐又关键的“绘制”过程，得反复做“涂胶、曝光、显影、蚀刻、离子注入”这一套流程，要重复上百次，耗时好几个月，涂胶，是在晶圆表面均匀涂一层对光敏感的光刻胶。

用光刻机发出的光束穿过光掩模，把电路图案投到光刻胶上，被光照到的部分会发生化学变化，显影，把变了样的光刻胶洗掉，电路图案就清晰留在晶圆表面了。

蚀刻或沉积，用化学气体或等离子体，把没被光刻胶护住的地方多余的硅“刻”掉，或者长出新的材料层，比如铜导线、绝缘体，最后一步离子注入，在特定区域掺点其他元素，改变硅的导电性能，这样就能造出晶体管，芯片的核心“开关”了。

一次次循环下来，就像用3D打印一层一层盖楼，原本光滑的晶圆表面，慢慢布满了数以百亿计的微型晶体管和连接线，变成一座座密密麻麻的“微缩城市”，这时候的晶圆，已经不是空白画布了，上面满是成百上千个相同的芯片。

之后，这些晶圆会送到东莞安世这样的封装测试工厂，经过测试、切割、封装，最终变成咱们在电子产品里看到的芯片。

面对荷兰母公司这波断供的狠招，中国芯片企业并没慌，这些年，咱们早悄悄攒下了不少“家底”，一条自主可控的产业链正在加速成型。

从全球格局看，中国大陆的晶圆代工产业正处在从“追赶”到“并跑”的关键阶段，不可否认，在最先进的2纳米、3纳米制程上，咱们和国际顶尖水平还有差距，但在成熟制程、特色工艺、化合物半导体这些领域，中国企业已经实现局部领先，差距还在不断缩小。

像很多日常电子产品，比如家电、汽车上用的芯片，都能用成熟制程生产，完全能满足市场需求。

产能布局上，中国的势头也特别猛，根据《2025全球及中国半导体制造市场预测和产业分析》报告里说的，未来三年，随着71座300mm晶圆厂陆续投产，中国大陆将占据全球近三成的产能份额。

300mm晶圆是现在市场的主流规格，尺寸越大，单块晶圆上能切的芯片就越多，生产成本也越低，这些新建工厂投产，会大幅提升中国晶圆的自给能力。

技术攻关方面，中国企业也没停下脚步，在晶圆制造的关键环节，从硅料提纯到单晶硅锭制造，从切割抛光到光刻蚀刻，一批企业已经实现技术突破，打破了国外企业的长期垄断。

比如生产电子级硅，国内企业已经能稳定产出9个9以上纯度的产品，切割工艺上，金刚线多线切割技术已经大规模应用，效率和损耗都达到了国际先进水平。

除了技术和产能，产业链的协同能力也在不断增强，从芯片设计、晶圆制造到封装测试，每个环节都有一批优秀企业扎根，形成了相互支撑、一起发展的生态。

东莞安世面临的断供困境，反而会加速这种协同，国内晶圆厂可以快速补位，给封装测试企业提供稳定的晶圆供应。

说到底，这小小的晶圆，既藏着半导体产业的技术门道，也映着中国科技自立自强的决心。

荷兰母公司的断供或许能拖慢一点脚步，但挡不住咱们芯片产业往前走，那些在建的工厂、突破的技术、拧成一股劲的力量，就是中国芯片企业最硬的“家底”，也是应对一切挑战的底气。
