机房布线一团乱？这套大厂级方案真不戳，照抄就够了！

景点排名 2025年07月27日 21:10 0 admin

hello，我是网工小陈。

为什么说“线乱”是机房最常见、最容易被忽略的大坑？

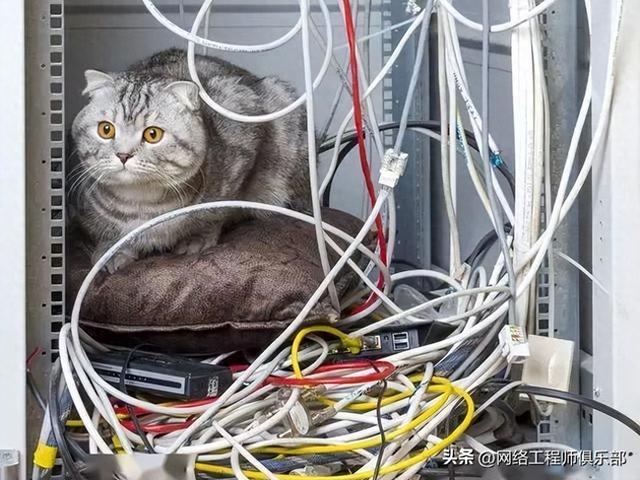

很多网工一走进小公司或者学校机房，第一眼看到的不是设备，而是一坨乱麻的跳线、没贴标签的网线，还有压根找不到哪个口接了哪个业务的交换机。

机房布线一团乱？这套大厂级方案真不戳，照抄就够了！

说白了，一旦出问题，你连是哪根线、连了哪个设备都找不到，排错直接抓瞎，更别提啥美观、标准化了。

试想一下，凌晨三点客户打电话说业务全断了，你在机柜前面蹲着理线，汗都要下来了。


一、整理机柜的几条核心原则，你知道几条？

这几条是大厂网工公认的“基础规则”，不管你用华为、H3C还是思科设备，通用！

原则1：上电口在下，下联口在上

  • 电源线统一从设备底部出线；
  • 网络跳线统一从设备顶部引出；
  • 目的就是让布线分区明确，电力和数据不要混着走，避免干扰，也方便检修。

原则2：打标签 = 打理智

  • 每根跳线两端都必须打标签，标明端口号、用途、所属VLAN或业务；
  • 看似麻烦，其实是最节省时间的操作，排错定位会快10倍。

原则3：线走线槽，不留余线

  • 不要出现“多出来一米”那种甩线，尤其是网线、光纤；
  • 所有线缆统一长度，多余的直接剪掉重做水晶头，或者干脆换新。

原则4：颜色区分法，上手就不乱

  • 用不同颜色区分不同业务类型，比如：
    • 红色：核心业务链路
    • 黄色：管理网口
    • 蓝色：办公网络
    • 黑色：备用口或调试口
  • 看一眼你就知道哪根是重点，关键时刻能救命。

实操提醒：很多人喜欢图省事用软管把线一捆往柜子里塞，看起来是整洁了，其实排查超级不方便！

机房布线一团乱？这套大厂级方案真不戳，照抄就够了！

最好还是分区理线+标签标注，一目了然。


二、机柜走线怎么走，才叫“合格”甚至“优秀”？

合格的走线标准，放在大厂里，是有一整套SOP的。别看就是布线，真正做明白了，能让整个机房一眼明了、十年不乱。

1. 水平走线和垂直走线要分开管理

  • 水平走线：机柜内交换机之间、服务器之间的跳线，统一在机柜前面、靠上方走线槽；
  • 垂直走线：多机柜之间、汇聚层或核心层之间走线，要走后部走线通道，避免缠绕。

2. 理线器不是摆设，是必需品

  • 每个机柜内上下至少配2个理线器，一上机一出机，跳线要全部穿过理线器后再接设备；
  • 理线器不仅防乱线，还防止线缆受拉折断，特别适合光纤或细口径网线。

3. 保证跳线“自然弯曲”，不死折、不拉扯

  • 跳线最容易出问题的地方就是“接口处”，特别是长期受力的情况下；
  • 所以不管走线怎么走，一定要预留适当弯曲半径，宁愿换短一点的线，也不要硬掰线走弯道。

4. 网线和电源线，必须物理分层

  • 最基本的要求就是强弱电分离，别让电源线和数据线“肩并肩”；
  • 一般都是网络在上、电源在下，分槽走，避免干扰和发热隐患。


三、机柜整理的实战步骤，一步步教你怎么动手干

新接手一个老机房或者想重整设备，第一步该做啥？按这几个步骤来，不迷路。

第一步：画图 + 编号

  • 把机柜设备的布局画下来，包括每台交换机/服务器的名称、端口编号；
  • 同时给所有跳线编号，拍照存档，后面对照更快。

第二步：先断电处理无业务跳线

  • 清理“僵尸跳线”，也就是长期插着但没有业务的接口；
  • 很多老旧机房10根跳线有3根是废的，先清一波，效率翻倍。

第三步：按用途分类跳线

  • 办公网、管理网、监控网、服务器后端网，一类线理一次，不要混理；
  • 每类线按颜色区分，顺着理线槽拉出，到理线器“拐弯”。

机房布线一团乱？这套大厂级方案真不戳，照抄就够了！

第四步：统一标签 + 线缆捆扎

  • 每根线两端都贴标签，不贴=白理；
  • 多根走一条路的线可以用扎带捆起来，但别绑太紧，防止压伤线芯。

机房布线一团乱？这套大厂级方案真不戳，照抄就够了！

第五步：拍照留底 + 导出拓扑文档

  • 理完一次后，务必拍照、归档，最好还有配套拓扑图或者端口文档；
  • 这样即使下一个人接手，也能秒看明白机房现状。


四、网工口口相传的“理线神器”，真不是智商税！

别小看那些看起来很“家装”的小工具，机房里用了之后是真香系列。下面这几个，建议你工单多的时候常备。

1. 魔术贴扎带

  • 可重复使用、柔软不伤线，替代一次性尼龙扎带的神器；
  • 尤其适合光纤或细口径网线，打理起来特别快，不怕“返工重理”。

2. 弹性网线整理管（蛇形管）

  • 把多根跳线包起来走一条路径，统一收纳、简洁又美观；
  • 特别适合走线比较长的机柜，比如服务器和汇聚之间的链接。

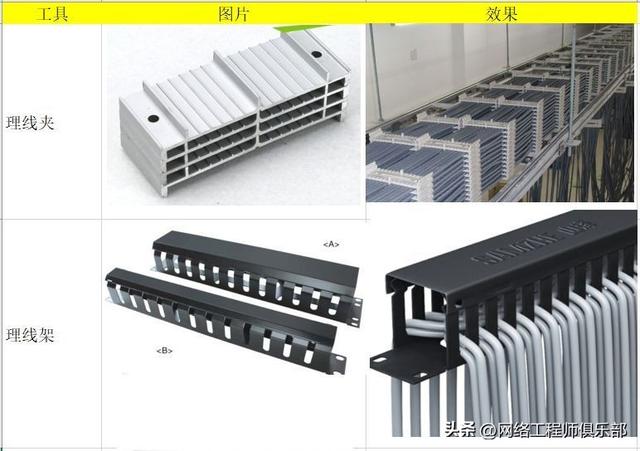

3. 标准化理线架

  • 分前置、后置理线架，部分交换机厂商自带（比如华为的CE系列）；
  • 建议每台设备上下都装一个理线架，跳线走线前先走理线架，一劳永逸。

机房布线一团乱？这套大厂级方案真不戳，照抄就够了！

4. 标签打印机

  • 标签乱写、手写模糊，后面找线找得你怀疑人生；
  • 标签机能一次打出清晰、规范的接口信息，配合表格文档使用，管理效率爆表。

5. 网线长度测量器

  • 很多布线乱是因为线太长了，最后“绕两圈再插上”；
  • 用长度测量器提前规划好线缆长度，用多长剪多长，走线自然不乱。


五、这些原因才是真正让你机房越来越乱的元凶！

很多网工布线乱，不是不会理，而是以下这些原因没解决：

1. 项目赶时间，先插上再说

  • 这是真实日常，很多时候上线新业务，工单在催，只能先插线；
  • 然后就变成“永远的临时方案”，线没理，业务又不敢动，越来越糟糕。

2. 没有布线规范和标签制度

  • 每次新加设备都靠“凭感觉”接线，时间长了，没人知道哪根是哪根；
  • 哪怕是小团队，也得搞一份本地化布线规范文档，立规矩才能控风险。

3. 频繁调试、测试忘记复原

  • 日常调测或者抓包时接了线，结果调完忘拔；
  • 或者为临时测试改了端口，事后没恢复，久而久之，机房变成“施工现场”。


六、机房理线不是一次性动作，平时也得“勤梳理”

再好的布线，也挡不住日积月累地添设备、换线路。所以，日常维护要有“定期梳理”这个意识。

每个月：快速巡查

  • 查看是否有新加设备未贴标签、跳线是否有压扁、折断；
  • 重点检查电源线是否松动、接口是否松脱。

每季度：整理机柜后部

  • 后部的主干线最容易乱，一旦出现线缠线，立刻理线+换线；
  • 强弱电要分开固定，地线和电源也要单独走槽。

每半年：一次全面复查

  • 设备变动、业务变动，一定会影响布线；
  • 这个时候建议核对所有标签、所有文档，按图检查，发现问题立改。


总结：理线≠一次性完成，更像是运维人“日常修行”。

理清楚，不只是为了美观，更是为了后续能稳、能查、能改、能省心。


关于作者：叫我小陈就好，95年新手女网工，在甲方当牛马，HCIE数通已拿下。爱学习、爱交朋友，长期主义者，默默进阶学习的路上！专注分享网工相关知识，文章如有错误，感谢指正，共同进步吖~
