框架柱顶钢筋的封顶做法

AI科技 2025年07月28日 01:09 0 aa

框架柱顶钢筋的封顶构造需严格按规范和图集执行，不同位置（中柱、边柱、角柱）做法差异较大，以下结合16G101等图集规范，分场景详细说明：

一、中柱柱顶钢筋处理

核心原则：优先直锚，不满足时弯折锚固，需结合梁宽和柱顶现浇板条件。

1. 梁宽满足直锚时（梁宽≥锚固长度LaE）

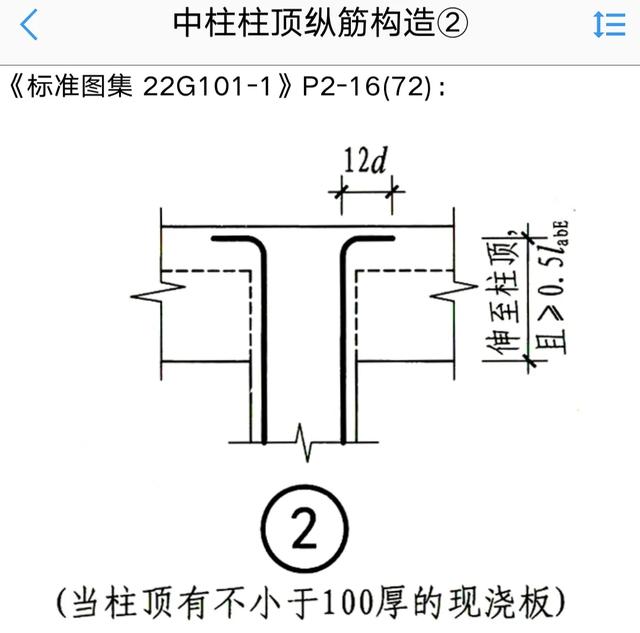

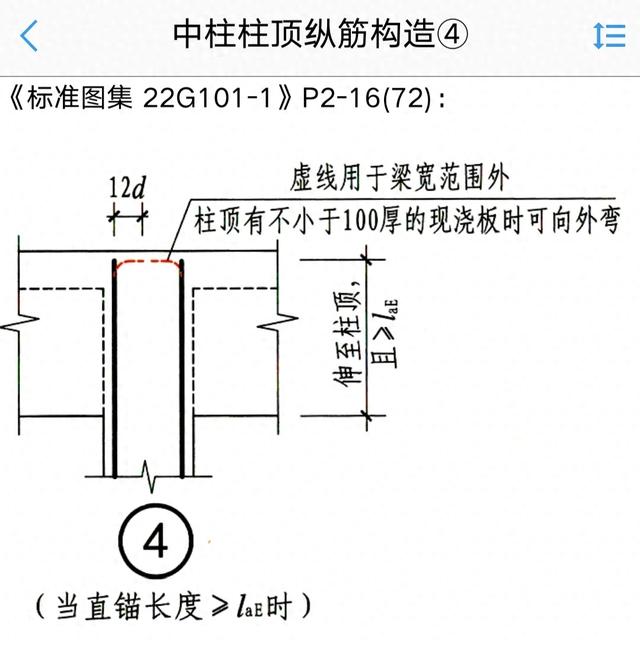

- 梁宽范围内的柱纵筋：直接伸至柱顶，保证保护层厚度（一般25mm），无需弯折。

- 梁宽范围外的柱纵筋：

- 向柱内弯折90°，弯折长度12d（d为钢筋直径）；

- 若柱顶有≥100mm厚现浇板，可向板内弯折12d（需保证板筋保护层）。

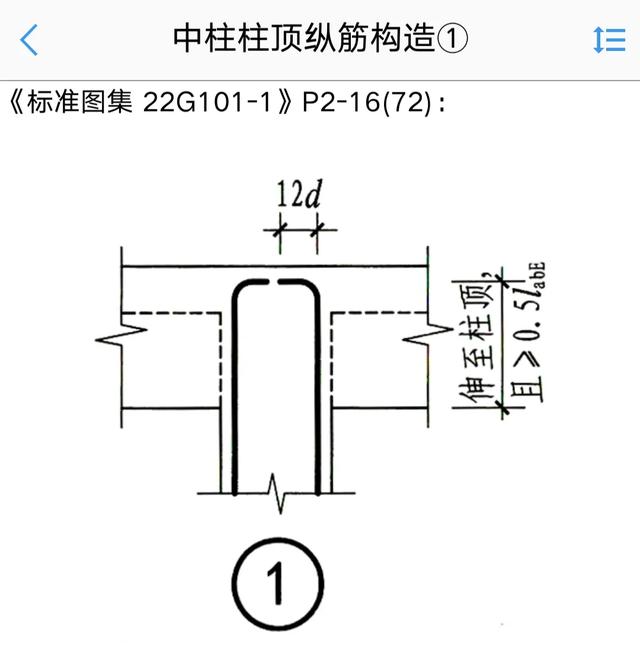

2. 梁宽不满足直锚时（梁宽＜LaE）

- 所有柱纵筋：伸至柱顶后向柱内弯折90°，弯折长度12d；

- 若柱顶有≥100mm现浇板，也可向板内弯折12d（需满足锚固长度要求）。

二、边柱、角柱柱顶钢筋处理

核心原则：区分外侧与内侧钢筋，外侧钢筋需满足“梁锚柱”或“柱锚梁”构造，内侧钢筋参考中柱做法。

1. 柱钢筋向梁内延伸（柱锚梁）

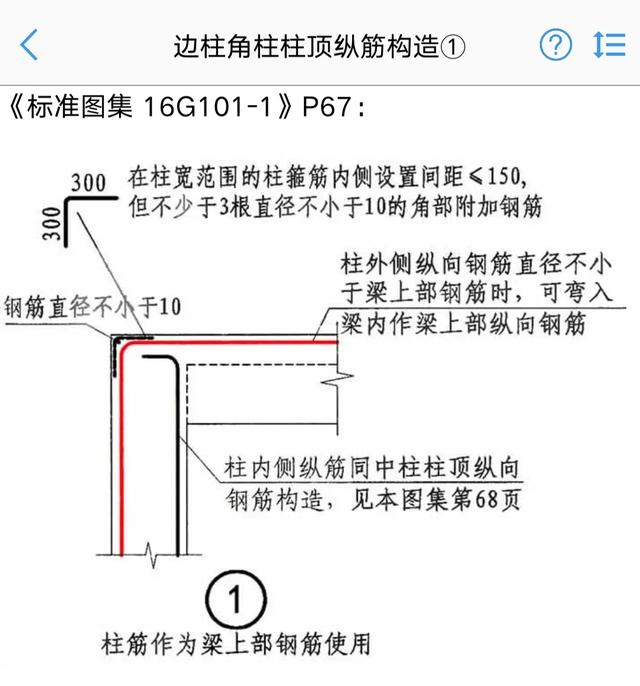

- 梁宽范围内的柱外侧纵筋：

- 从梁底算起，延伸长度分两种：

- 普通情况：延伸至1.5LabE（LabE为抗震锚固长度）后截断；

- 特殊情况（如顶层端节点）：延伸至1.5LabE后，若钢筋未伸至梁外侧，需再弯折20d（如图集16G101-1中节点9、12、13、14）。

- 梁宽范围内的柱内侧纵筋：同中柱做法（满足直锚则直锚，不满足则弯折12d）。

- 梁宽范围外的柱外侧纵筋：

- 可伸至柱内边后向柱内弯折，或直接伸入柱顶现浇板内（需满足锚固长度）；

- 梁宽范围外的柱内侧纵筋：向柱内弯折12d。

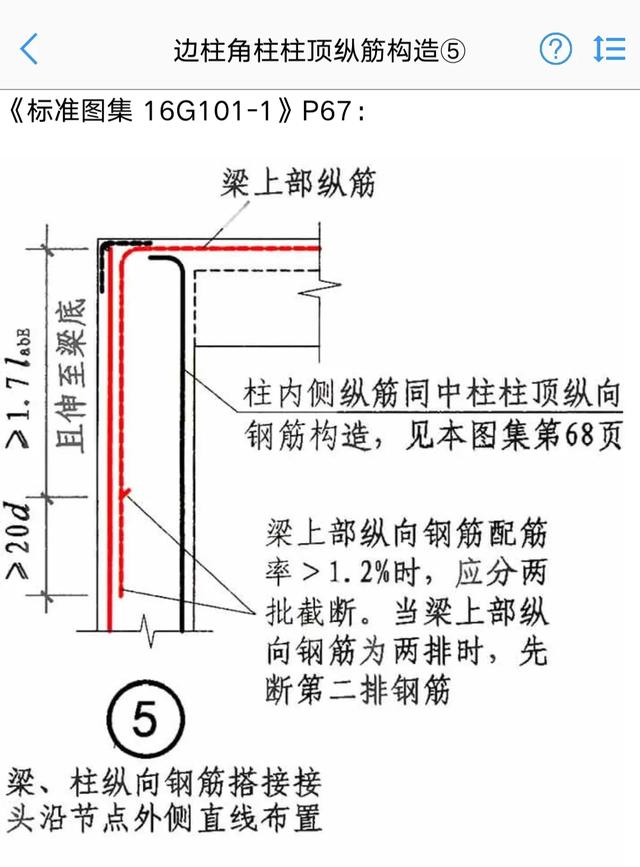

2. 梁钢筋向柱内延伸（梁锚柱）

- 梁宽范围内的柱外侧纵筋：直接伸至柱顶，保证保护层厚度即可（无需弯折）；

- 梁宽范围内的柱内侧纵筋：向柱内弯折12d；

- 梁宽范围外的柱外侧、内侧纵筋：均向柱内弯折12d。

三、关键构造要点（避免施工错误）

1. 锚固长度取值：

- 需根据钢筋级别（如HRB400）、混凝土强度等级（如C30）查图集确定LabE，且弯折后“直段长度+弯折长度”需≥LaE。

2. 保护层控制：

- 柱顶钢筋保护层厚度需符合设计要求（一般25mm），避免因保护层不足导致露筋或锚固失效。

3. 节点大样图优先：

- 若设计图纸对柱顶节点有特殊大样（如加腋、牛腿），需按图纸细化构造，不可仅按通用图集施工。

4. 弯折方向与长度：

- 外侧钢筋向梁内延伸时，弯折方向需与梁筋锚固方向一致；内侧钢筋弯折方向必须向柱内，避免与梁筋冲突。

四、常见施工错误与规避

1. 错误做法：

- 边柱、角柱外侧钢筋未延伸至1.5LabE即截断；

- 中柱钢筋弯折长度不足12d，或保护层厚度超标。

2. 规避措施：

- 施工前对工人进行图集交底（如16G101-1第67~69页）；

- 柱顶钢筋绑扎后，对照图纸检查锚固长度、弯折方向及保护层垫块设置。

五、示例（角柱顶外侧钢筋构造）

- 条件：角柱截面600×600mm，梁宽300mm，混凝土C30，钢筋HRB400，LabE=40d。

- 外侧钢筋处理：

- 梁宽范围内的外侧钢筋：从梁底起伸1.5×40d=60d（若钢筋直径20mm，则60×20=1200mm）后截断；

- 梁宽范围外的外侧钢筋：伸至柱内边（600-300=300mm）后，向柱内弯折12d（240mm），总锚固长度=300+240=540mm≥40d（800mm）？不满足，需调整：直段长度需≥0.4LabE=16d（320mm），则弯折后总长度=320+12d=560mm≥40d（800mm）仍不足，需增大直段长度至800-12×20=560mm，即伸至柱内边后弯折12d（此时直段长度=600-保护层25=575mm≥560mm，满足要求）。

通过以上规范构造和细节把控，可确保柱顶钢筋锚固可靠，避免验收整改风险。
