按线路连接、配电设备、电机、变频器四大核心场景分类，涵盖故障现象、关键原因及实操解决方法，突出“快速定位+直接处理”的实用逻辑。一、线路连接类故障（6种）

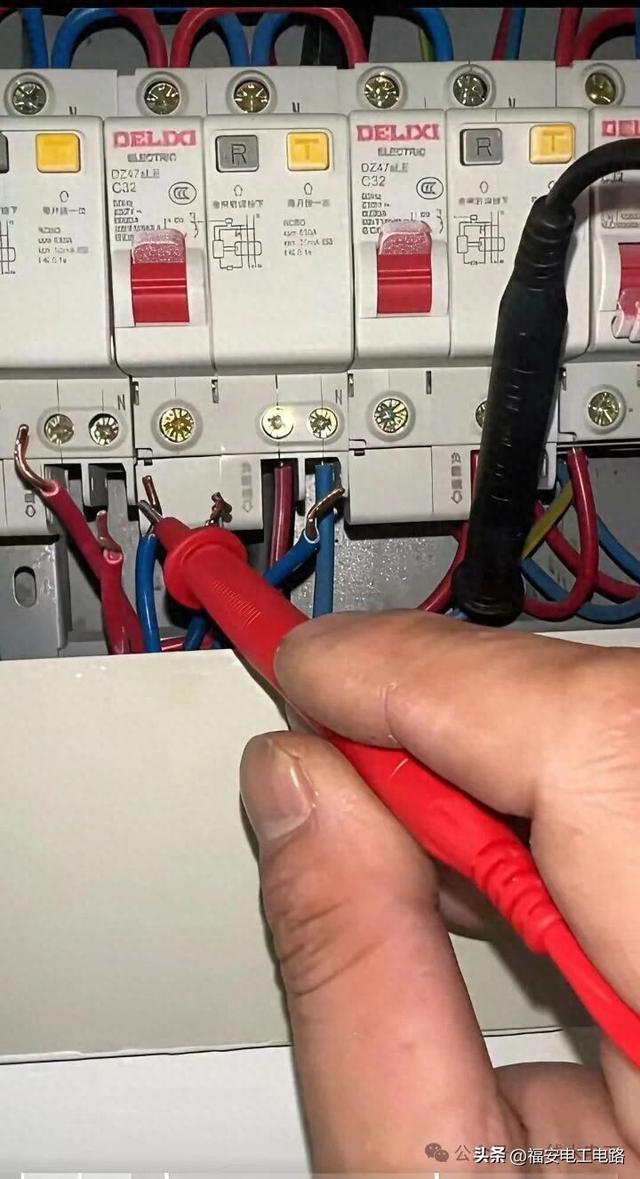

1. 导线短路- 现象：断路器瞬间跳闸、导线发热冒烟、有焦糊味。- 原因：绝缘层破损导致火线与零线/地线直接接触、接线错误。- 解决：断电后用万用表“通断档”检测短路点，更换破损导线，重新规范接线（避免导线裸露）。2. 导线虚接/接触不良- 现象：负载（如灯泡）闪烁、接线处发热、端子螺丝氧化。- 原因：螺丝松动、导线氧化/铜丝散乱、端子氧化。- 解决：断电后拧紧螺丝，剥除氧化层（用砂纸打磨），将铜丝绞紧后再接入端子，必要时加接线鼻。3. 导线过载发热- 现象：导线外皮变软、温度过高（超过60℃）、断路器延时跳闸。- 原因：导线截面积过小（如2.5㎡铜线带5kW以上负载）、长期满负荷运行。- 解决：根据负载功率更换匹配导线（参考：1kW约5A电流，2.5㎡铜线载流量≤25A），避免多设备同时启动。4. 地线接触不良- 现象：设备外壳带电（试电笔亮）、触电风险高。- 原因：地线未接实、接地电阻过大（超过4Ω）、地线断裂。- 解决：检查地线接线端子，重新接地并测量接地电阻，确保接地体（如角钢）深埋地下≥0.6m。5. 穿管导线卡阻/破损- 现象：穿线时阻力大、导线拉断、绝缘层被管内毛刺划破。- 原因：线管转弯过多（未用弯头）、管内有杂物、导线截面积与管径不匹配。- 解决：清理线管杂物，转弯处用弯头，导线截面积不超过线管内径的40%，穿线时加滑石粉润滑。6. 接头氧化腐蚀- 现象：接头处电阻增大、发热、信号/电流传输不稳定。- 原因：潮湿环境、未做防氧化处理（如铜铝接头未用过渡端子）。- 解决：用砂纸打磨氧化层，铜铝接头必须用铜铝过渡端子，户外接头缠防水胶带+绝缘胶带。二、配电设备类故障（7种）

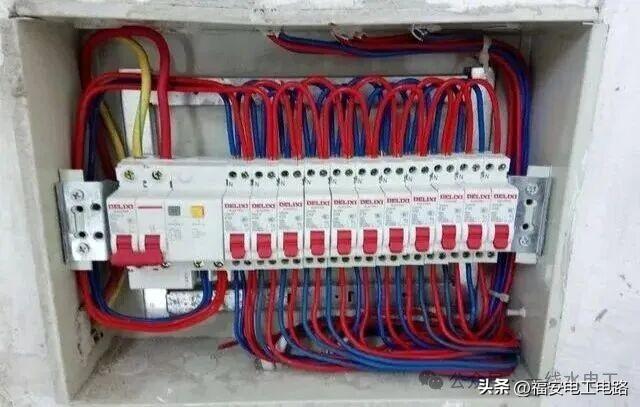

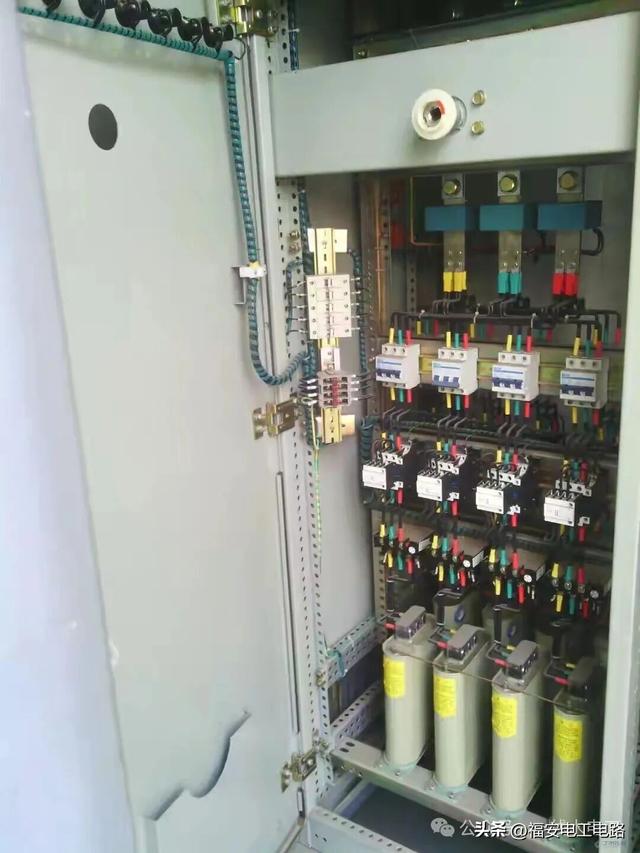

1. 断路器频繁跳闸- 现象：合闸后立即/运行中跳闸，无明显短路痕迹。- 原因：过载（电流超过额定值）、断路器老化（脱扣器失灵）、线路隐性短路（如导线绝缘层轻微破损）。- 解决：先断开所有负载，合闸测试（若仍跳则断路器故障，需更换）；若合闸成功，逐一接入负载排查过载设备，检测线路绝缘性。2. 漏电保护器（RCD）误动作- 现象：未漏电时跳闸，或雨天/潮湿环境频繁跳闸。- 原因：漏电电流超过30mA（如设备受潮）、零线地线接反、保护器老化。- 解决：断开负载，单独测试保护器（按“试验按钮”，跳闸为正常）；检查零线地线接线，烘干受潮设备，更换老化保护器。3. 交流接触器不吸合- 现象：线圈通电后无动作、有“嗡嗡”异响、触点不闭合。- 原因：线圈电压不符（如220V线圈接380V）、线圈烧毁（万用表测线圈电阻，无穷大为烧毁）、铁芯卡死/有油污。- 解决：核对线圈电压，更换烧毁线圈，清理铁芯油污并涂抹硅脂（减少噪音）。4. 接触器触点烧蚀- 现象：触点表面发黑/起坑、接触不良、负载无法启动。- 原因：频繁启停（电弧烧蚀）、负载短路导致大电流冲击。- 解决：用细砂纸打磨触点（烧蚀严重需更换触点组），排查负载短路问题，避免频繁启停。5. 热继电器动作（过载保护）- 现象：电机启动后立即停机、热继电器“过载”指示灯亮。- 原因：电机过载（电流超过额定值）、热继电器整定电流过小、电机堵转。- 解决：按电机额定电流调整热继电器整定电流（如10A电机调至10-12A），排查电机堵转原因（如轴承卡死），复位热继电器（按“复位”按钮）。6. 配电箱内异味/冒烟- 现象：有焦糊味、端子/导线冒烟、塑料部件熔化。- 原因：短路、过载、端子螺丝松动发热、设备老化。- 解决：立即断电，排查短路/过载点，更换烧毁部件，重新拧紧所有端子螺丝，清理配电箱内杂物。7. 电压表/电流表无显示- 现象：仪表指针不动、数字显示“0”或乱码。- 原因：仪表接线松动、保险丝烧毁（电压表串联保险）、仪表内部线圈/芯片损坏。- 解决：检查接线端子，更换烧毁保险丝（匹配规格，如500V电压表用0.5A保险），损坏仪表直接更换。三、电机类故障（6种）

1. 电机无法启动（无动静）- 现象：通电后电机不转、无噪音，断路器/热继电器不动作。- 原因：电源缺相（如接触器一相触点未闭合）、电机绕组烧毁（万用表测三相电阻，无穷大为断路）、接线错误（如星形接成三角形）。- 解决：用万用表测三相电源（380V电机三相电压均为380V左右），检测绕组电阻（三相电阻应平衡，误差≤5%），核对接线方式（功率≤3kW常用星形启动）。2. 电机启动时异响（嗡嗡声）- 现象：通电后电机抖动、发出“嗡嗡”声，无法正常运转。- 原因：缺相运行（三相电机缺一相）、轴承卡死、转子扫膛（转子与定子摩擦）。- 解决：先测三相电源是否正常，再检查轴承（转动轴是否顺畅），转子扫膛需拆解电机调整气隙（专业维修）。3. 电机运行中发热严重（超过温升标准）- 现象：机壳温度过高（如普通电机超过80℃）、绕组绝缘层老化、电机跳闸。- 原因：过载（负载过大）、轴承缺油、通风口堵塞、绕组短路（三相电阻不平衡）。- 解决：减轻负载，加注润滑脂（如3#锂基脂，填充量为轴承腔的1/2-2/3），清理通风口，检测绕组短路点并修复。4. 电机轴承异响- 现象：运行中发出“沙沙”声（滚珠磨损）或“咯噔”声（滚珠碎裂）、轴端窜动。- 原因：轴承缺油、滚珠/保持架损坏、安装时轴与轴承不同心。- 解决：更换同型号轴承（注意轴承精度，如电机常用深沟球轴承6205），安装时确保轴与轴承座同心，加注润滑脂。5. 电机外壳带电- 现象：试电笔接触外壳亮、有轻微触电感。- 原因：绕组绝缘层破损（对地短路）、地线未接或接触不良。- 解决：先检查地线，再用万用表测绕组对地电阻（正常应≥0.5MΩ），绝缘破损需重新浸漆烘干或更换绕组。6. 电机转速下降/无力- 现象：转速低于额定值（如3000r/min电机转2500r/min）、带负载后转速骤降。- 原因：电源电压过低（如380V降至340V以下）、绕组短路（部分线圈烧毁）、转子断条（笼型电机）。- 解决：测量电源电压，检测绕组电阻，转子断条需专业维修（如铸铝转子重铸）。四、变频器类故障（6种）

1. 变频器报“过流”故障（OC）- 现象：启动时立即报警、电流超过额定值（如15kW变频器电流≥30A）。- 原因：电机短路/接地、变频器输出侧短路、加速时间过短（电流冲击大）。- 解决：断电检测电机绕组及输出线路绝缘性，延长加速时间（如从5s调至10s），检查变频器IGBT模块（万用表测通断）。2. 变频器报“过压”故障（OV）- 现象：电源电压波动后报警、停机时报警。- 原因：输入电压过高（如380V电源升至420V以上）、减速时间过短（再生电能无法释放）、制动单元损坏。- 解决：检测电网电压，延长减速时间（如从3s调至8s），外接制动电阻（适用于大功率电机频繁启停），更换损坏的制动单元。3. 变频器报“欠压”故障（UV）- 现象：启动时报警、电网电压不稳定时频繁报警。- 原因：输入电压过低（如380V降至320V以下）、输入侧缺相、整流桥损坏（变频器内部）。- 解决：检测电网电压，检查输入线路（如接触器触点），更换损坏的整流桥模块。4. 变频器报“过载”故障（OL）- 现象：电机运行中报警、电流未超过变频器额定值但接近电机额定值。- 原因：电机过载（负载过大）、变频器额定功率小于电机（如11kW变频器带15kW电机）、过载保护参数设置过小。- 解决：减轻负载，更换匹配功率的变频器，调整过载保护电流（设为电机额定电流的1.1-1.2倍）。5. 变频器无输出/电机不转- 现象：变频器显示正常但电机不动、输出电压为0。- 原因：控制端子接线错误（如启动信号未接）、频率设置为0Hz、变频器内部接触器未吸合。- 解决：检查控制回路（如启动按钮、信号线），设置运行频率（如50Hz），检测变频器内部接触器线圈电压。6. 变频器运行中电机抖动/噪音大- 现象：电机转速不稳定、有“电磁噪音”、输出电流波动。- 原因：载波频率过低（如2kHz，电磁噪音大）、电机与变频器距离过远（超过50m未加电抗器）、变频器输出侧谐波干扰。- 解决：提高载波频率（如调至5-10kHz，注意变频器温升），加输出电抗器，缩短电机与变频器的接线距离。补充：快速排查核心技巧 - 短路/过载判断：断路器跳闸后，先摸导线/设备温度，发热点即为故障点；- 电机故障优先测“三相电阻”：平衡则排除绕组问题，重点查机械部分（轴承、堵转）；- 变频器报警先看“代码手册”：不同品牌代码含义不同（如西门子OC、三菱OC1），优先按手册排查。
